KZ
20

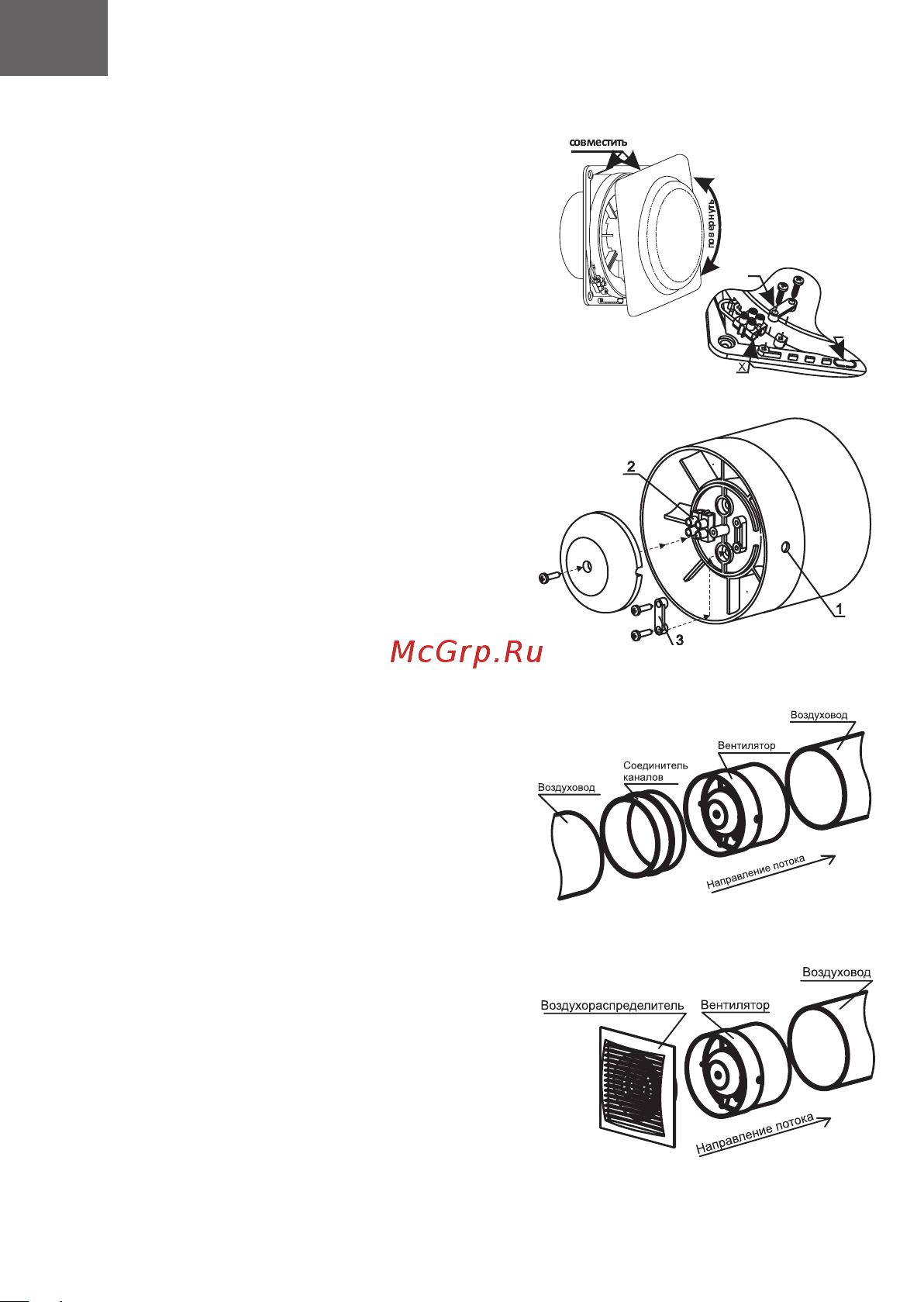

DISC (2ші сурет)
• декоративтік қорғау тақташасын, оны сағат тілне қарсы
бағытымен бұра отырып, шығарып алыңыз;
• желі cымын желдеткіш тұрқысындағы (1) кабелдерге арналған
саңылауы арқылы өткізіңіз;
• сымдар оқшаулауын 7-8 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы
қыстырыңыз;
• сымдарды кабелдік қысқыш (3) көмегімен бекітіп алыңыз;
• декоративтік қорғау панелінің бекіткіштерін тұрқыдағы
саңылаулармен біріктіріп, тақтаны, тұрқыға қарағанда, сағат
• тілі бағытымен шеттері бір біріне үйлескенше дейін бұрып,
бекітіп алыңыз.
2ші сурет: DISC
2
1
FLOW (3ші сурет)
• декоративтік торды шығарып алыңыз;
• қорғау қақпағын шығарып алыңыз;
• желі cымын желдеткіш тұрқысындағы (1) кабелдерге
• арналған саңылауы арқылы өткізіңіз;
• сымдар оқшаулауын 7-8 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды
• бұрама арқылы қыстырыңыз;
• сымдарды кабелдік қысқыш (3) көмегімен бекітіп алыңыз;
• қорғау қақпағын орнына қайта орнатыңыз;
• торды орнына орнатыңыз.
PROFIT (3ші-5ші суреттер)
• қорғау қақпағын шығарып алыңыз;
• желі cымын желдеткіш тұрқысындағы (1) кабелдерге
• арналған саңылауы арқылы өткізіңіз;
• ымдар оқшаулауын 7-8 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды
бұрама арқылы қыстырыңыз;
• сымдарды кабелдік қысқыш (2) көмегімен
бекітіп алыңыз;
• қорғау қақпағын орнына қайта орнатыңыз.
PROFIT сериясының желдеткіштері диаметрлері түрлі
болған кіру және шығу келте құбырларымен, ауаны айдау
жағынан сорып тарту және ауа өткізгіш жақтарынан ауа
таратушыларды лайықты көлемі бар ернемекпен біріктіріп
қоса алу үшін, жабдықталған.
• Ауа өткізгішке желдеткішті орнатыңыз;
• Сорып тартатын жағынан лайықты нысаны мен
диаметрі немесе ернемегі бар декоративтік шілтерімен
жабдықталған фасондық бұйымдар арқылы желдеткішке
ауа өткізгіштерін біріктіріп қосуға болады.
4ші сурет: PROFIT
5ші сурет: PROFIT
3ші сурет: FLOW/PROFIT
