EN
14

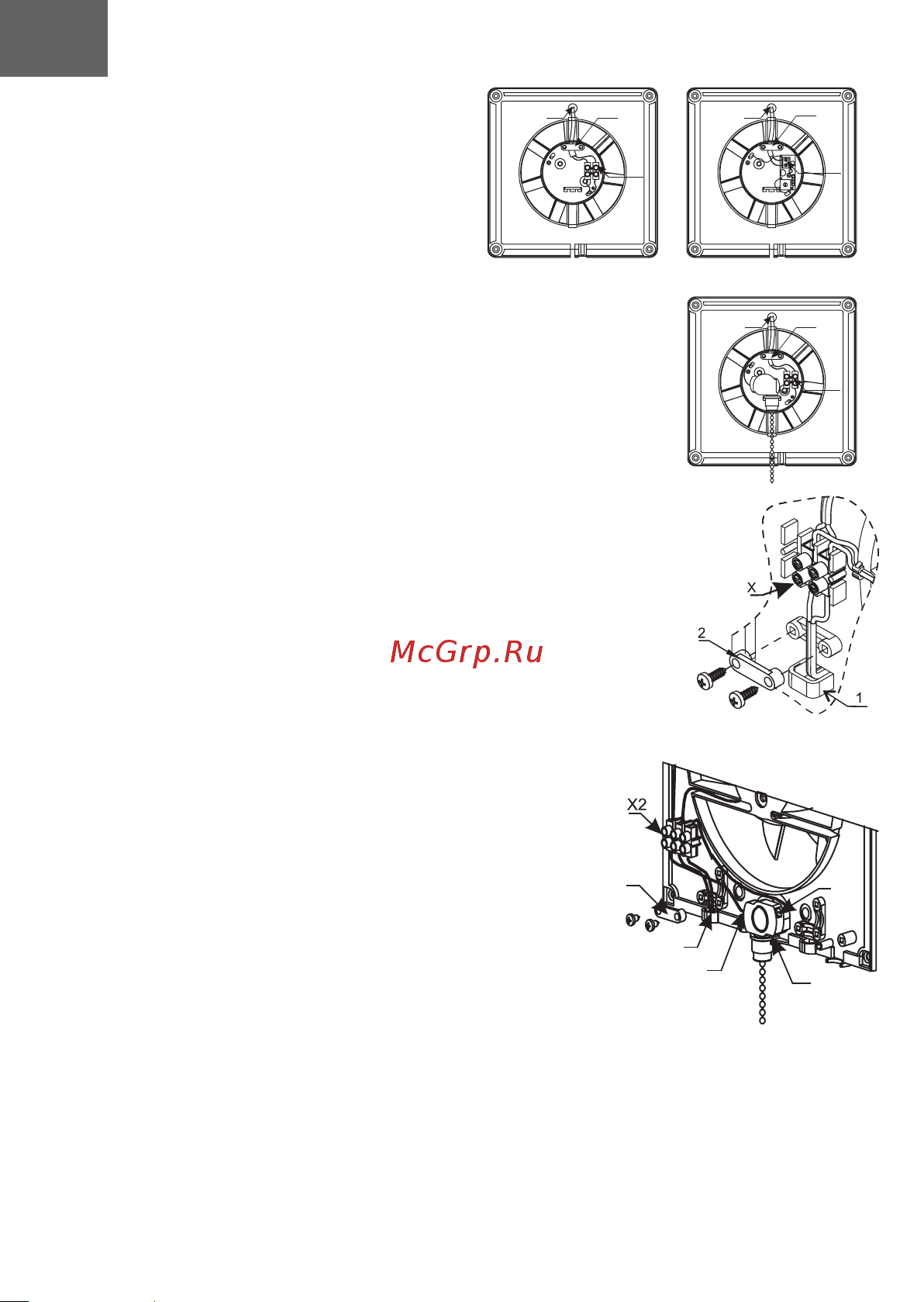

E/NEO (pic. 6-8)
• remove the decorative front panel
• hold the power wire through the cable hole 1 in
the case
• strip the insulation on 5-7 mm from the wire end
• insert wires into terminal box X and press them by
tap screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel with
grooves in the case
• fix the panel with screw
ERA (pic. 9)
• remove the decorative front panel
• hold the power wire through the cable hole 1 in the case
• strip the insulation on 5-7 mm from the wire end
• insert wires into terminal box X and press them by tap screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel with grooves in the case
• fix the panel with screw
Pic.9 ERA
ERA Option -02 (pic. 10)
• remove the decorative front panel
• install S3 switch to the fan case
• connect the wires by inserting the tip pins 3 to the switch S3
• hold the power wire through the cable hole 1 in the case
• strip the insulation on 5-7 mm from the wire end
• insert wires into terminal box X and press them by tap screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel with grooves in the case
• fix the panel with screw
Maintenance
• disconnect the fan from the mains;
• remove the fan by disconnecting it from the duct and removed from the installation
place.
• in case of heavy soiling, remove the fan impeller;
• wipe all plastic components with a soft cloth soaked in soapy water, it is not allowed
transfer of washing solution to the motor;
• wipe all surfaces dry;
• assemble a fan and set it in place.
Pic.10 ERA Option -02
S3
1
3
3
2
Pic. 6. E/NEO
Pic. 8. E Option -02
Pic. 7. Option MRe
1
3
2
3
2
1
2
1
3
x
X
