102 Aera 500 Краткая инструкция для пилотов

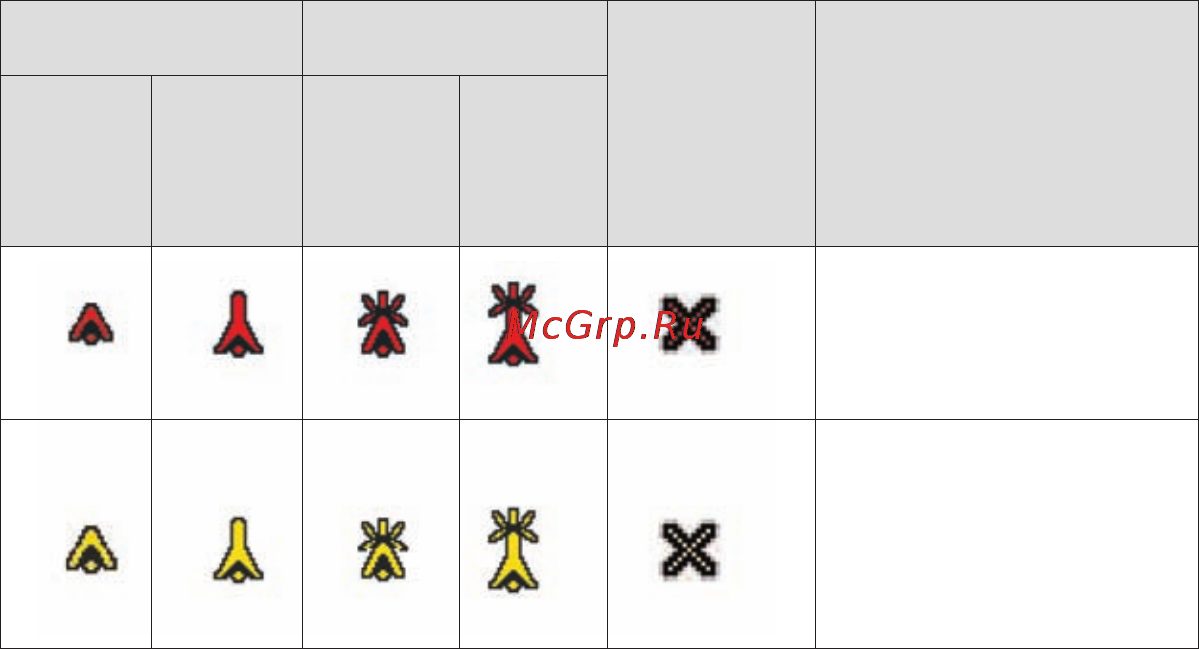

Цвета и символы наземных препятствий
Неосвещенные
препятствия
Освещенные
препятствия
Точка потен-
циального
столкновения
Местоположение
препятствия
< 1000
футов
над
землей
> 1000
футов
над
землей
< 1000
футов
над
землей
> 1000
футов
над
землей
ВНИМАНИЕ: Красное
препятствие в пределах
100 футов выше или ниже
текущей высоты самолета
ПРЕДУПРЕЖДЕНИЕ:
Желтое
препятствие на
расстоянии 100 – 1000
футов ниже текущей
высоты самолета
Цветовой код рельефа и препятствий
Красный – элемент рельефа или препятствие находится в пределах 100 футов
выше или ниже самолета.
Желтый - элемент рельефа или препятствие находится ниже самолета на расстоя-
нии от определяемого пользователем значения высоты до 100 футов.
Включение/ выключение затенения рельефа на навигационной карте:
1) Находясь на «Домашнем» экране, коснитесь пиктограммы Map (карта).
2) Коснитесь пиктограммы Menu (меню).
a) Коснитесь опции меню Show/Hide (показать/скрыть).
b) Коснитесь кнопки Terrain Show/Hide (показать/ скрыть рельеф) для включе-
ния и отключения наложения рельефа.
Или:
a) Коснитесь опции меню Set Up Map (настройка карты).
b) Коснитесь кнопок со стрелками Влево/ Вправо для вызова категории Map
(карта).
c) Коснитесь поля Terrain Shading (затенение рельефа).
d) Коснитесь кнопки On/Off (вкл./выкл.)
Режимы индикации рельефа
Вы можете использовать три режима индикации рельефа: “Map with Profile”
(карта с профилем), “Map Only” (только карта) и “Profile Only” (только профиль).
Изменение режима индикации рельефа:
1) Находясь на «Домашнем» экране, коснитесь пиктограммы Terrain (рельеф).
