142 Aera 500 Краткая инструкция для пилотов
Подключение к приемопередатчику GTX 330 Mode S
Для приема данных дорожной обстановки Mode S TIS от приемопередат-
чика GTX 330 навигатором aera подключите свободных провод RS-232 OUT
приемопередатчика к проводу “Data In” прибора aera. (Вам не нужно соединять
приемопередатчик с проводом “Data Out” навигатора aera). Затем настройте
соответствующий вывод RS-232 приемопередатчика на REMOTE + TIS, а формат
последовательных данных прибора aera – на “TIS In” или “TIS In/ NMEA & VHF
Out”. Дополнительную информацию см. в руководстве по установке приемопе-
редатчика GTX 330.
Настройка ввода TIS:
1) Подключите прибор aera к GTX 330 с помощью авиационного коннектора с
неизолированными проводами (дополнительный аксессуар).
2) Находясь на «
Домашнем
» экране, коснитесь позиций
Tools > Setup >
Interface
(инструменты > настройка > интерфейс).
3) Коснитесь кнопки
Serial Data Format
(формат последовательных данных).
Появится вертикальный список.
4) Коснитесь позиций
TIS In
(ввод TIS) или TIS In/ NMEA & VHF Out (ввод TIS/
вывод NMEA и VHF).
В поле состояния TIS показано одно из следующих сообщений:
• Waiting For Data
(ожидание данных) – поиск потока действительных данных TIS.
• Data Available
(данные доступны) – прием данных TIS от приемопередатчика.
• Data Unavailable
(данные недоступны) – подключение к приемопередатчику
установлено, но служба TIS недоступна.
• Lost Connection
(потеря соединения) – произошла ошибка или было потеряно
соединение с приемопередатчиком.

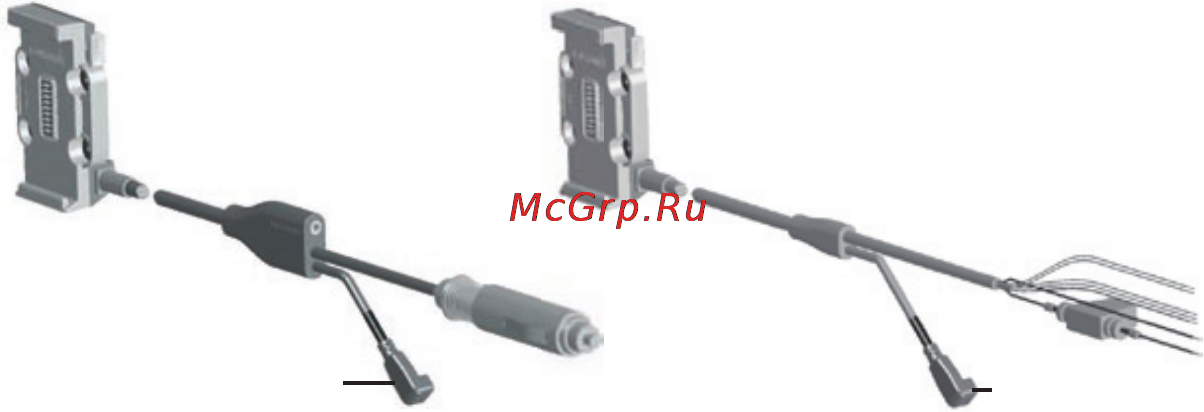

Коннектор Mini-USB к
приемнику ХМ (только
aera 510 и 560).
Коннектор
Mini-USB к
приемнику ХМ
(только aera
510 и 560).
Коннектор Mini-USB к антенне GXM 40
(авиационные подставки ХМ)
