Aera 500 Краткая инструкция для пилотов 145
Выходные предложения NMEA:
• Н ормальный режим: GPRMB, GPRMC, GPGGA, GPGSA, GPGSV, GPGLL,
GPBWC, GPVTG, GPXTE, GPBOD, GPRTE, GPWPL, GPAPB, PGRME, PGRMZ,
PGRMM и PGRMH.
• Быстрый режим: GPRMB, GPRMC, PGRMZ и PGRMH.
Использование внешней GPS антенны (опция)
Вы можете использовать дополнительную внешнюю антенну GA27C или GA25.
Подключите антенну к коннектору, расположенному на левой поверхности при-
бора.
Коннектор для внешней антенны
Приложение Е. Информация о батарее
и техническом уходе
Информация о батарее
Прибор aera содержит заменяемую пользователем литий-ионную батарею. Для
продления срока службы батареи не оставляйте устройство aera на солнце и
избегайте длительного воздействия высоких температур.
Пиктограмма в виде батареи в верхнем правом углу «Домашнего» экрана пока-
зывает состояние батареи aera. Для повышения точности индикатора заряда
батареи полностью разрядите батарею, а затем полностью ее зарядите. Не
отключайте прибор aera, пока батарея не зарядится полностью.

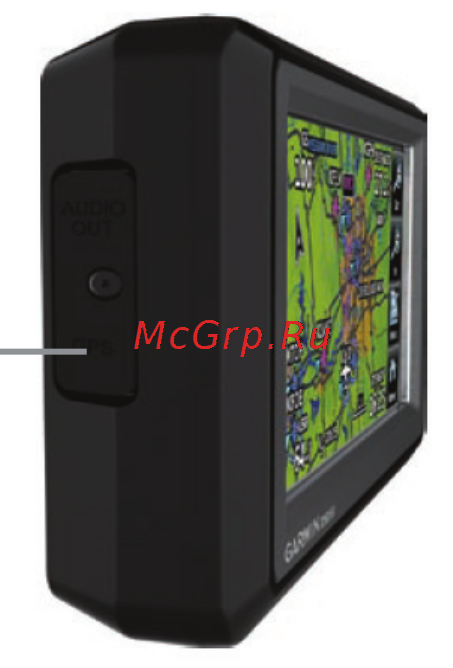

Коннектор для внешней
антенны (под защитной
крышкой)
