140 Aera 500 Краткая инструкция для пилотов

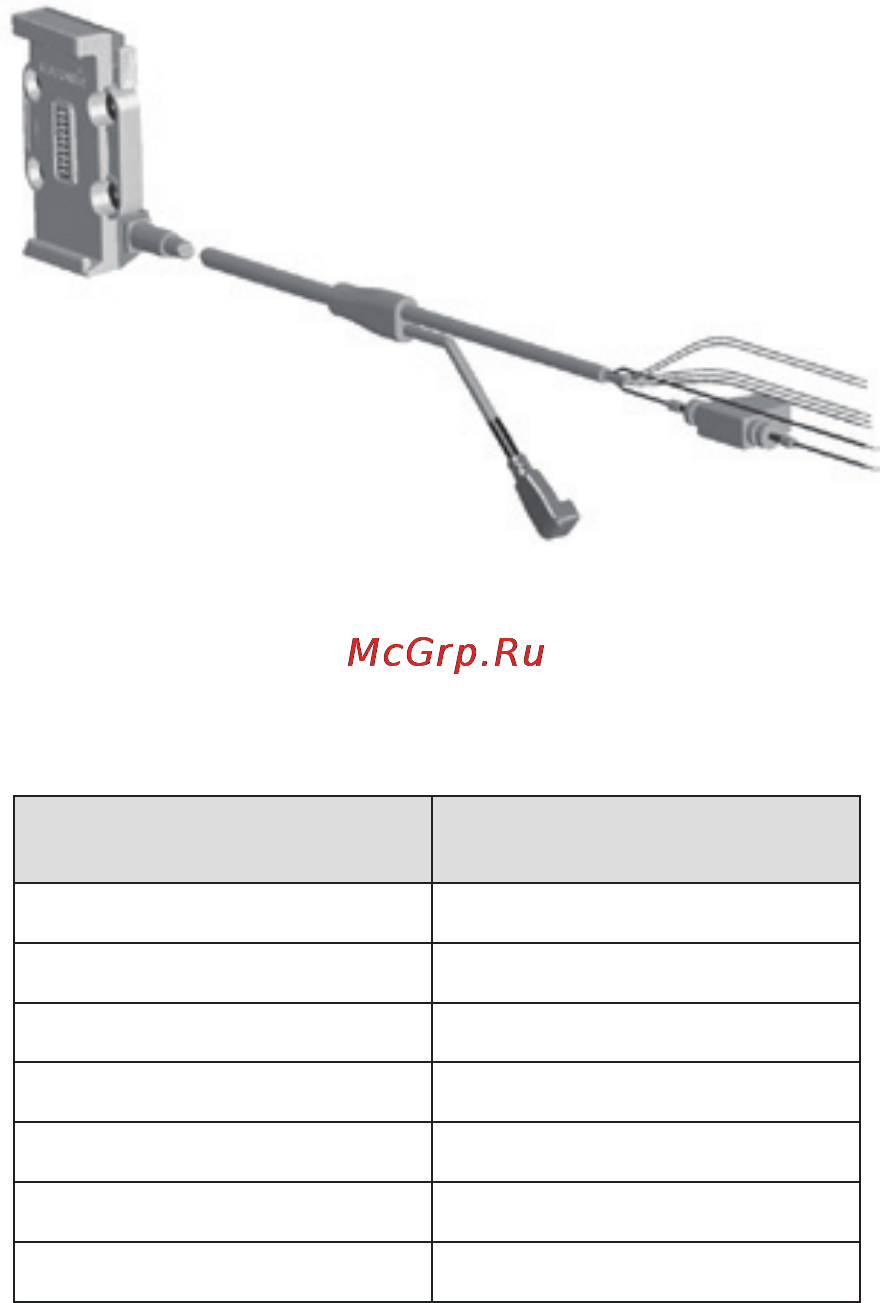

Авиационный коннектор с неизолированными проводами
прибора aera
Соединение Цвет провода
Питание Красный
Заземление Черный
TX (передача данных) Синий
RX (прием данных) Желтый
Аудио, правый Белый
Аудио, общий Зеленый
Аудио, левый Коричневый
2) Находясь на «Домашнем» экране, коснитесь позиций Tools > Setup > Interface
(инструменты > настройка > интерфейс).
3) Коснитесь кнопки Serial Data Format (последовательный формат данных).
Появится вертикальный список.
4) Коснитесь опции Aviation In/NMEA & VHF Out (авиационные данные – ввод/
NMEA и VHF – вывод) или TIS In/ NMEA & VHF Out (данные TIS – ввод/ NMEA и
VHF – вывод). Эти режимы связи используются для передачи данных NMEA и
информации о частоте VHF.
