Aera 500 Краткая инструкция для пилотов 103
2) Коснитесь пиктограммы Menu (меню).
3) Коснитесь опции меню Select Page Layout (выбор расположения страницы).
Появится меню опций.
4) Коснитесь желаемой опции меню: Map with Profile (карта с профилем), Map
Only (только карта) и Profile Only (только профиль).

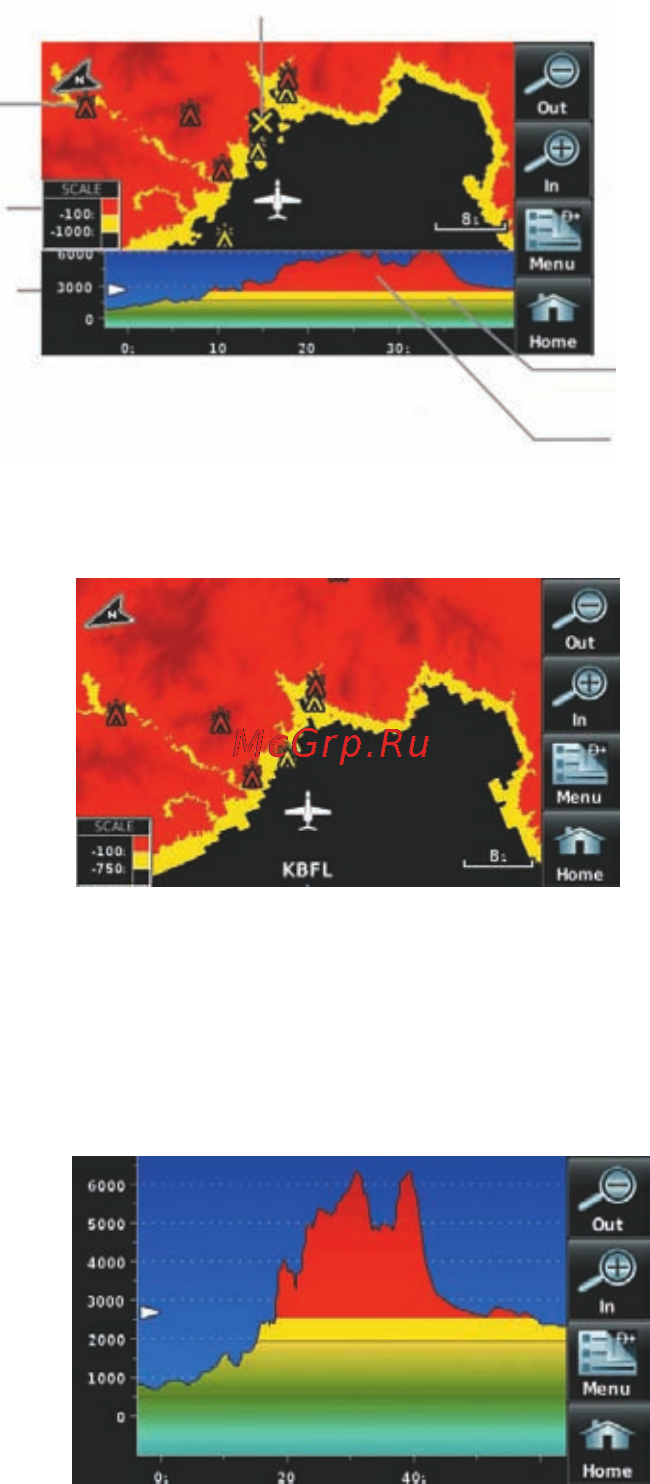

Рис.: Режим индикации рельефа «Только карта»
Рис.: Режим индикации рельефа «Только профиль»
Препятствие
Легенда рельефа
Окно профиля
рельефа
Точка потенциального столкновения
Желтые области рельефа
между заданной пользо-
вателем высотой и 100
футов ниже самолета
Красные области про-
филя в пределах 100
футов выше или ниже
самолета
Рис.: Режим индикации
рельефа «Карта с профилем».
