24 Aera 500 Краткая инструкция для пилотов
Выбор функции
Выбор функции:
Коснитесь нужной пиктограммы. После выбора пиктограмма мгновенно станет
синей.

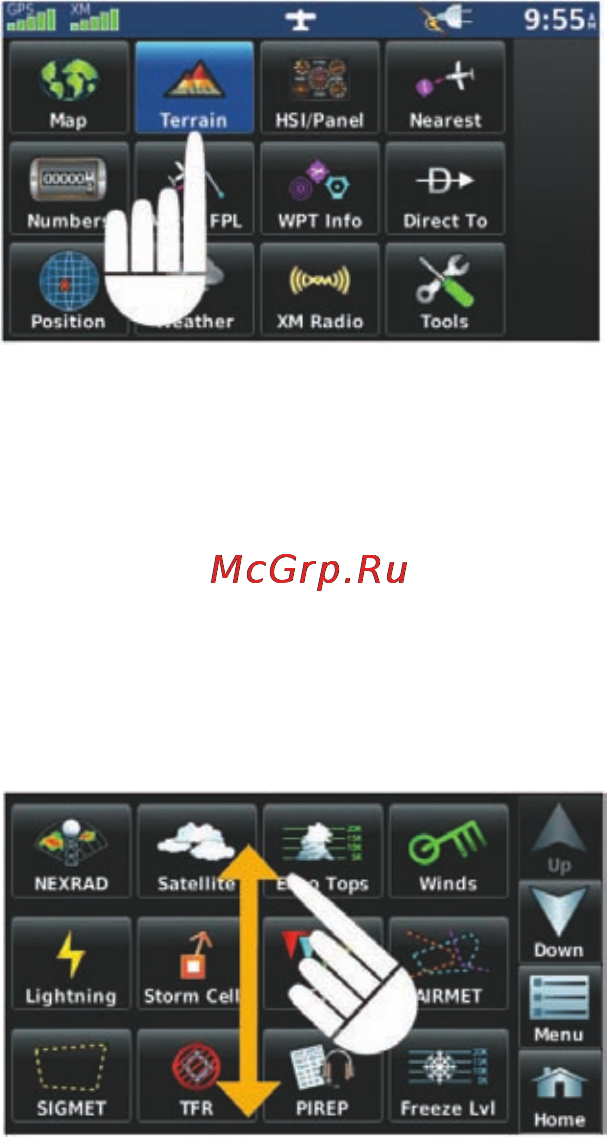

Рис.: Выбрана пиктограмма «Рельеф» («Домашний» экран).
Прокрутка
Прокрутка вверх/вниз на сенсорном экране:
Коснитесь пиктограммы со стрелкой Вверх или Вниз (при наличии).
Или:
Если пиктограммы со стрелками показаны, коснитесь и проведите пальцем
вверх или вниз.
Рис.: Прокрутка (пиктограммы погоды).
