Aera 500 Краткая инструкция для пилотов 95
Прогноз обледенения (CIP & SLD)
Данные CIP (Current Icing Product, продукт текущего обледенения) показывают в
графической форме текущую зону обледенения. Степень обледенения отобра-
жается с помощью 4 категорий: легкая, умеренная, сильная и экстремальная
(независимо от типа самолета). Данные CIP являются не прогнозом, а текущей
информацией, имеющейся на время проведения анализа.
Данные SLD (Supercooled Large Droplet, супер охлажденные большие капли)
характеризуют наличие сравнительно крупных охлажденных капель воды,
образующихся при замерзании дождя на высоте. Области SLD показаны на фоне
цветов CIP в виде малиновых точек.
Прогноз
Информация Forecast (прогноз) предоставляется для текущих и будущих погод-
ных условий. Прогнозы составляются с интервалом 12, 24, 36 и 48 часов.

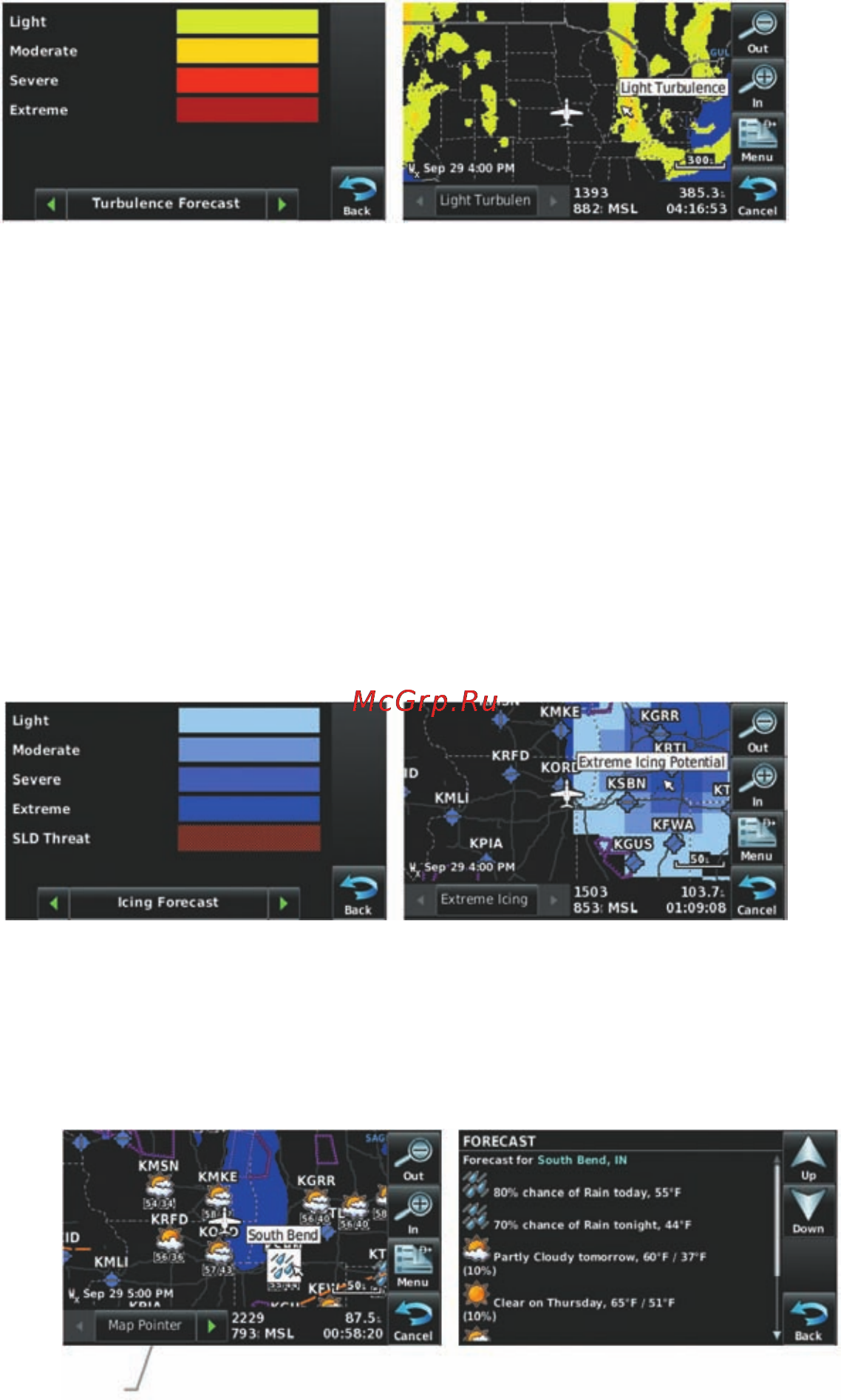

Легенда прогноза турбулентности Выбрана легкая степень турбулентности
Легенда прогноза обледенения Выбрано экстремальное обледене-
ние с помощью курсора карты
Кнопка объекта
карты
Выбранные данные
прогноза
Дополнительная информация
о прогнозе
