116 Aera 500 Краткая инструкция для пилотов
Выбор канала в списке каналов:
1) Прокрутите список каналов путем касания и «перетаскивания» списка вверх/
вниз или с помощью пиктограмм Вверх/ Вниз.
2) Коснитесь желаемого канала. Выбранный канал будет выделен синим цветом.
Ввод номера канала:
1) Находясь на «Домашнем» экране, коснитесь позиций XM Radio >Menu >
Enter Channel (радио ХМ > меню > ввод канала).

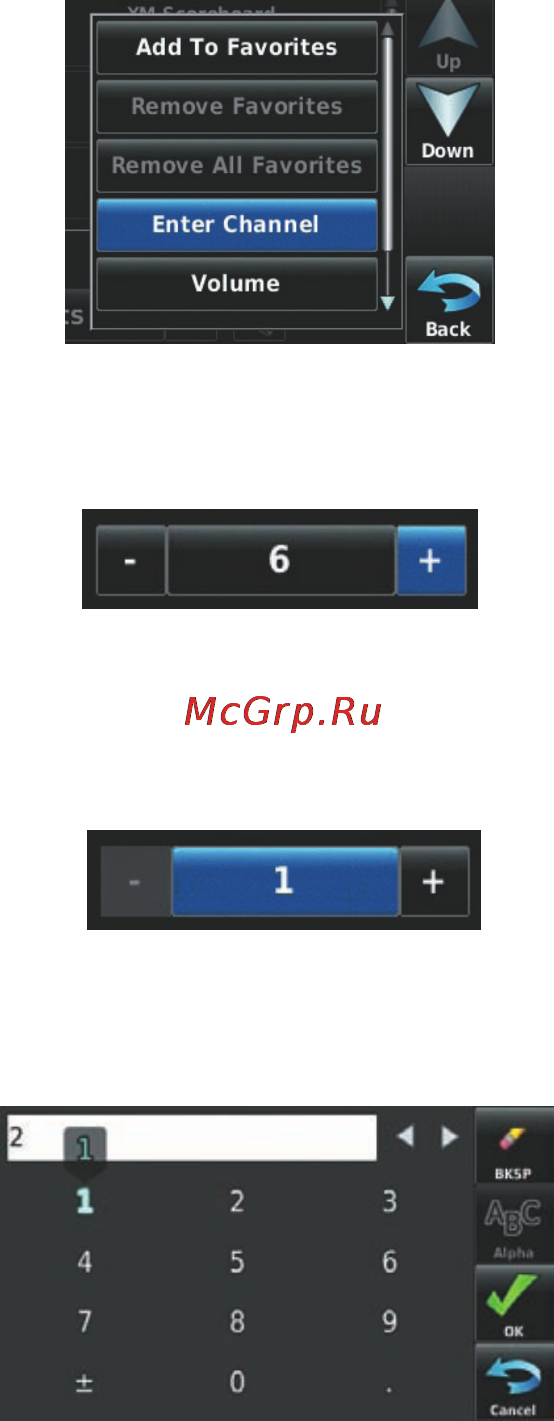

Рис.: Меню опций радио ХМ
2) Коснитесь “+” или “–“.
Рис.: Увеличение/ уменьшение номера канала
Или
:
a) Коснитесь поля “Number” (номер) для активизации функции клавиатуры.
Рис.: Активировать клавиатуру.
b) Коснитесь желаемых цифр на клавиатуре и затем коснитесь пиктограммы
ОК.
Рис.: Функция клавиатуры.
