118 Aera 500 Краткая инструкция для пилотов
Выбор каналов из «Избранного»:
1) Находясь на «Домашнем» экране, коснитесь пиктограммы XM Radio (радио
ХМ).
2) Коснитесь кнопок со стрелками Влево/ Вправо для прокрутки горизон-
тального списка категорий до тех пор, пока не появится категория Favorites
(избранное).
Или:
Коснитесь и удерживайте кнопку Category (категория).
3) Прокрутите список каналов вверх/вниз, коснувшись и «перетащив» список или
используя пиктограммы Вверх/Вниз.
4) Коснитесь желаемого канала.
Для удаления канала (каналов) из Избранного:
1) Выбрав канал из категории «Избранное», коснитесь кнопки Menu (меню).
2) Коснитесь опции меню Remove Favorites (удалить избранное).

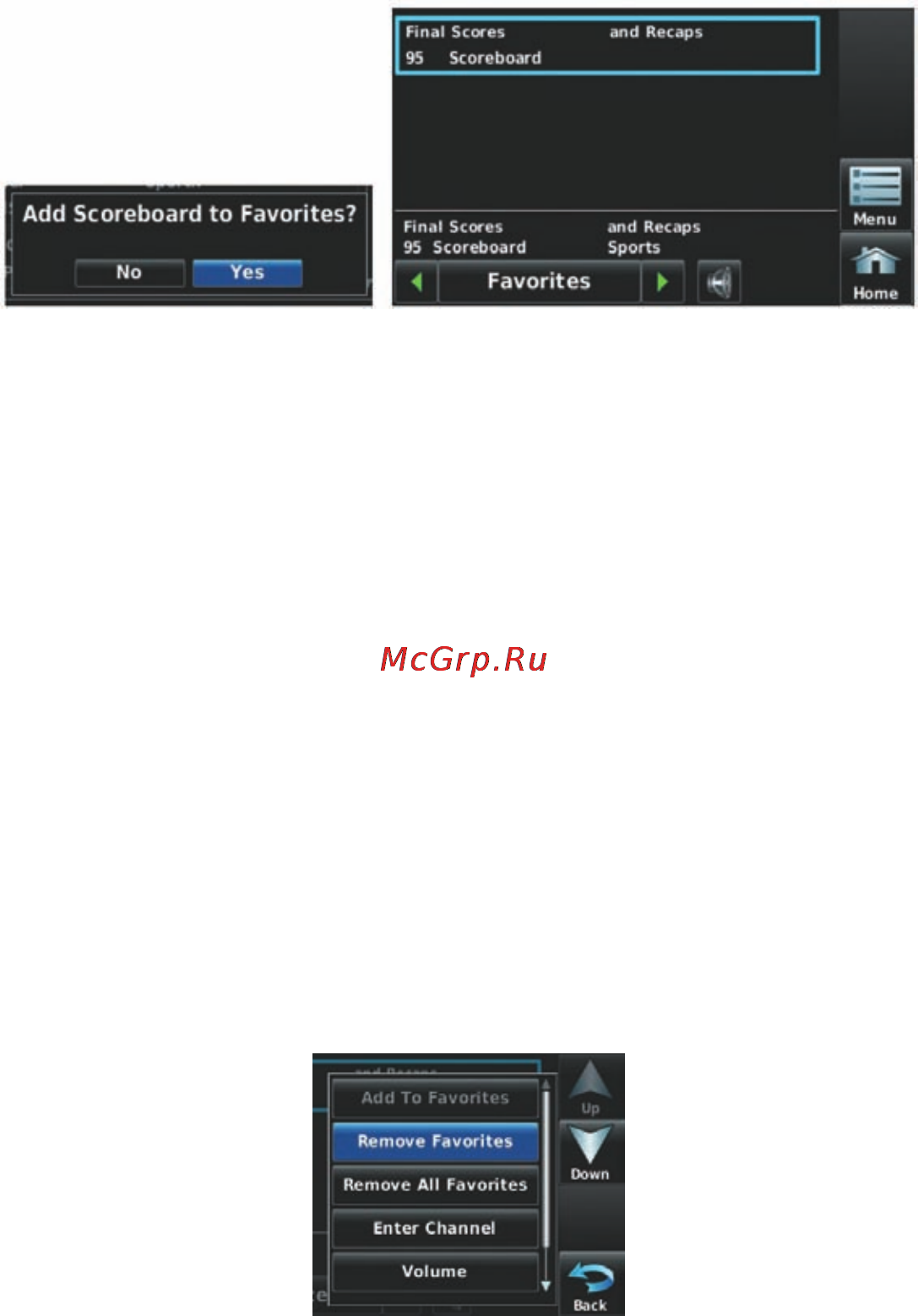

Рис.: Опция меню категории «Избранное».
Или:
Коснитесь опции меню Remove All Favorites (удалить все Избранное) и перехо-
дите к шагу 5. Появится окно “Remove all favorites?” (удалить все «Избранное»?)
3) Коснитесь окошка метки около канала, который Вы хотите удалить. В этом
окошке появится красный знак Х.
Окно добавления в «Избранное» Канал добавлен в категорию «Избранное»
