120 Aera 500 Краткая инструкция для пилотов

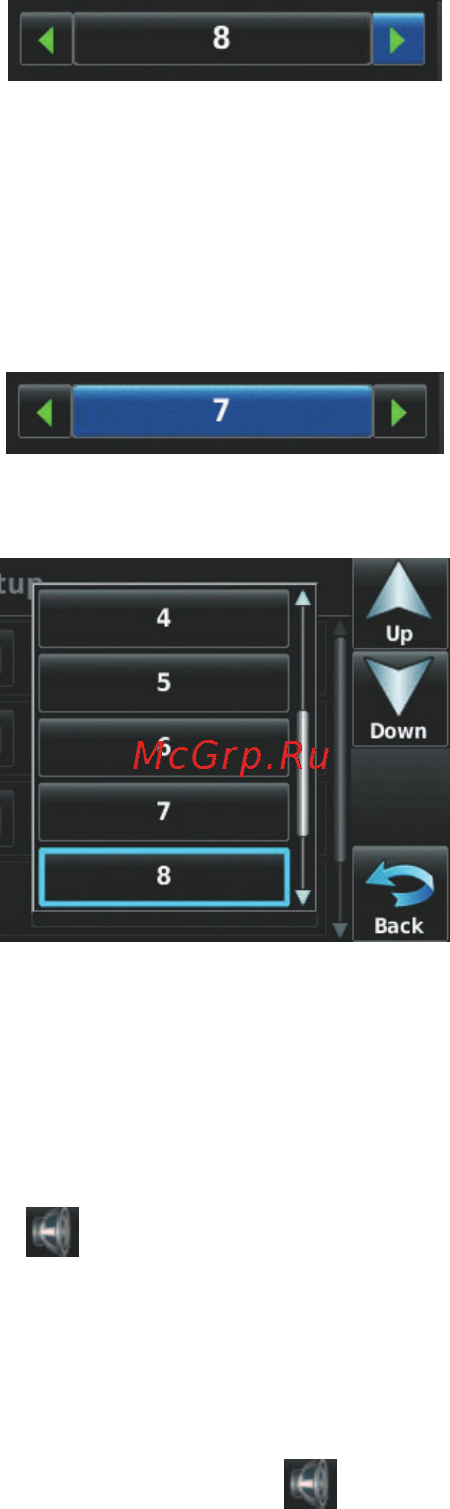

Рис.: Увеличение/ уменьшение громкости
Или:
Коснитесь поля с цифровым значением громкости и коснитесь желаемого значе-
ния в вертикальном списке. Рядом с текущим значением громкости будет стоять
зеленая галочка.
Поле значения громкости выбрано
Список значений громкости
Для приглушения звука ХМ:
1) Находясь на «Домашнем» экране, коснитесь пиктограммы XM Radio (радио
ХМ).
2) Коснитесь пиктограммы
Или:
a) Коснитесь пиктограммы Menu (меню).
b) Коснитесь опции меню Volume (громкость). Появится окно “Sound Setup”
(настройка звука).
c) Коснитесь пиктограммы Media (медиа)
