Aera 500 Краткая инструкция для пилотов 155

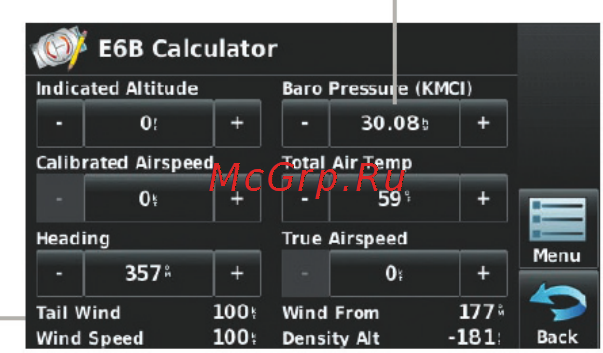

Рис.: Калькулятор Е6В
• Indicated Altitude (показания высоты) – требуемое введенное значение для
расчета высоты по плотности/ истинной воздушной скорости. Введите показа-
ния альтиметра самолета.
• Baro Pressure (барометрическое давление) – когда прибор принимает метео-
рологическую информацию ХМ, поле автоматически обновляется, используя
барометрическое давление ближайшего METAR. Если метеорологическая
информация ХМ недоступна, Вы должны ввести текущее барометрическое
давление.
• Calibrated Airspeed (калиброванная воздушная скорость) - требуемое введен-
ное значение для расчета высоты по плотности/ истинной воздушной скоро-
сти. Введите показания индикатора воздушной скорости самолета.
• Total Air Temperature (общая температура воздуха) - требуемое введенное
значение для расчета высоты по плотности/ истинной воздушной скорости.
Общая температура воздуха – это температура наружного воздуха, вклю-
чающая эффект от нагрева, который возникает в результате скорости. Для
большинства самолетов с поршневым двигателем это показания температуры
на стандартном внешнем термометре.
• Heading (направление движения) - требуемое введенное значение для расчета
ветра на высоте. Используйте показания индикатора направления движения
или гироскопа самолета.
• True Airspeed (истинная воздушная скорость) (расчетное или введенное
пользователем значение) определяется на основе введенных значений кали-
брованной воздушной скорости, барометрического давления и общей темпе-
ратуры воздуха. Это значение может быть также введено непосредственно для
расчета ветра на высоте.
• Tail Wind (попутный ветер) – (расчетное значение) определяется на основе
введенных значений направления движения и истинной воздушной скорости.
• Wind From (встречный ветер) – (расчетное значение) определяется на основе
введенных значений направления движения и истинной воздушной скорости.
Барометрическое давление от бли-
жайшего METAR
Рассчитанные
значения
