26 Aera 500 Краткая инструкция для пилотов

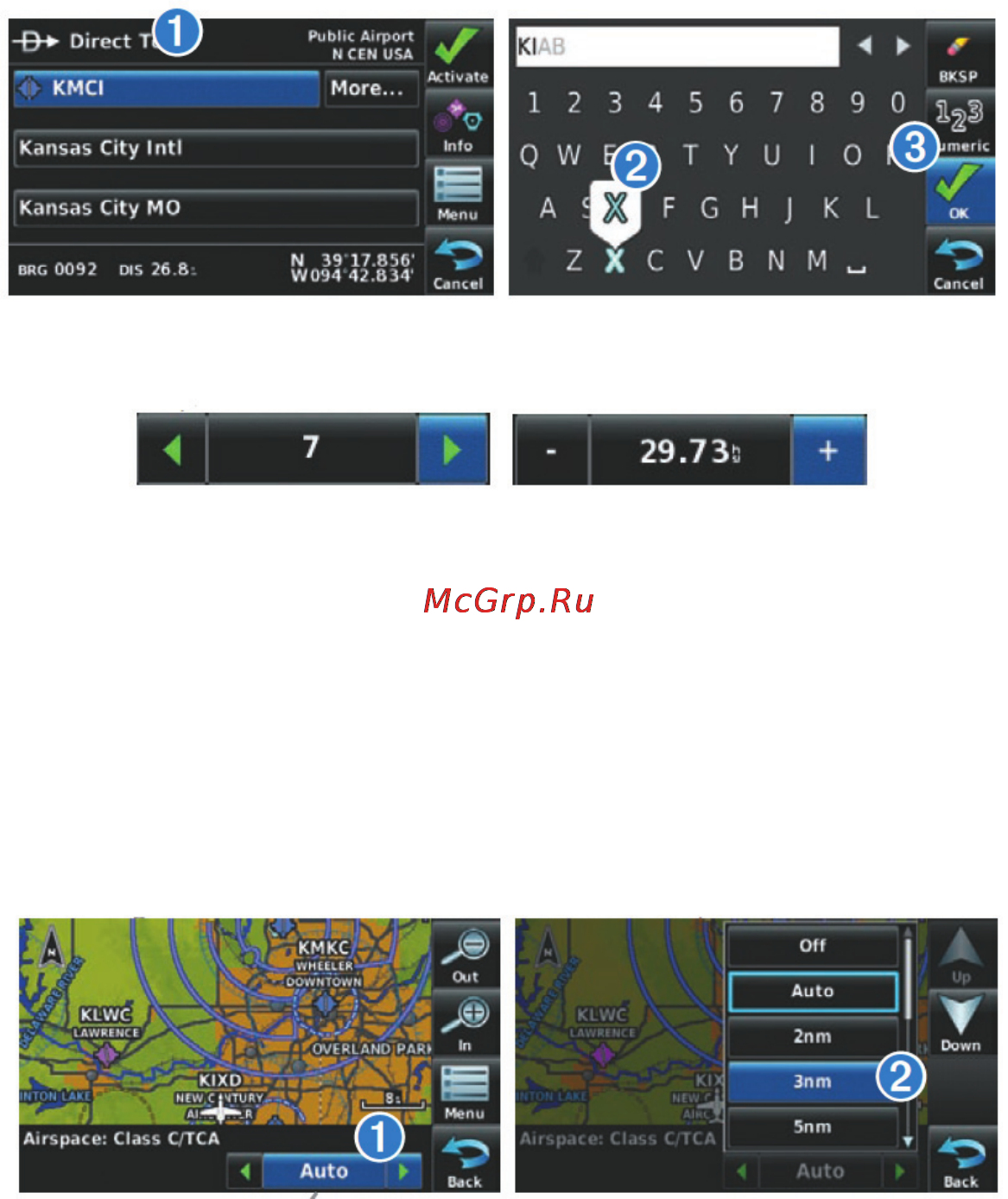

Ввод буквенно-цифровых данных:
1. Если буквенно-цифровые данные могут быть введены, то после нажатия на
желаемую кнопку появится клавиатура.
2. Коснитесь клавиатуры для ввода желаемых данных.
3. Коснитесь ОК.
Цифровые данные также могут быть введены с помощью стрелки Влево/Вправо
или кнопки “+/-“ (при наличии).
Ввод заранее заданных вариантов данных:
1. Коснитесь кнопки с вариантами данных для вызова вертикального списка
вариантов данных (при наличии) или переключайте два варианта данных
(например, Вкл./Выкл.)
Или:
Коснитесь кнопок со стрелками Влево/Вправо для прокрутки горизонтального
списка данных (при наличии более двух вариантов данных).
2. Если Вы используете вертикальный список данных, коснитесь желаемого
варианта данных в списке.
Data Option Button = кнопка вариантов данных
