42 Aera 500 Краткая инструкция для пилотов

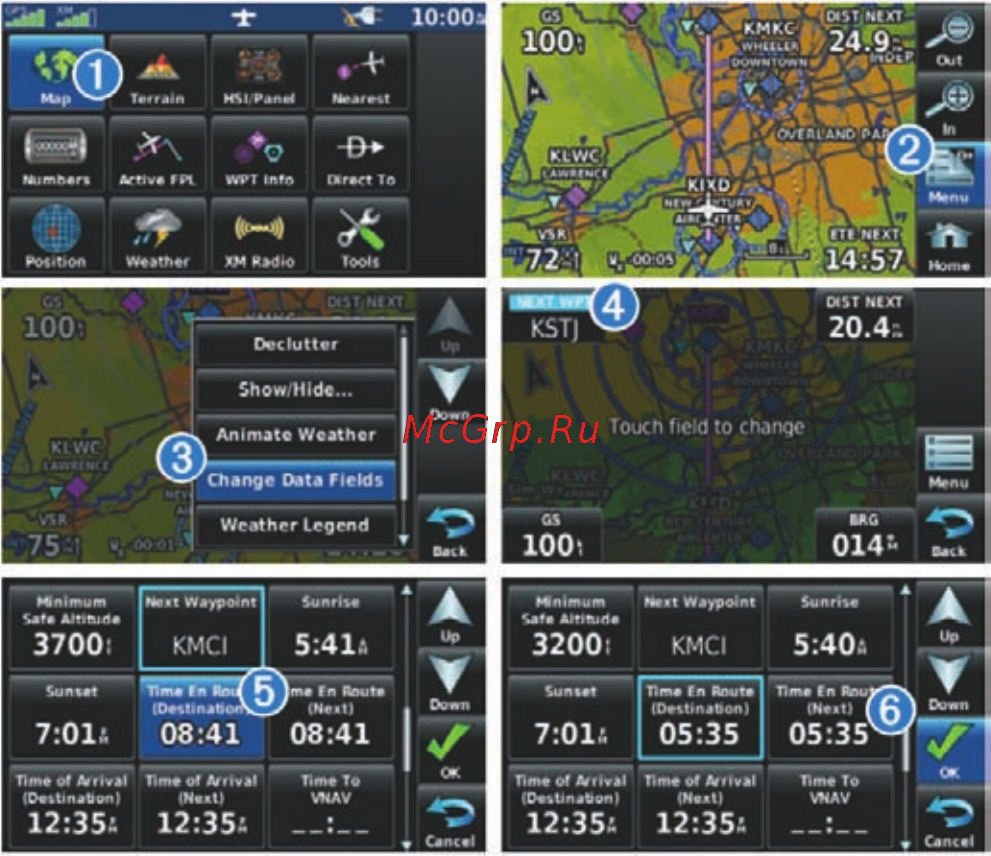

Изменение информации, показанной в полях данных:
1. Находясь на «Домашнем» экране, коснитесь пиктограммы Map (карта).
2. Коснитесь пиктограммы Menu (меню).
3. Коснитесь меню опций “Change Data Fields” (изменить поля данных).
4. Коснитесь поля данных, которое Вы хотите изменить. Появится список опций
полей данных.
5. Коснитесь желаемой опции поля данных.
6. Коснитесь пиктограммы ОК.
