Aera 500 Краткая инструкция для пилотов 65
a) Находясь на экране карты, коснитесь пиктограммы Position (местоположе-
ние).
b) Коснитесь кнопки Mark Waypoint (отметка путевой точки).
2) Введите желаемое название путевой точки пользователя (до 10 знаков).
Дополнительную информацию см. в п. «Ввод данных» раздела «Краткий
обзор».
3) Коснитесь пиктограммы ОК. Если Вы хотите изменить настройки путевой
точки пользователя (символ, высота, местоположение или опорные путевые
точки), переходите к шагу 4.
4) Если Вы хотите изменить символ путевой точки, показанный на карте, косни-
тесь поля Symbol (символ).
a) Коснитесь желаемого символа.
b) Коснитесь пиктограммы ОК.

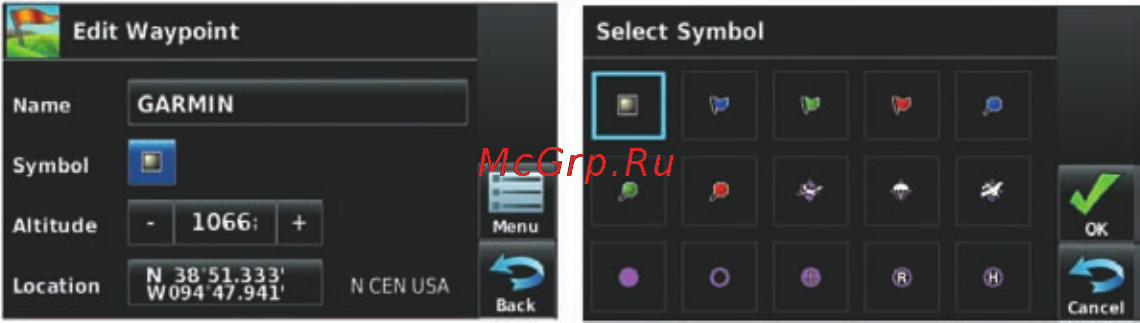

Рис.: Символы путевой точки.
5) Если Вы хотите изменить высоту путевой точки, коснитесь поля Altitude
(высота).
a) Введите желаемое значение высоты с помощью клавиатуры или кнопок +/-.
Дополнительную информацию см. в п. «Ввод данных» раздела «Краткий
обзор».
b) Коснитесь пиктограммы ОК.
6) Если Вы хотите изменить местоположение путевой точки, коснитесь поля
Location (местоположение).
a) Введите желаемые значения широты и долготы. Используйте стрелку
Влево/Вправо для перемещения курсора и стрелку Вверх/Вниз для изме-
нения значения.
b) Коснитесь пиктограммы ОК.
