Aera 500 Краткая инструкция для пилотов 73
Или:
a) Коснитесь More … (дополнительно).
b) Коснитесь кнопок со стрелками Влево/ Вправо для просмотра Flight Plan
Waypoints (путевые точки плана полета), Nearest Airports (ближайшие
аэропорты) или Recent Waypoints (недавние путевые точки).
c) Коснитесь желаемой путевой точки в списке.
3) Коснитесь пиктограммы Activate (активировать) (если необходимо).
Выбор ближайшего аэропорта в качестве пункта назначения для навига-
ции “Direct’to”:
1) Находясь на «Домашнем» экране, коснитесь позиций Nearest > Airport (бли-
жайшие > аэропорт).
2) Коснитесь желаемого ближайшего аэропорта.
3) Коснитесь и удерживайте пиктограмму Menu/ D.
4) Коснитесь пиктограммы Activate (активировать).

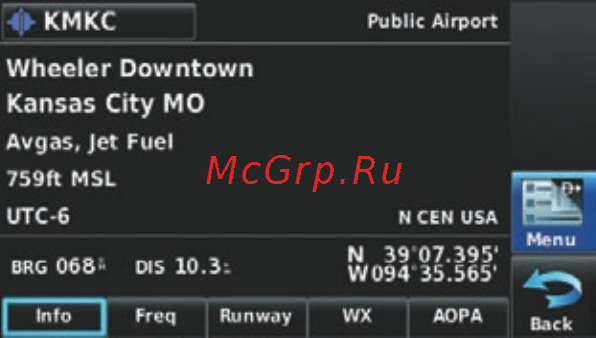

Рис.: Сокращение для вызова функции “Direct-to”.
Выбор путевой точки в качестве пункта назначения для навигации
“Direct-to” с помощью курсора карты:
1) Находясь на экране карты, активизируйте курсор карты. Для этого коснитесь
желаемой путевой точки. Если в выбранном местоположении нет аэропорта,
навигационного знака или путевой точки пользователя, то в местоположении
курсора карты будет автоматически создана временная путевая точка с назва-
нием “MAP”.
2) Коснитесь и удерживайте пиктограмму Direct.
3) Коснитесь пиктограммы Activate (активировать).
Отмена навигации “Direct-to”:
1) Находясь на «Домашнем» экране, коснитесь пиктограммы Direct To.
Или:
