98 Aera 500 Краткая инструкция для пилотов
Просмотр метеорологических продуктов ХМ на навигационной карте:
1) Находясь на «Домашнем» экране, коснитесь пиктограммы Map (карта).
2) Коснитесь пиктограммы Menu (меню).
3) Коснитесь опции меню Show/Hide … (показать/скрыть).
4) Коснитесь кнопки Weather Show/Hide (показать/скрыть погоду).
Просмотр метеорологических продуктов ХМ на погодной карте:
1) Находясь на «Домашнем» экране, коснитесь пиктограммы Weather (погода).
2) Коснитесь желаемой пиктограммы погоды второго уровня.
3) При необходимости коснитесь кнопок со стрелками Влево/ Вправо для про-
крутки списка имеющихся высот, типов AIRMET или периодов прогноза.
4) Коснитесь желаемого метеорологического продукта для получения сокращен-
ной информации о нем (при наличии).
5) Выделив желаемый метеорологический продукт, коснитесь кнопки объекта
карты для получения дополнительной информации (при наличии).
Настройка метеорологических данных для навигационной карты:
1) Находясь на «Домашнем» экране, коснитесь пиктограммы Map (карта).
2) Коснитесь пиктограммы Menu (меню).
3) Коснитесь опции меню Set Up Map (настройка карты).
4) Коснитесь кнопок со стрелками Влево/ Вправо для выбора категории
Weather (погода).
5) Коснитесь желаемой настройки для изменения.
6) Коснитесь кнопок со стрелками Влево/ Вправо (при наличии) для выбора
желаемых настроек или коснитесь кнопки On/ Off (вкл./выкл.) (при наличии).

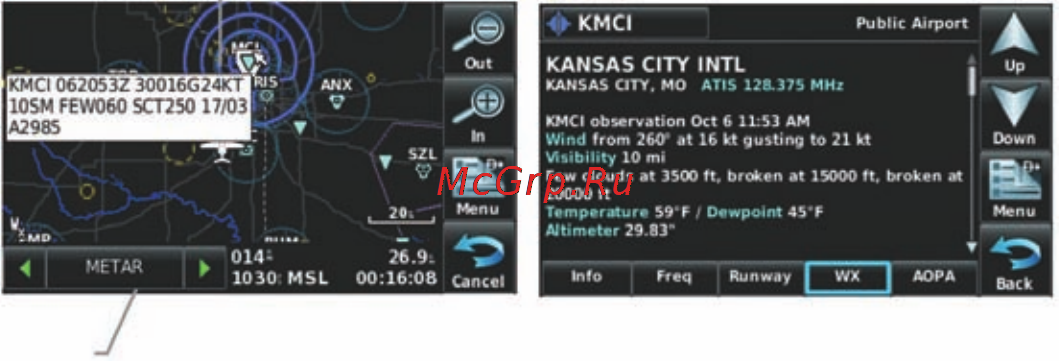

Кнопка объекта
карты
Информация METAR. METAR Selected = выбранные
данные METAR
