![Сварог REAL MIG 200 (N2H3) [20/92] Подключение сварочной горелки mig](/views2/1913692/page20/bg14.png)
20

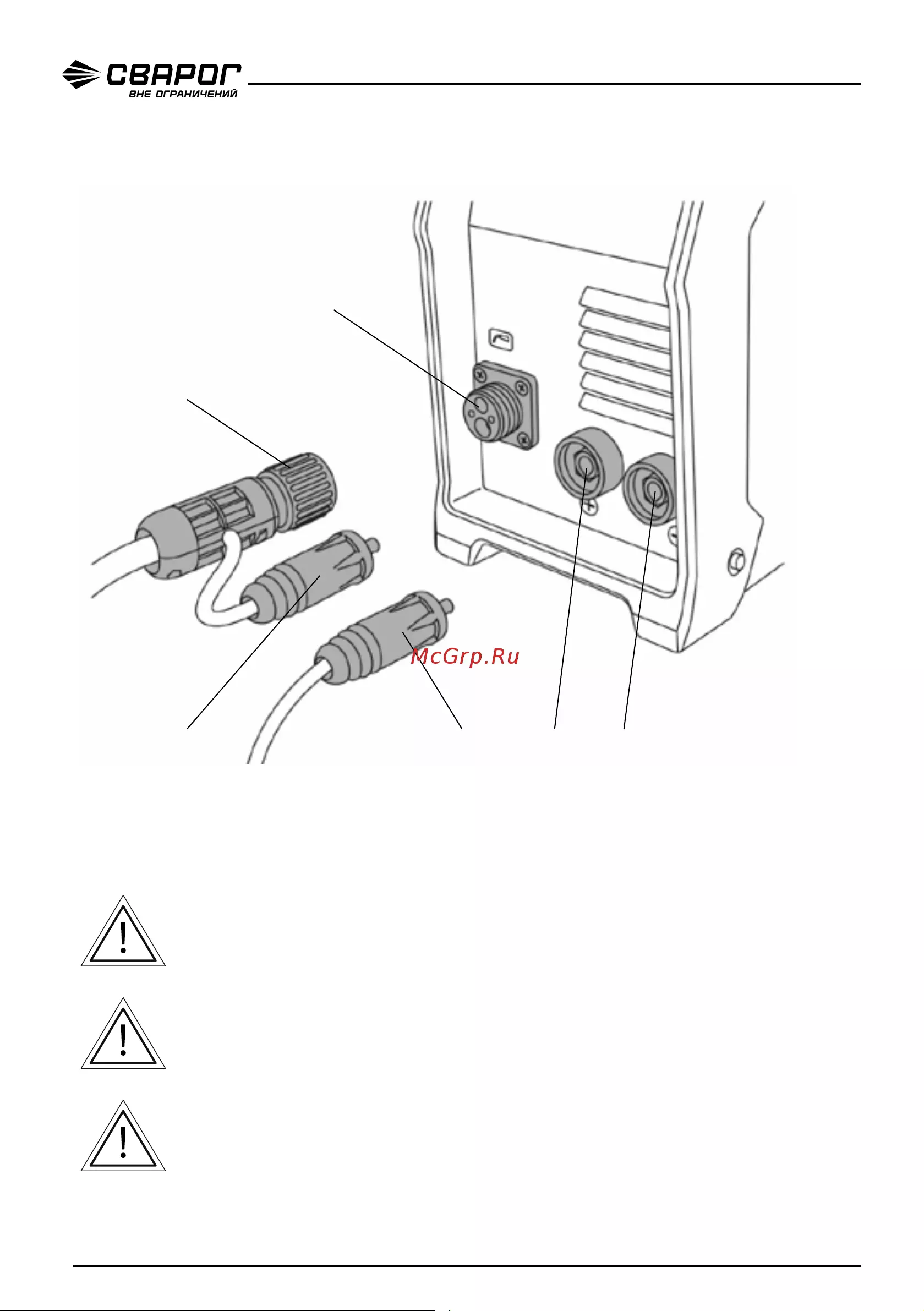

8.3. ПОДКЛЮЧЕНИЕ СВАРОЧНОЙ ГОРЕЛКИ MIG
Подключение сварочной горелки MIG/MAG к аппарату показано на рис. 8.3.1.
Рис. 8.3.1. Подключение сварочной горелки MIG/MAG.
1) Клемма заземления ОКС 10-25 (-). 2) Силовой разъём горелки ОКС 10-25 (+).
3) Разъём сварочной горелки MIG/MAG. 4) Панельный разъём сварочной горелки.
5) Панельная розетка ОКС 10-25 (+). 6) Панельная розетка ОКС 10-25 (-).
При неплотном подсоединении кабелей возможны выгорания разъёма
сварочной горелки и панельных розеток, что приводит к выходу из строя
источника питания.
В данной модели аппарата отключение синергетических настроек в режи-
ме MIG/MAG невозможно.
Для сварки порошковой проволокой поменяйте полярность разъёмов
ОКС 10–25.
12
4
5 6
3
