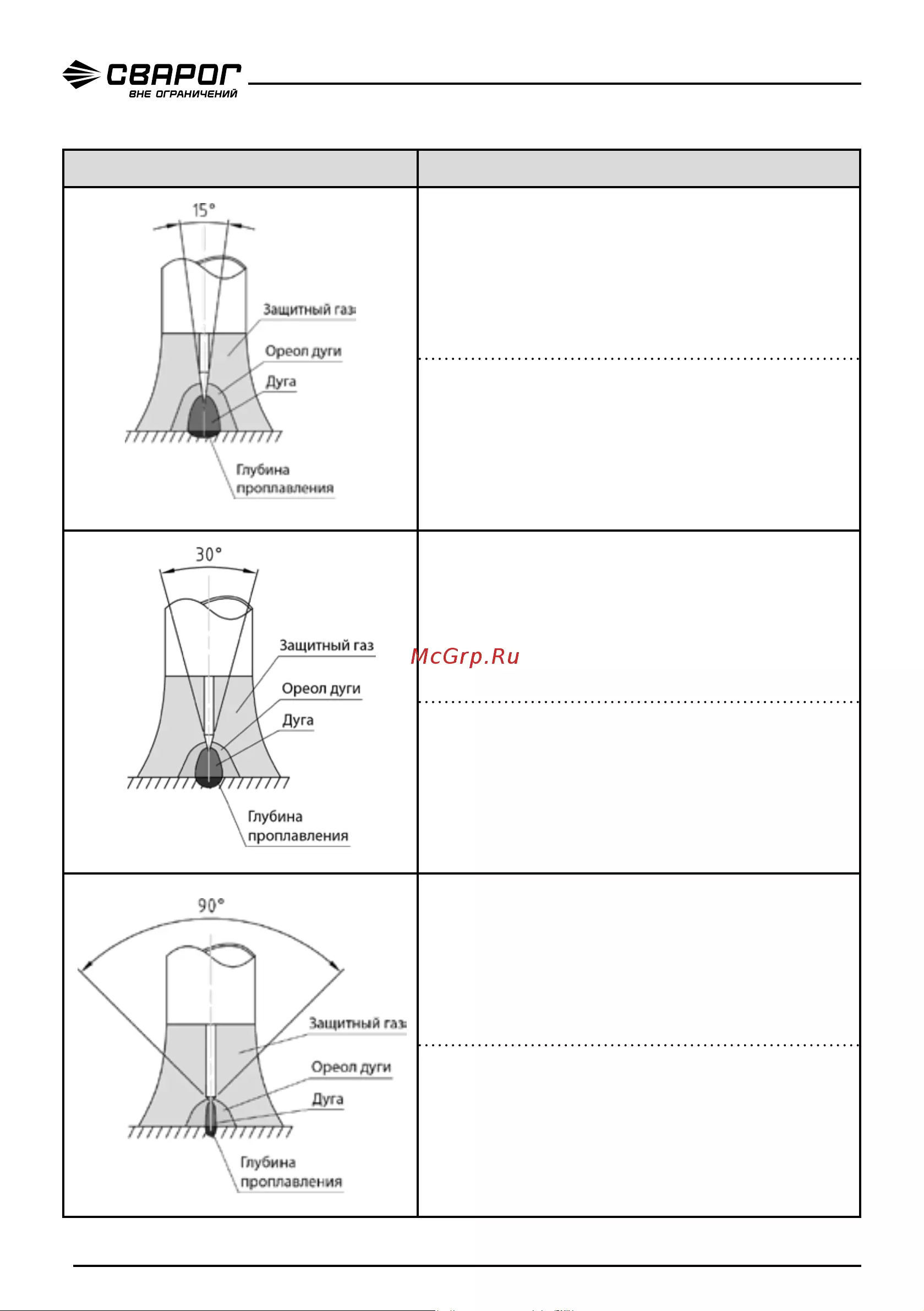

Угол без специальных приспособлений можно выбрать по длине заточки (См. табл. 13.5.2).

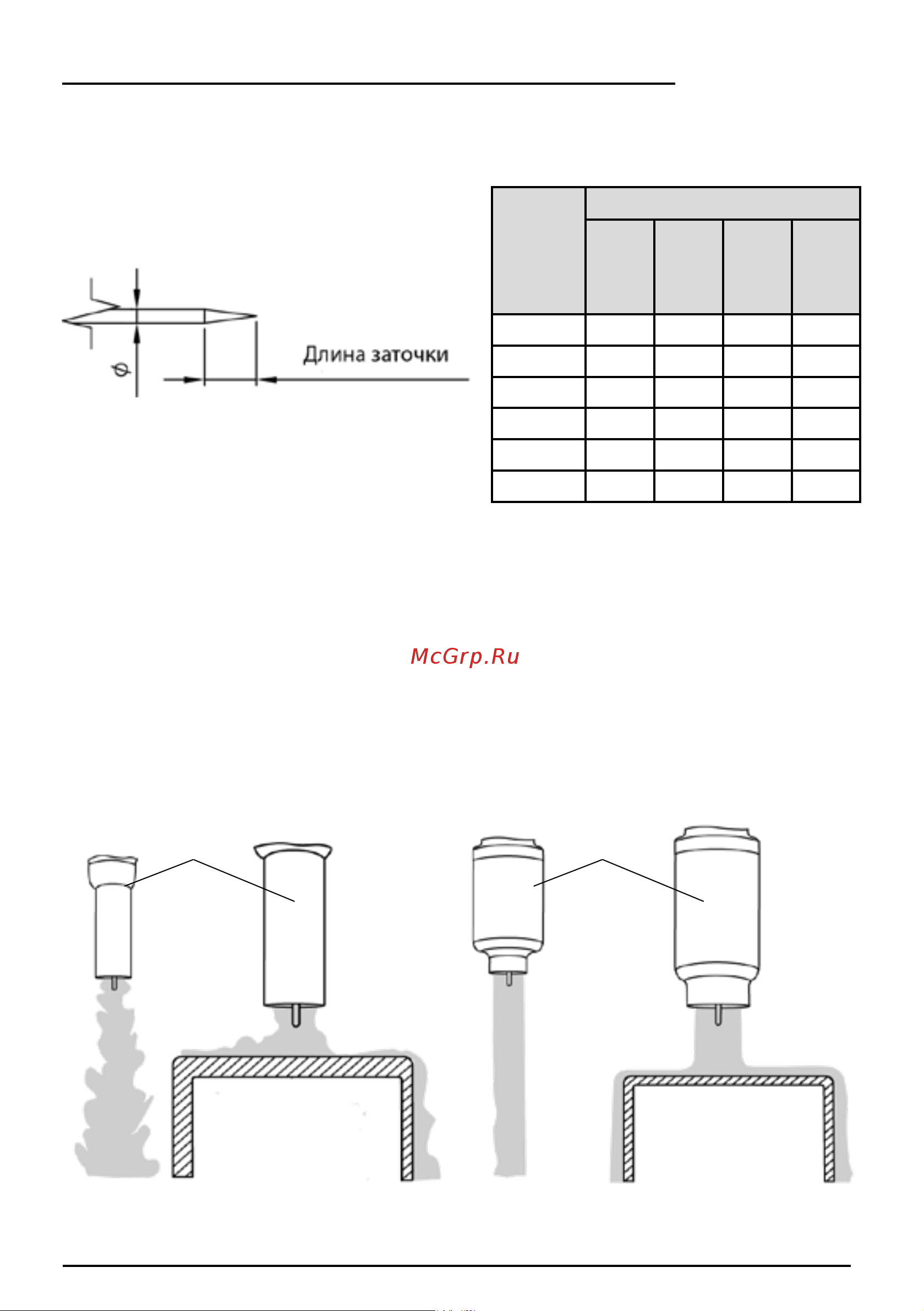

Таблица 13.5.2. Определение угла заточки.

Диа-

метр

элек-

трода,

мм

Угол,°/длина заточки, мм

15 30 45 60

1,6 6 3 2 1,4

2,0 7,6 3,8 2,4 1,7

2,4 9,1 4,5 3,1 2

3,0 11,4 5,6 3,6 2,6

3,2 12 6,0 3,9 2,8

4,0 15,2 7,5 4,8 3,5

13.6. ЭФФЕКТИВНОСТЬ ГАЗОВОЙ ЗАЩИТЫ

Надежная защита зоны сварки газом является одним из критериев получения качествен-

ного сварного соединения. Защита необходима до полного затвердевания сварочной ванны.

Истечение защитного газа из сварочного сопла может быть неравномерным. С наружной сто-

роны газового потока защитный газ смешивается с кислородом, только его внутренняя часть

состоит из однородной защитной среды (См. рис. 13.6.1).

Рис. 13.6.1. Различие газового потока: обычное сопло и газовая линза.

1 2
