REAL MIG 200 (N2H3)
45

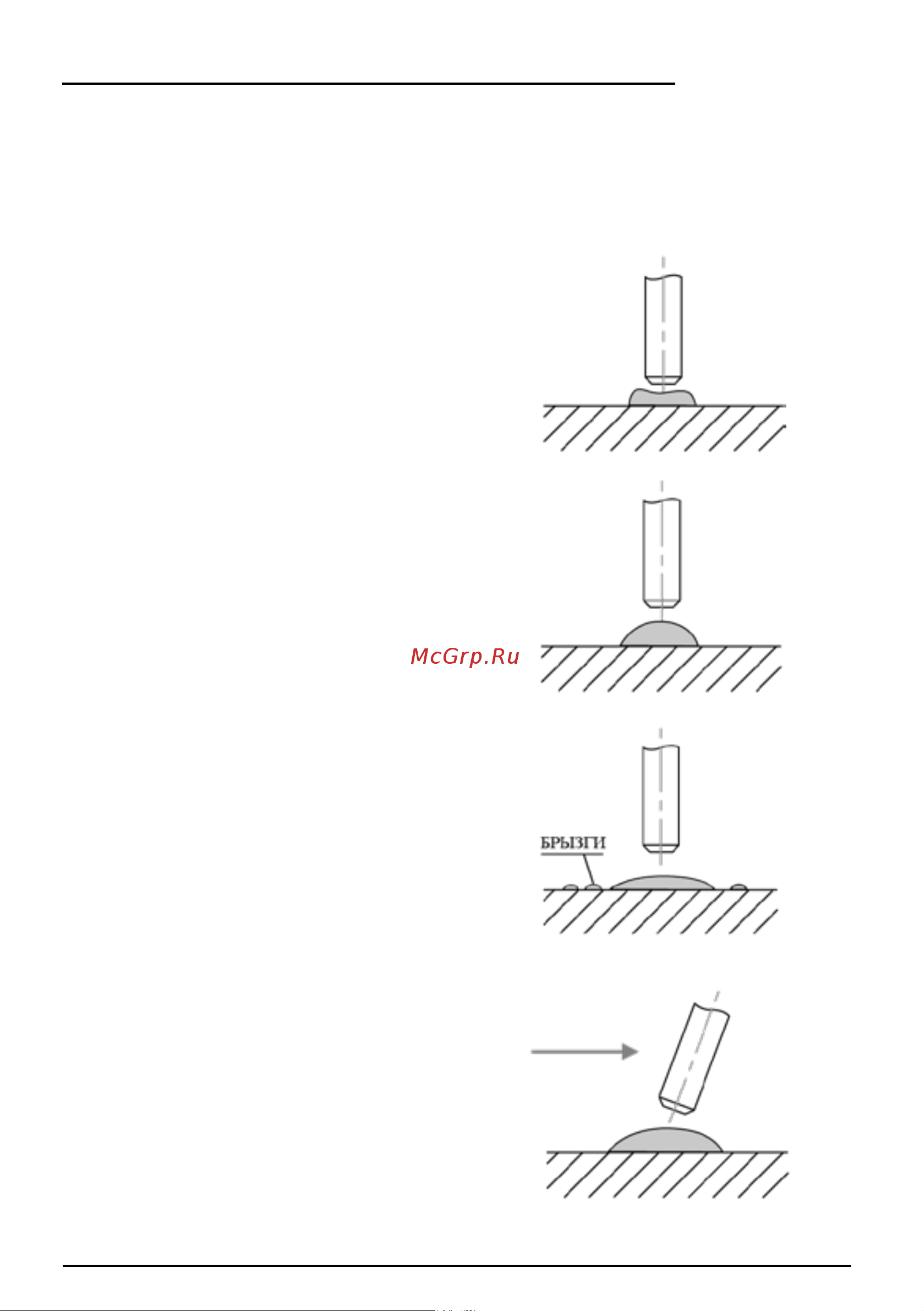

11.2. ВЛИЯНИЕ ДЛИНЫ ДУГИ И УГЛА НАКЛОНА ЭЛЕКТРОДА
НА ФОРМУ СВАРОЧНОГО ШВА
Длина дуги при сварке покрытым электродом считается нормальной в пределах 0,5 – 1,1
диаметра электрода (См. рис. 11.2.1).
Слишком короткая длина дуги.
Необходимо увеличить расстояние от
электрода до свариваемого изделия.
Нормальная длина дуги.
Слишком увеличенная длина дуги.
Необходимо уменьшить расстояние от
электрода до свариваемого изделия.
Сварной шов слишком широкий.
Слишком медленная скорость сварки.
