REAL MIG 200 (N2H3)
73
14.2. ПРОВЕРКА СОЕДИНЕНИЯ С ПОМОЩЬЮ МАКРОШЛИФОВ
Металлографическому исследованию подвергаются стыковые, тавровые и угловые соеди-
нения для выявления возможных внутренних дефектов, а также для установления глубины
проплавления и структуры металла шва.
Шлифование производят последовательно наждачной бумагой различного сорта: сначала
с более крупным зерном абразива, а затем – с более мелким.
Остающиеся после шлифования на поверхности образца частицы абразивного материала
удаляют обдуванием воздуха или промывкой водой.
При шлифовании очень мягких металлов вырываемые из наждачной бумаги абразивные
частицы и металлические опилки могут легко вдавливаться в поверхность мягких металлов,
поэтому наждачную бумагу предварительно смачивают в керосине или натирают парафи-
ном. Последнее применяют, например, при изготовлении микрошлифов из алюминия.
Полировальный круг должен быть влажным, а нажатие образца на круг – незначительным.
Скорость вращения круга диаметром 250 мм должна быть 400 – 600 об./мин.
Полирование считается законченным, когда поверхность образца приобретает зеркальный
блеск и не видны риски или царапины.
Состав для травления: наиболее распространен реактив Гейна, содержащий (на 1000 мл
воды) 53 г хлористого аммония NH
4Cl и 85 г хлористой меди CuCl2.
Методика испытания: образец погружают в раствор. В результате обменной реакции
поверхность покрывается слоем меди. На участках, обогащенных углеродом, закаленных или
имеющих дефекты (поры, раковины, трещины и т. п.), медь выделяется менее интенсивно и
не защищает поверхность от травления хлористым аммонием. Эти участки окрашиваются в
темный цвет.
Состав для травления алюминия: наиболее распространен состав, содержащий 10% ед-
кого натрия при температуре +45\-15 °С.

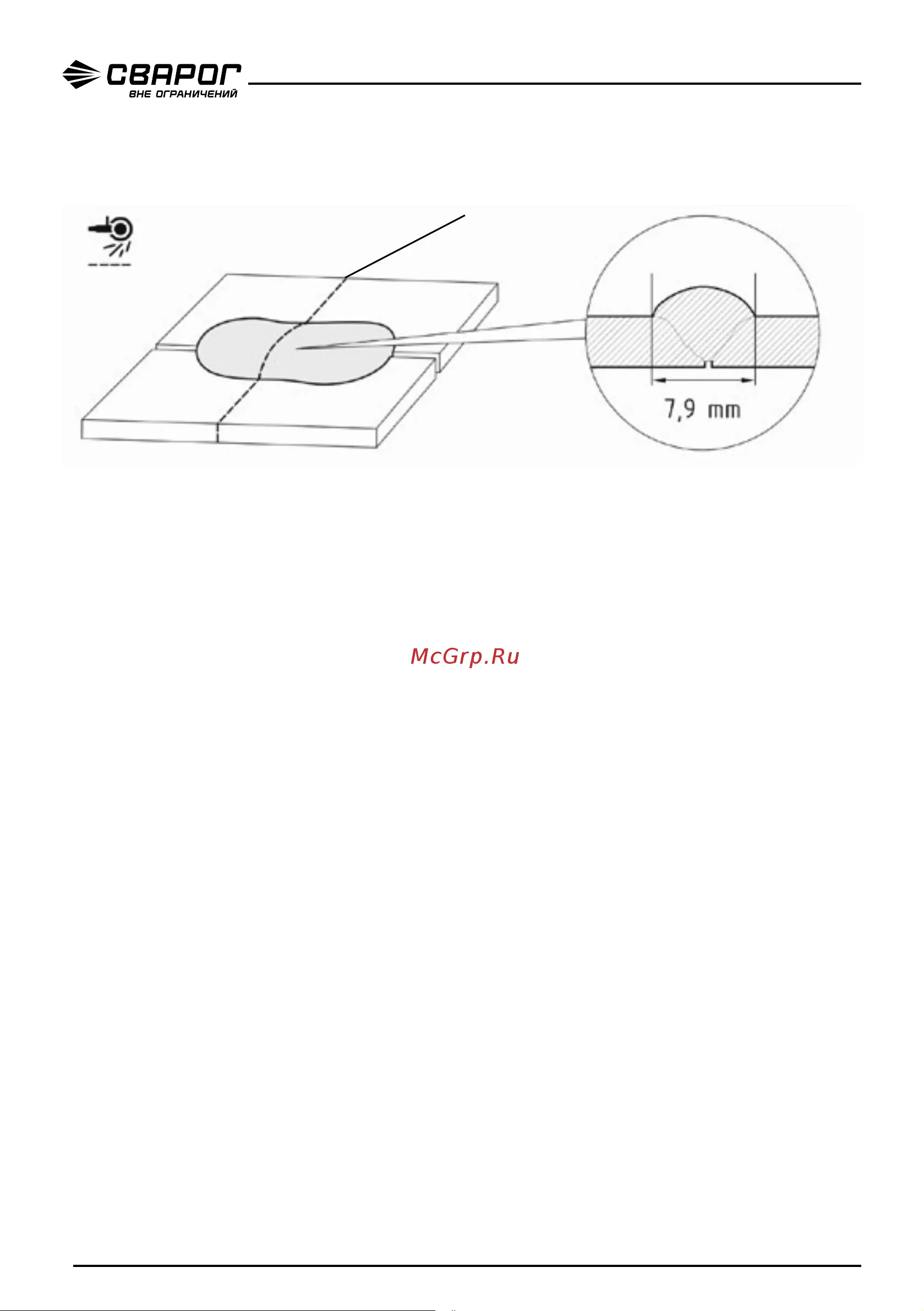

На рисунке 14.2.1 показан пример макрошлифа.
Таблица 14.2.1. Параметры сварки.
Материал
Толщина
металла,
мм
Зазор,
мм
Диаметр
проволо-
ки, мм
Защитный
газ
Скорость
подачи
проволо-
ки, м/мин
Напря-
жение на
дуге, В
Сталь 3 5 2 0,8 Смесь 80/20 8 20
Содержание
