REAL MIG 200 (N2H3)
49
11.4. ЭЛЕКТРОМАГНИТНОЕ ДУТЬЕ
При сварке на постоянном токе также следует учитывать эффект электромагнитного
дутья дуги. Для уменьшения данного фактора следует перемещать место клеммы заземления
либо изменить угол наклона электрода (См. рис. 11.4.1).

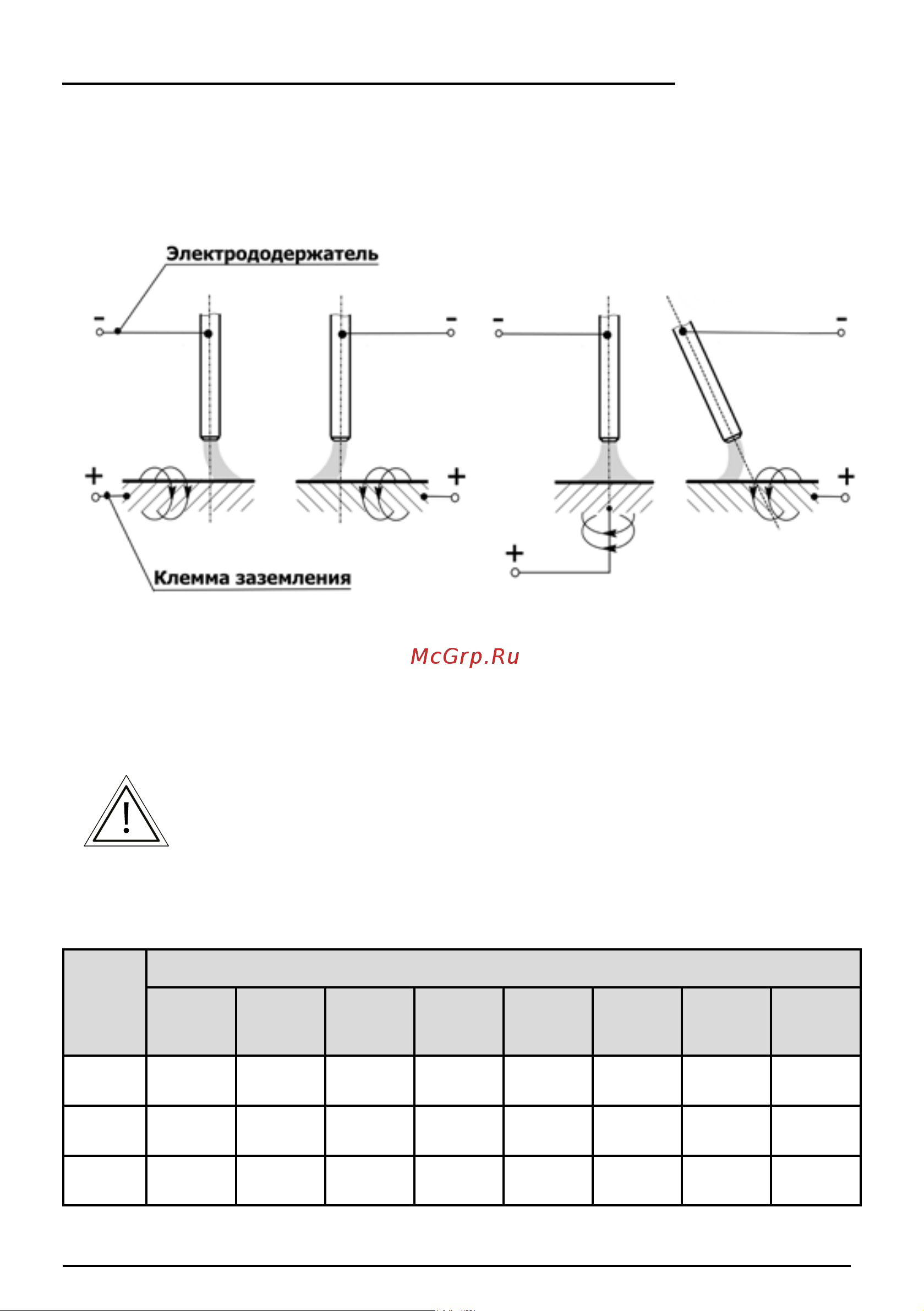

Рис. 11.4.1. Схема отклонения дуги постоянного тока.
11.5. УВЕЛИЧЕНИЕ ДЛИНЫ СВАРОЧНЫХ КАБЕЛЕЙ
Старайтесь избегать ситуации, когда приходится использовать чрезмерно длинные кабель
электрододержателя и обратный кабель.
Если необходимо увеличить их длину, увеличивайте также и сечения
кабелей с целью уменьшения падения напряжения на кабелях.
В общем случае, постарайтесь просто пододвинуть источник ближе к зоне сварки для ис-
пользования кабелей 3 – 5 метровой длины.
Таблица 11.5.1. Сечение сварочного кабеля.
Сила
тока
Длина сварочного кабеля, м
15 20 30 40 45 55 60 70
100 А КГ 1*16 КГ 1*25 КГ 1*25 КГ 1*35 КГ 1*35 КГ 1*50 КГ 1*50 КГ 1*50
150 А КГ 1*25 КГ 1*25 КГ 1*35 КГ 1*50 КГ 1*50 КГ 1*75 КГ 1*75 КГ 1*95
200 А КГ 1*25 КГ 1*35 КГ 1*50 КГ 1*75 КГ 1*75 КГ 1*95 КГ 1*95
