10. ПОДГОТОВКА АППАРАТА К РАБОТЕ

ДЛЯ ММА СВАРКИ

Схема подключения оборудования для сварки покрытыми электродами показана на рисун-

ке 10.0.1.

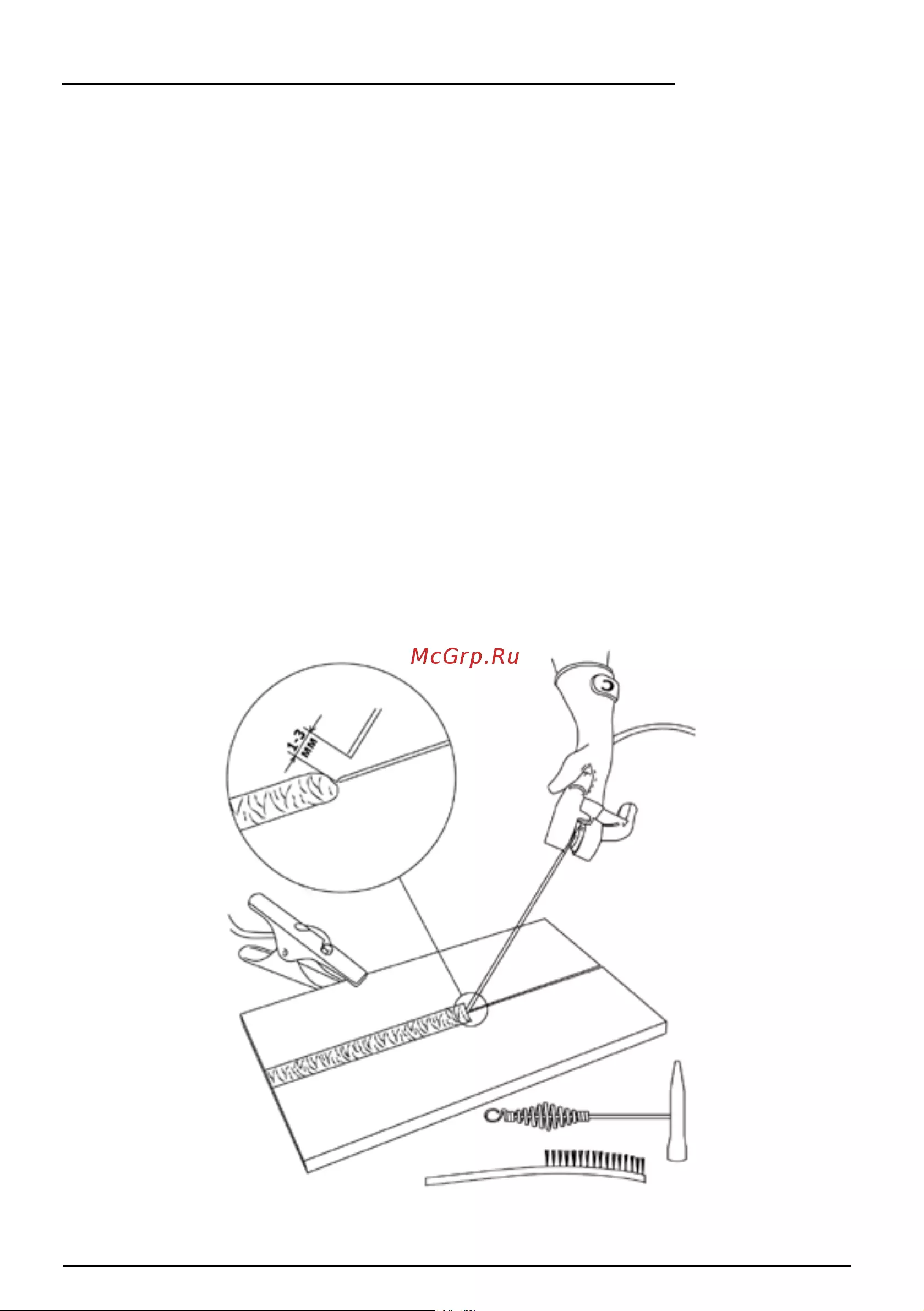

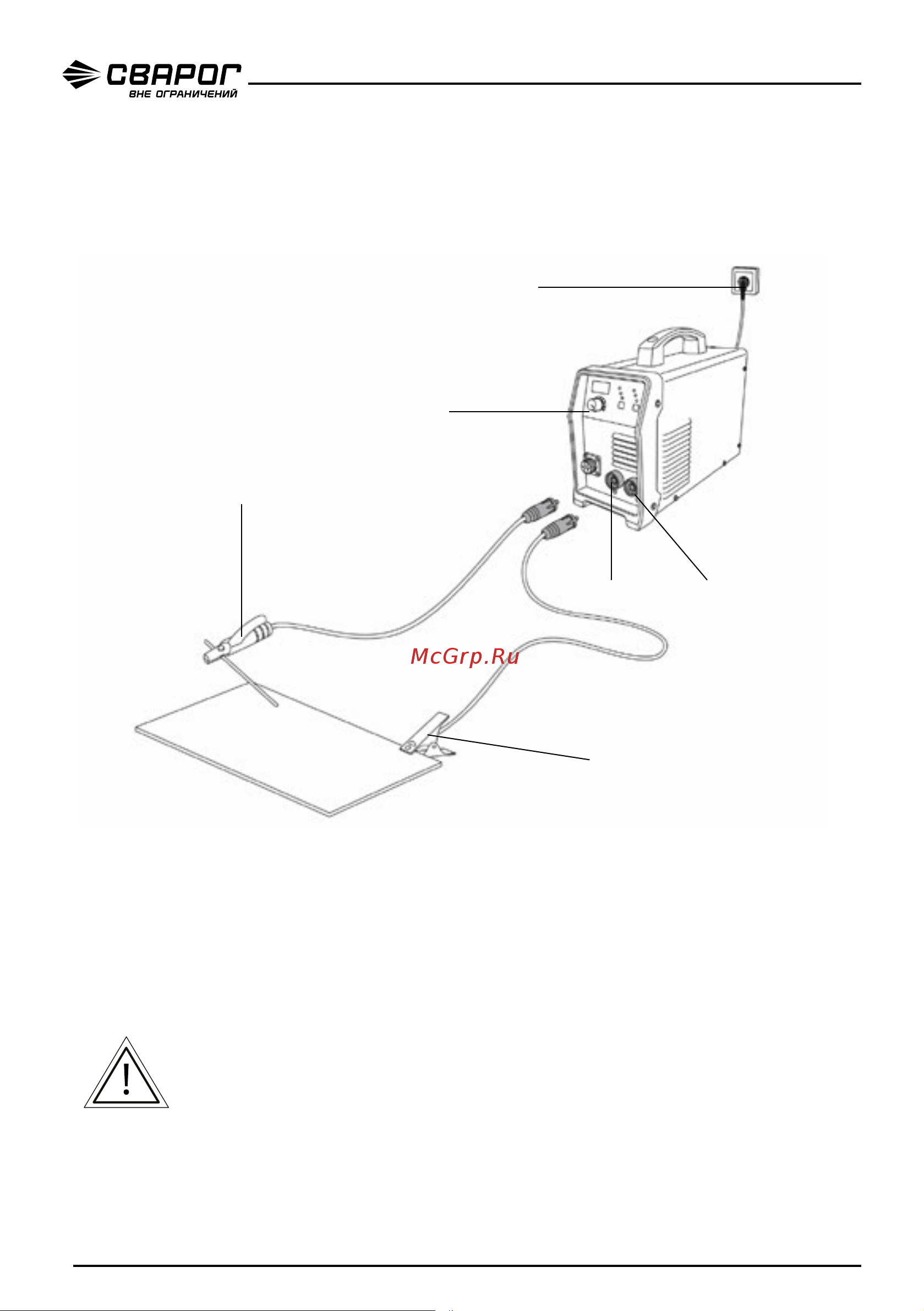

Рис. 10.0.1. Схема подключения оборудования.

1) Клемма заземления. 2) Электрододержатель. 3) Кабельная розетка ОКС 10–25 (-).

4) Кабельная розетка ОКС 10–25 (+). 5) Источник. 6) Сетевая вилка на 220 В.

1. Подключение к электрической сети показано на рис. 8.1.1.

2. На передней панели сварочного аппарата имеется два панельных разъема «+» и «-». Для

плотного закрепления кабеля с электрододержателем и кабеля с клеммой заземления в

разъемах необходимо вставить силовой наконечник с соответствующим кабелем в панель-

ный разъём до упора и повернуть его по часовой стрелке до упора.

При неплотном подсоединении кабелей возможны выгорания панельных

розеток и выход из строя источника питания.

Выбирайте способ подключения и режимы сварки в зависимости от конкретной ситуации

и типа электрода согласно рекомендациям производителя материалов или требованиям тех-

нологического процесса (См. раздел 11). Неправильное подключение оборудования может

вызвать нестабильность горения дуги, разбрызгивание расплавленного металла и прилипа-

ние электрода.
