12. ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ

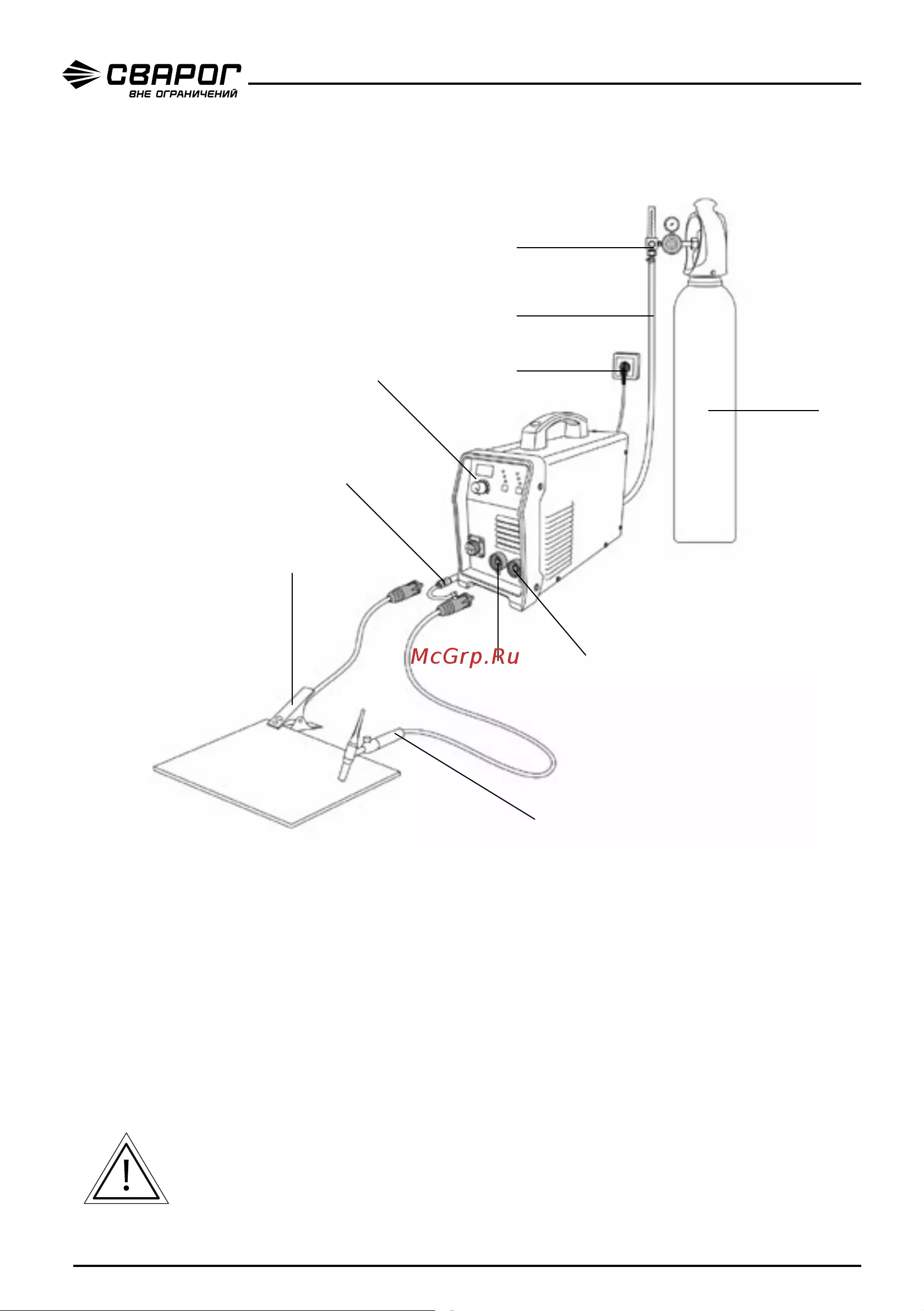

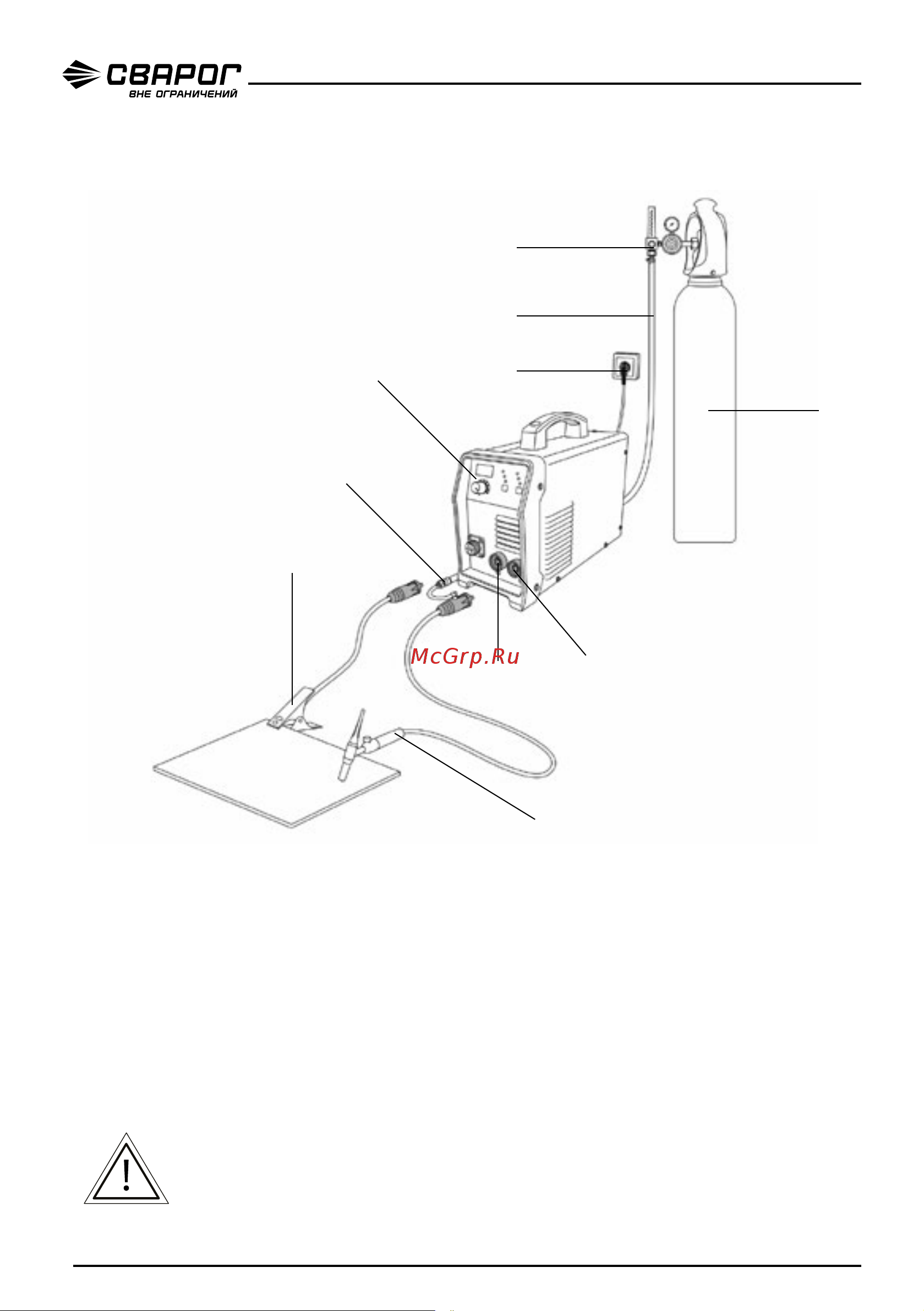

Схема подключения аппарата для TIG Lift сварки показана на рисунке 12.0.1.

Рис. 12.0.1. Схема подключения вентильной горелки.

1) Вентильная горелка. 2) Розетка кабельная ОКС 10–25 (-). 3) Клемма заземления.

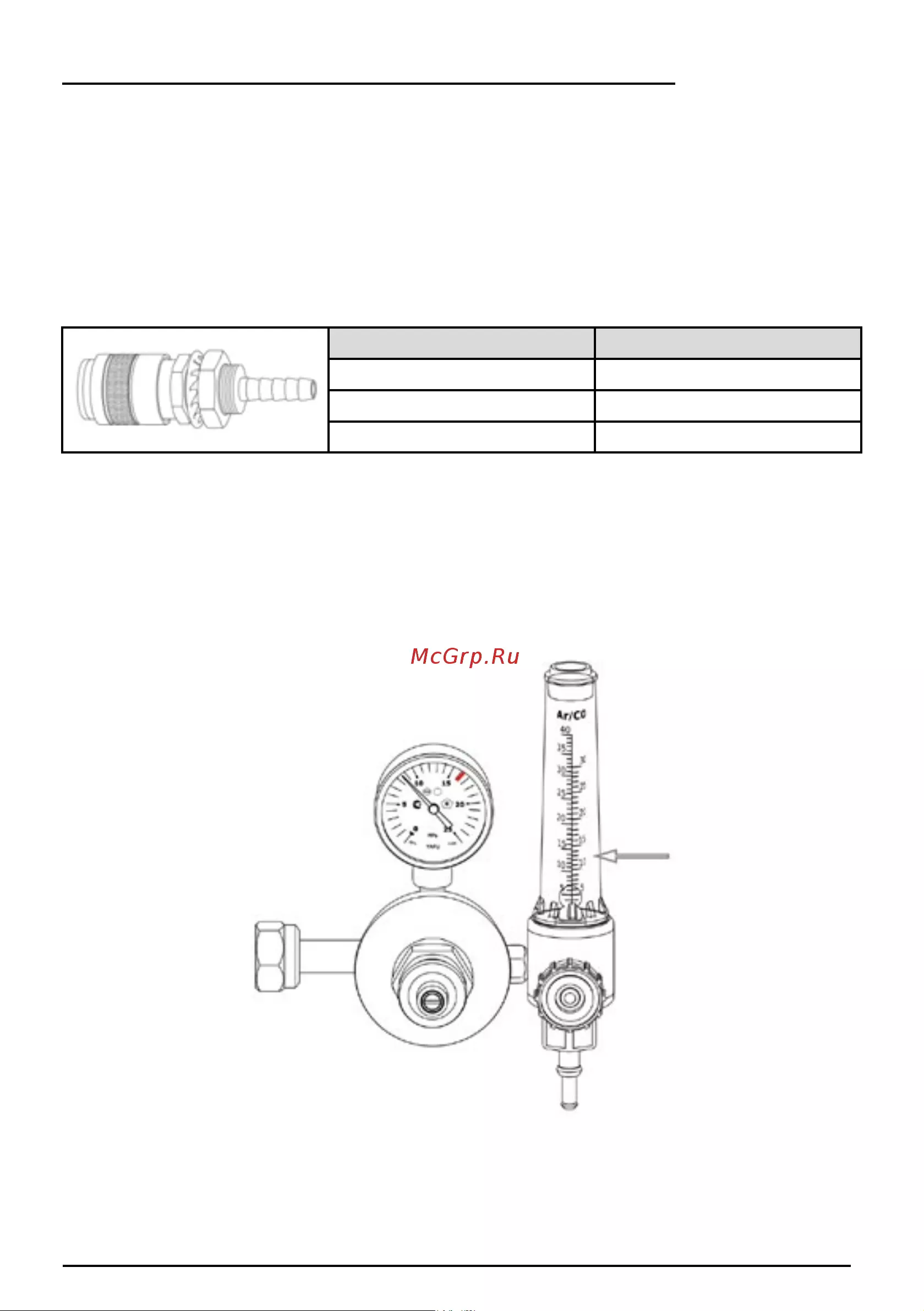

4) Быстроразъёмное соединение газового рукава. 5) Розетка кабельная ОКС 10–25 (+).

6) Источник. 7) Сетевая розетка 220 В. 8) Рукав газовый. 9) Регулятор давления

защитного газа. 10) Газовый баллон (аргон).

12.1. НАСТРОЙКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ

1. Подключение к электрической сети показано на рис. 8.1.1.

2. На передней панели сварочного аппарата имеется два панельных разъема «+» и «-». Под-

ключите вентильную горелку для аргонодуговой сварки в разъем «-», а клемму заземления –

в разъём «+».

При неплотном подсоединении кабелей возможны выгорания панельных

розеток и выход из строя источника питания.
