REAL MIG 200 (N2H3)
29
1. Сопло (См. таблицу 9.2.1).
2. Сварочный наконечник (См. таблицу 9.2.2).
3. Вставка под наконечник.
4. Гусак.
5. Рукоятка.
6. Кнопка.
7. Уплотнительное кольцо.
8. Коаксиальный кабель.
9. Кожух разъёма.
10. Гайка разъёма сварочной горелки.
11. Гайка направляющего канала.
12. Разъём ОКС 10-25.
Удлинение магистралей водяного охлаждения и токопроводящих
проводов и др. влечёт к отказу в гарантийном ремонте горелки, кулера
водяного охлаждения, двигателя подающего механизма сварочной
проволоки.
9.2. РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК
В зависимости от типа горелки и вида сварного соединения можно менять сопла для по-
лучения необходимого качества шва. Чем больше диаметр выходного отверстия, тем лучше
защита, но больше расход газа.

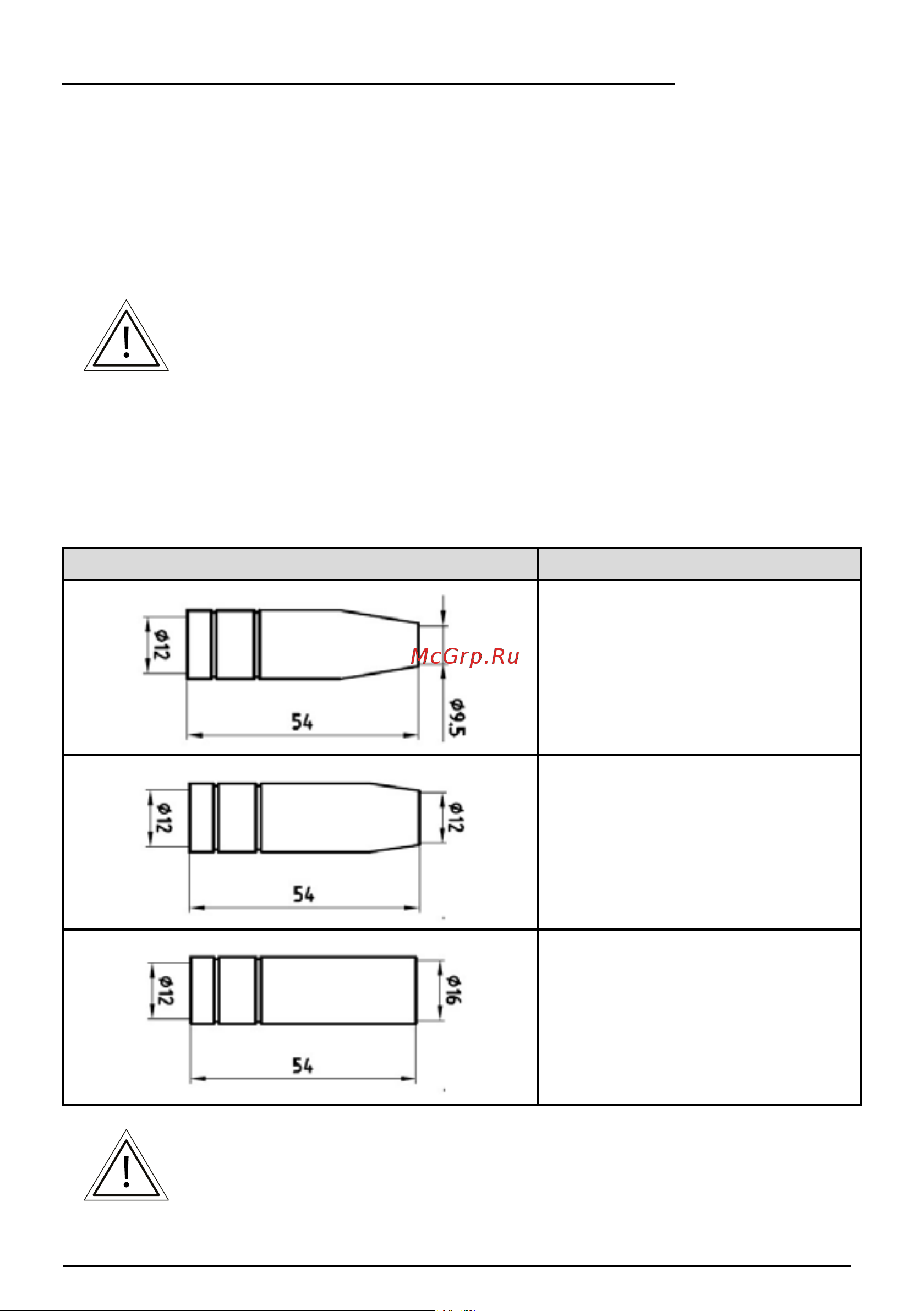

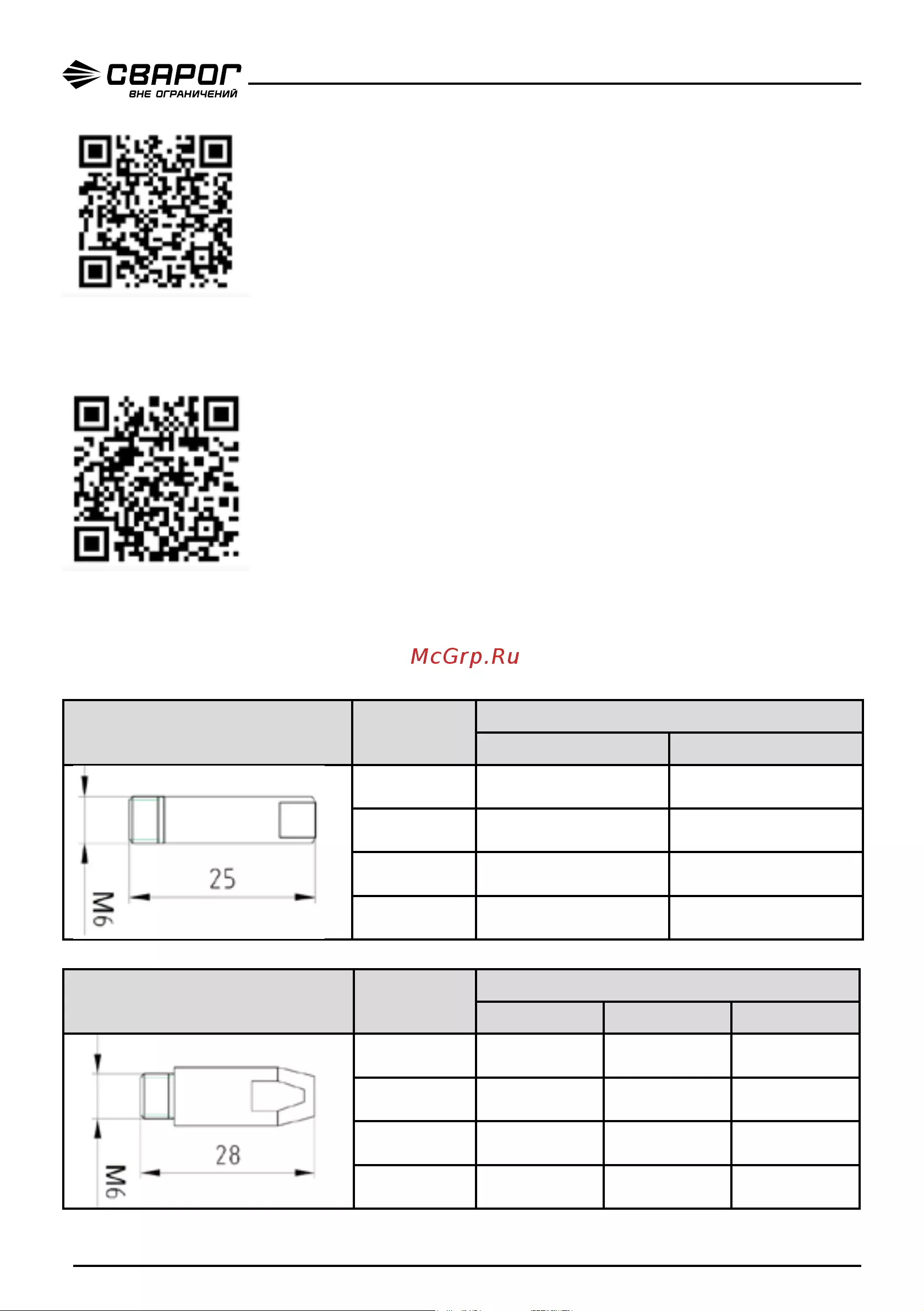

Таблица 9.2.1. Сопло для сварочной горелки.
Описание Артикул
ICS0062
ICS0063
ICS0064
Для увеличения срока службы наконечника и сопла перед сваркой
рекомендуется обрабатывать их специальными антипригарными
составами.
