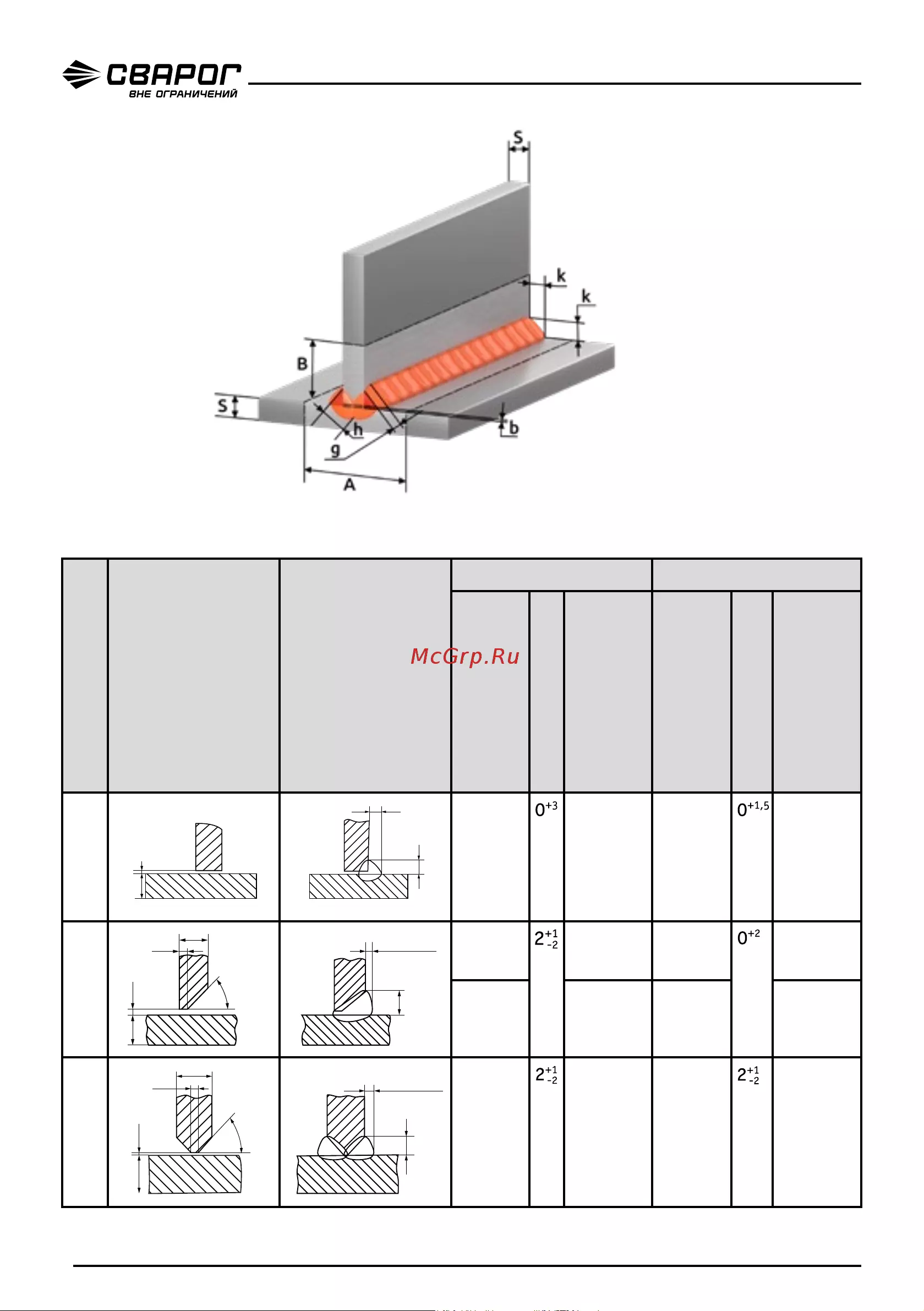

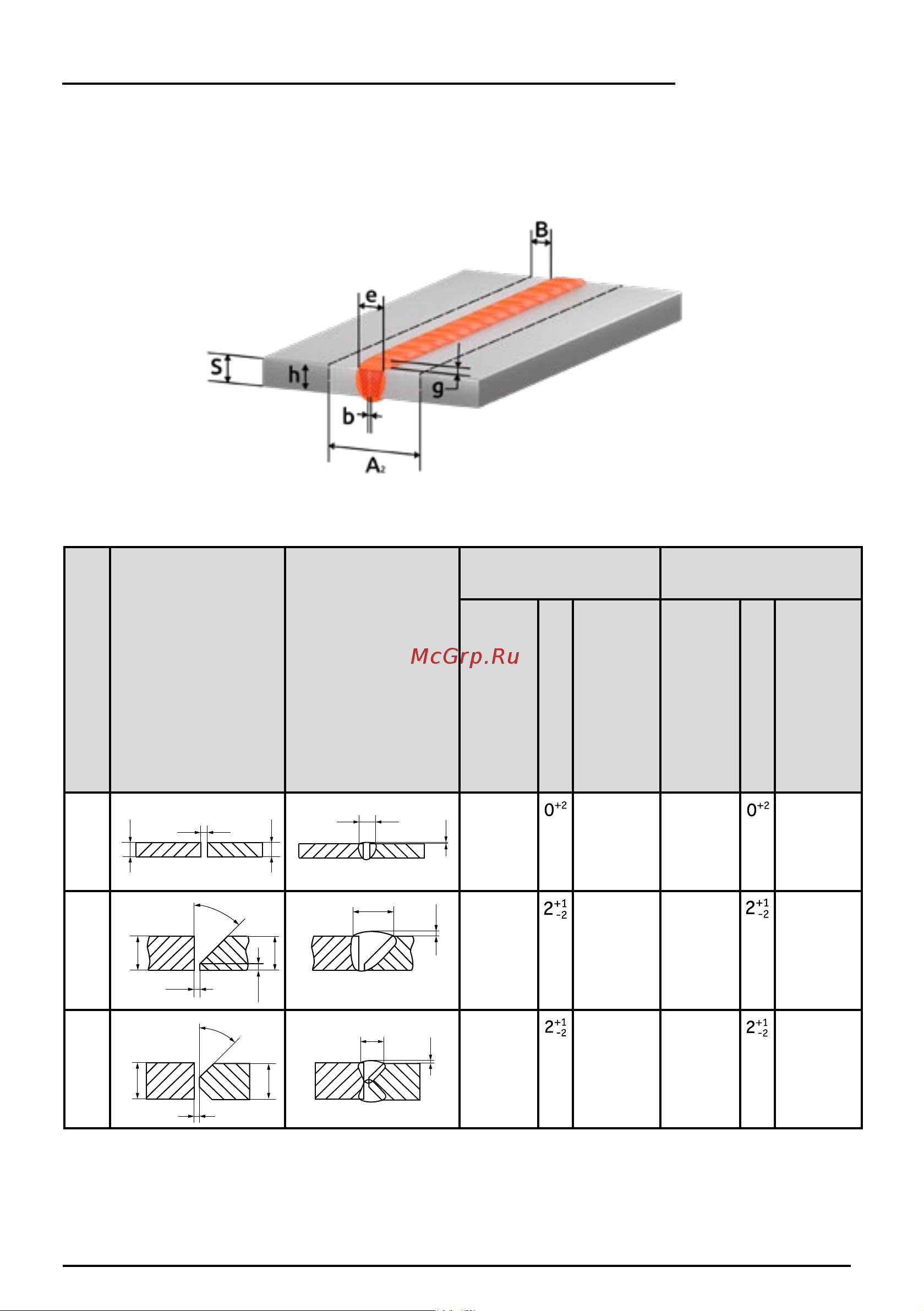

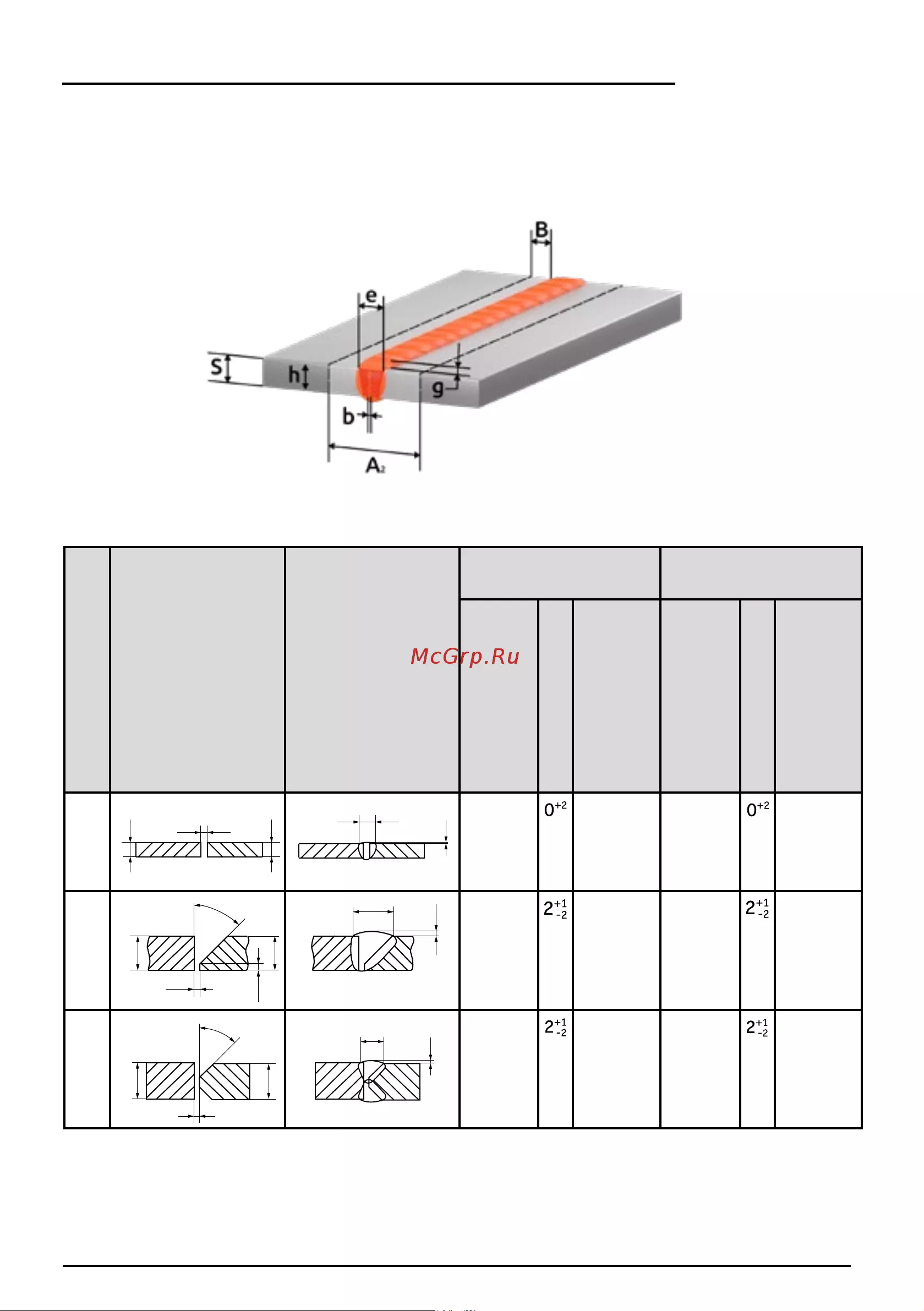

15. ВЫБОР РАЗДЕЛКИ КРОМОК СВАРИВАЕМОГО МЕТАЛЛА
Выбор разделки кромок зависит от толщины свариваемого металла и вида соединения.
Рис. 15.0.1. Пример стыкового соединения.
№
Подготовка
кромок
Сварной шов
Для MMA сварки
Для MIG/MAG
сварки
Толщина сваривае-
мого металла S, мм
Зазор b, мм
Ширина шва e, мм
Толщина сваривае-
мого металла S, мм
Зазор b, мм
Ширина шва e, мм
С2
S
S
b
e
g
1,5-4,0 6,0-8,0 0,8-6,0 6,0-9,0
С8
b
S
S
1±1
(45±2)°
e
g
4,0-14,0 12,0-14,0 6,0-20,0 8,0-26,0
С15
b
S
S
(45±2)
°
g
e
14 и
более
14 и
более
20 и
более
30 и
более
