20
CONTRACOR
®
Version 1.0
8. Specication MEX-1
58
55
16
15
11
18
18
56
21
27
57
20
28
40
70
69
68
67
55
2
3
4
5
6
7
8
9
10
12
22
23
24
34
29
45
39
33
66
15
16
53
55
62
64
63
46
31
49
59
60
38
61
52
17
31
65
65
31
36
43
48
47
49
49
47
55
46
54
32
41
46
31
31
36
43
32
37
44
14
19
30
35
42
51
13
1

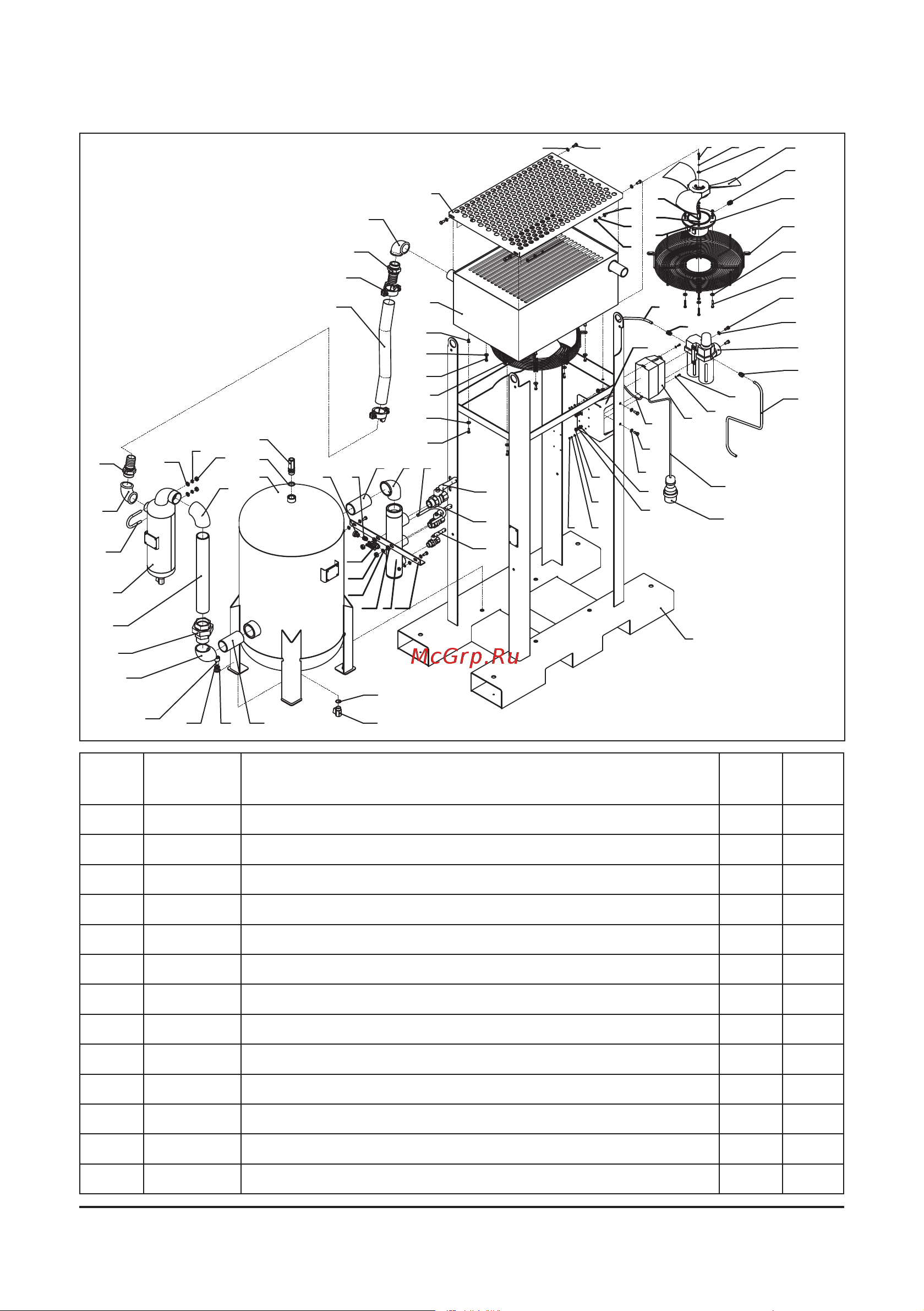

Fig. 8.1
Pos. Аrticle Description Qty.
MEX-E-1
Qty.
MEX-P-1
1 83400022 Housing 1 1
2 89800004 Tank 1 1
3 21010021 Heat Exchanger 1 1
4 86300004 Cyclone separator 1 1
5 83300004 Distributor 1 1
6 28200001 Electric fan 1 -
7 21730002 Safety valve 1 1
8 67000008 Washer 1 1
9 86400001 Top grid 1 1
10 32130001 Electric switch 1 -
11 52080013 Elbow 1 1
12 82000089 Pipe 1 1
13 90100026 Clamp 1 1
