70
CONTRACOR
®
Версия 1.0
4.3 Включение системы
ВНИМАНИЕ!
Не допускайте к управлению системы неквалифицированный персонал.
Для MEX-E:
1. Откройте вентиль подачи сжатого
воздуха на магистрали, подсоединен-
ной к MEX-E.
2. Нажмите на кнопку «ВКЛ» на
электровыключателе.
Для MEX-P:
2. Откройте вентиль подачи сжатого
воздуха на магистрали, подсоединен-
ной к MEX-P.
Система включена
4.4 Выключение системы
ВНИМАНИЕ!
Не выключайте систему если система сжатого воздуха находится под давлением.
1. Перекройте подачу сжатого воздуха со стороны компрессора.
2. Нажмите на кнопку «ОТКЛ» на электровыключателе (только для моделей MEX-E);
3. Откройте краны сливной конденсата на циклонном сепараторе и осушителе коалес-
центном, и слейте конденсат полностью;

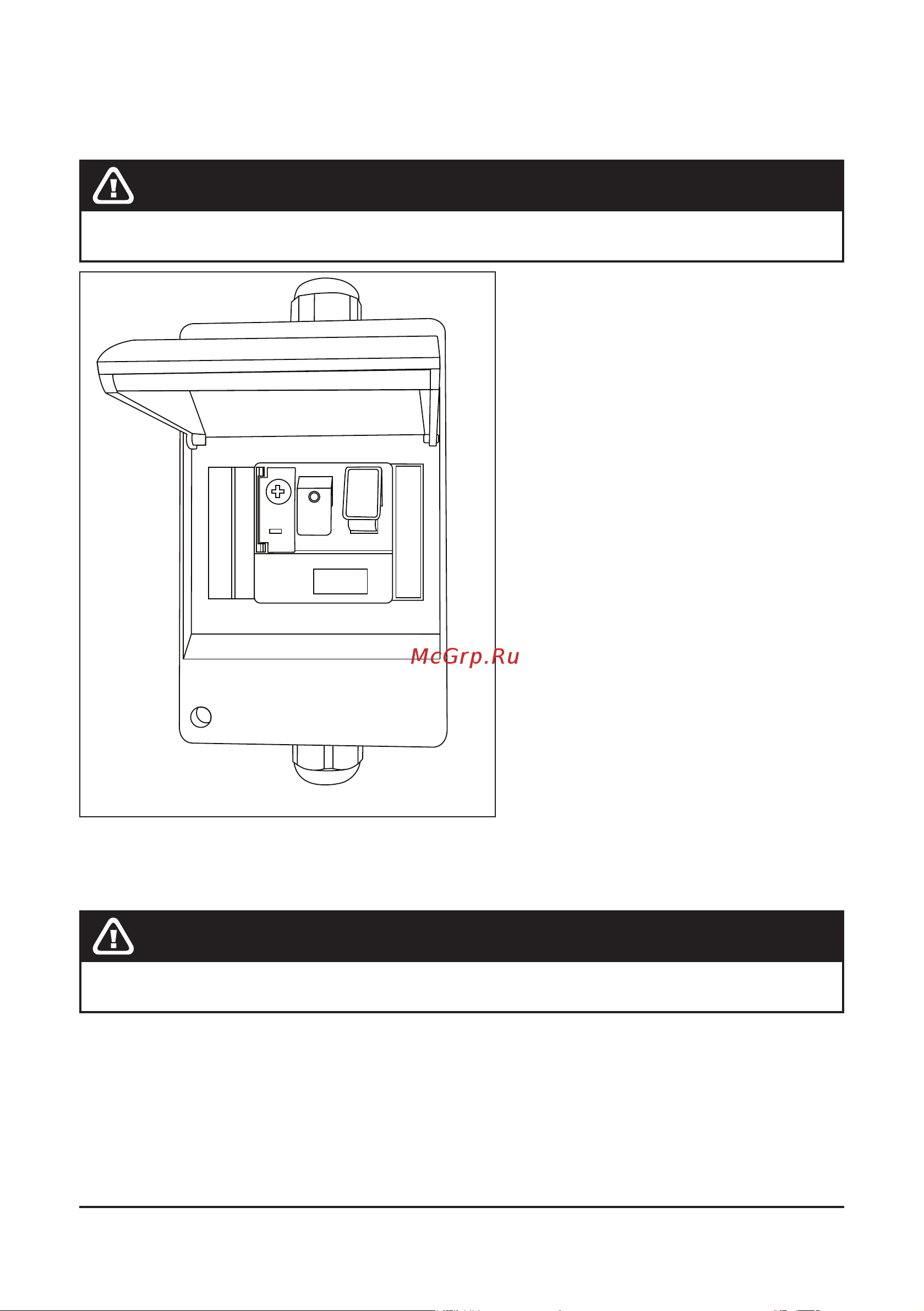

Рис. 4.1
