47
CONTRACOR
®
MEX Kondensatentfernungssystem
8. Spezikation MEX-1
58
55
16
15
11
18
18
56
21
27
57
20
28
40
70
69
68
67
55
2
3
4
5
6
7
8
9
10
12
22
23
24
34
29
45
39
33
66
15
16
53
55
62
64
63
46
31
49
59
60
38
61
52
17
31
65
65
31
36
43
48
47
49
49
47
55
46
54
32
41
46
31
31
36
43
32
37
44
14
19
30
35
42
51
13
1

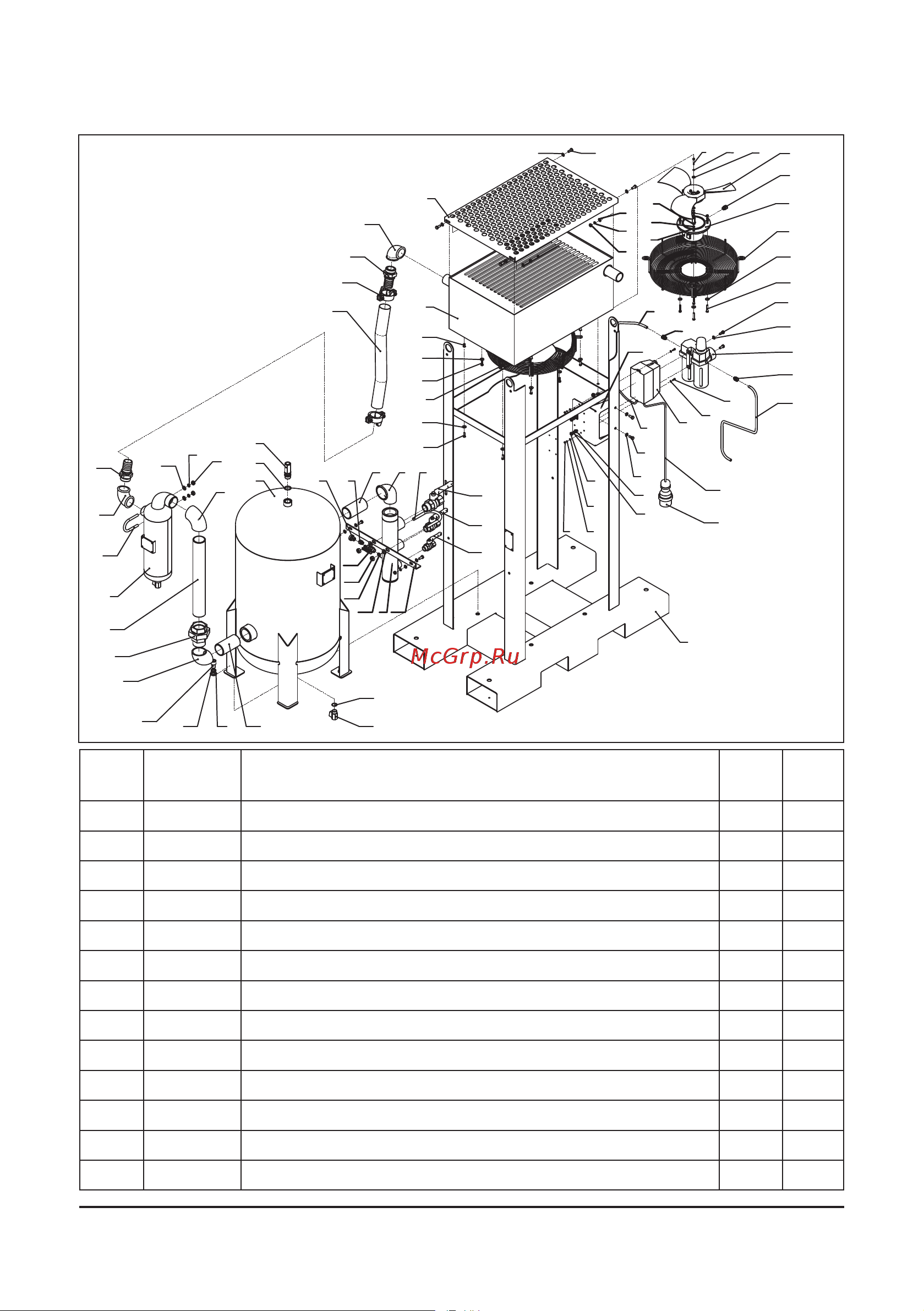

Abb. 8.1
Pos. Artikel-Nr Beschreibung Menge
MEX-E-1
Menge
MEX-P-1
1 83400022 Gehäuse 1 1
2 89800004 Kessel 1 1
3 21010021 Wärmeautauscher 1 1
4 86300004 Zyklonabscheider 1 1
5 83300004 Verteiler 1 1
6 28200001 Lüfter, elektrisch 1 -
7 21730002 Sicherheitsventil 1 1
8 67000008 Unterlagscheibe 1 1
9 86400001 Schutzgitter, oben 1 1
10 32130001 Elektroschalter 1 -
11 52080013 Winkel 1 1
12 82000089 Rohr 1 1
13 90100026 Schelle 1 1
