66
CONTRACOR
®
Версия 1.0

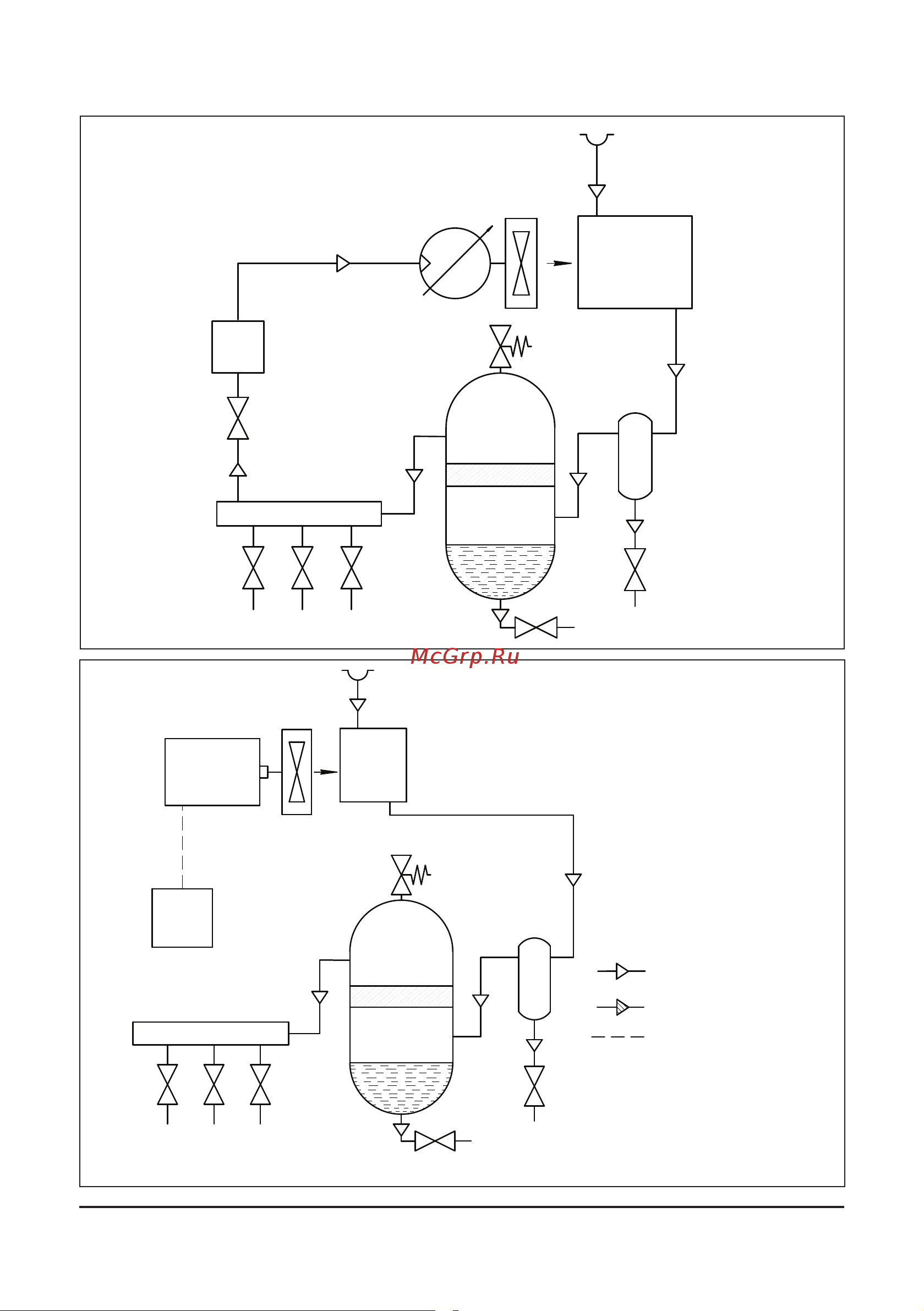

2.7 Схема пневматическая
6
5
8
7
4
3
2
1
MEX-P
К потребителю
Слив конденсата
Рис. 2.3
MEX-E
М
6
5
8
7
4
3
2
1
К потребителю
Слив конденсата
Трубопровод
воздушный
Трубопровод
водный
Электрокабель
Рис. 2.4
