74
CONTRACOR
®
Версия 1.0
7. Хранение
Хранение системы допускается при температуре от +5° до +40°С при относительной
влажности воздуха не более 85%.

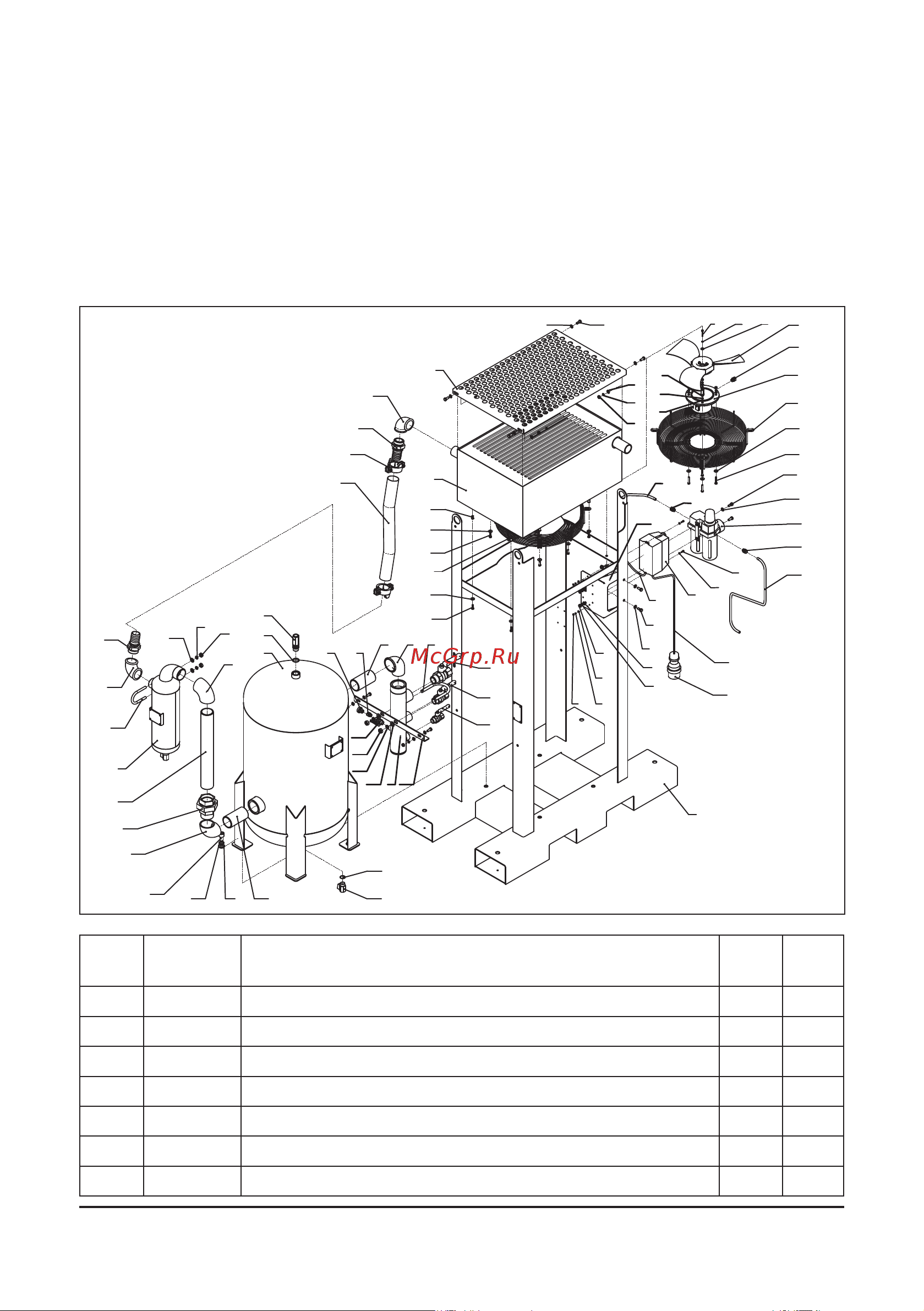

8. Спецификация MEX-1
58
55
16
15
11
18
18
56
21
27
57
20
28
40
70
69
68
67
55
2
3
4
5
6
7
8
9
10
12
22
23
24
34
29
45
39
33
66
15
16
53
55
62
64
63
46
31
49
59
60
38
61
52
17
31
65
65
31
36
43
48
47
49
49
47
55
46
54
32
41
46
31
31
36
43
32
37
44
14
19
30
35
42
51
13
1
Рис. 8.1
Поз. Артикул Описание Кол-во
MEX-E-1
Кол-во
MEX-P-1
1 83400022 Корпус 1 1
2 89800004 Сборник 1 1
3 21010021 Калорифер 1 1
4 86300004 Сепаратор воздуха 1 1
5 83300004 Коллектор 1 1
6 28200001 Электровентилятор 1 -
7 21730002 Клапан 1 1
