62
CONTRACOR
®
Версия 1.0

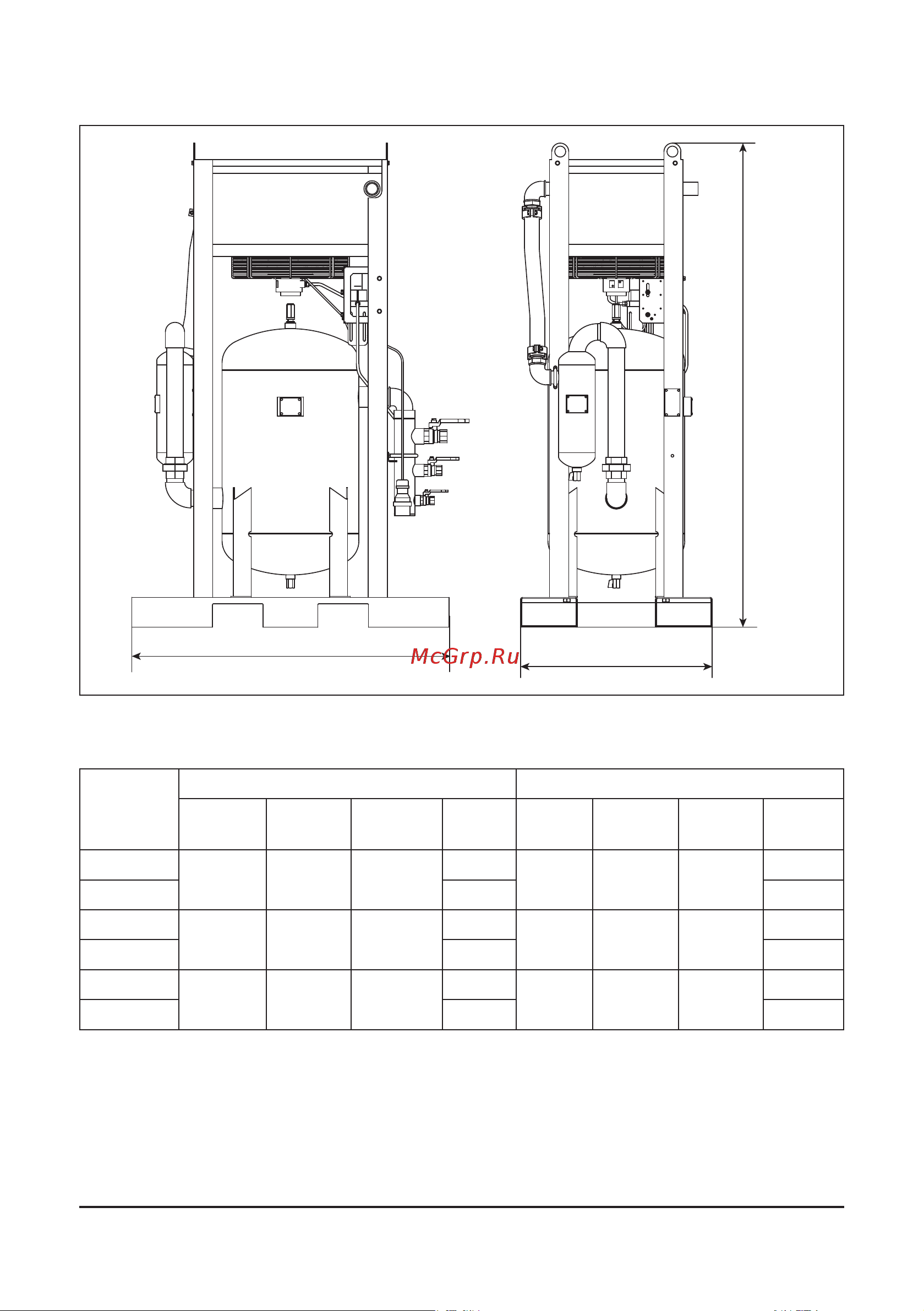

2.3 Внешний вид cистемы
L
D
H
Рис. 2.1
Габаритные размеры, масса систем
Модель Cистема Система в упаковке
Высота
H, мм
Ширина
D, мм
Длина L,
мм
Масса,
кг
Высота,
мм
Ширина,
мм
Длина,
мм
Масса,
кг
MEX-E-1
1709 701 1160
220
1945 810 1260
256
MEX-P-1 215 255
MEX-E-2
1872 816 1300
251
2075 880 1400
291
MEX-P-2 245 285
MEX-E-3
2069 1122 1600
450
2245 1200 1700
497
MEX-P-3 445 485
