7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

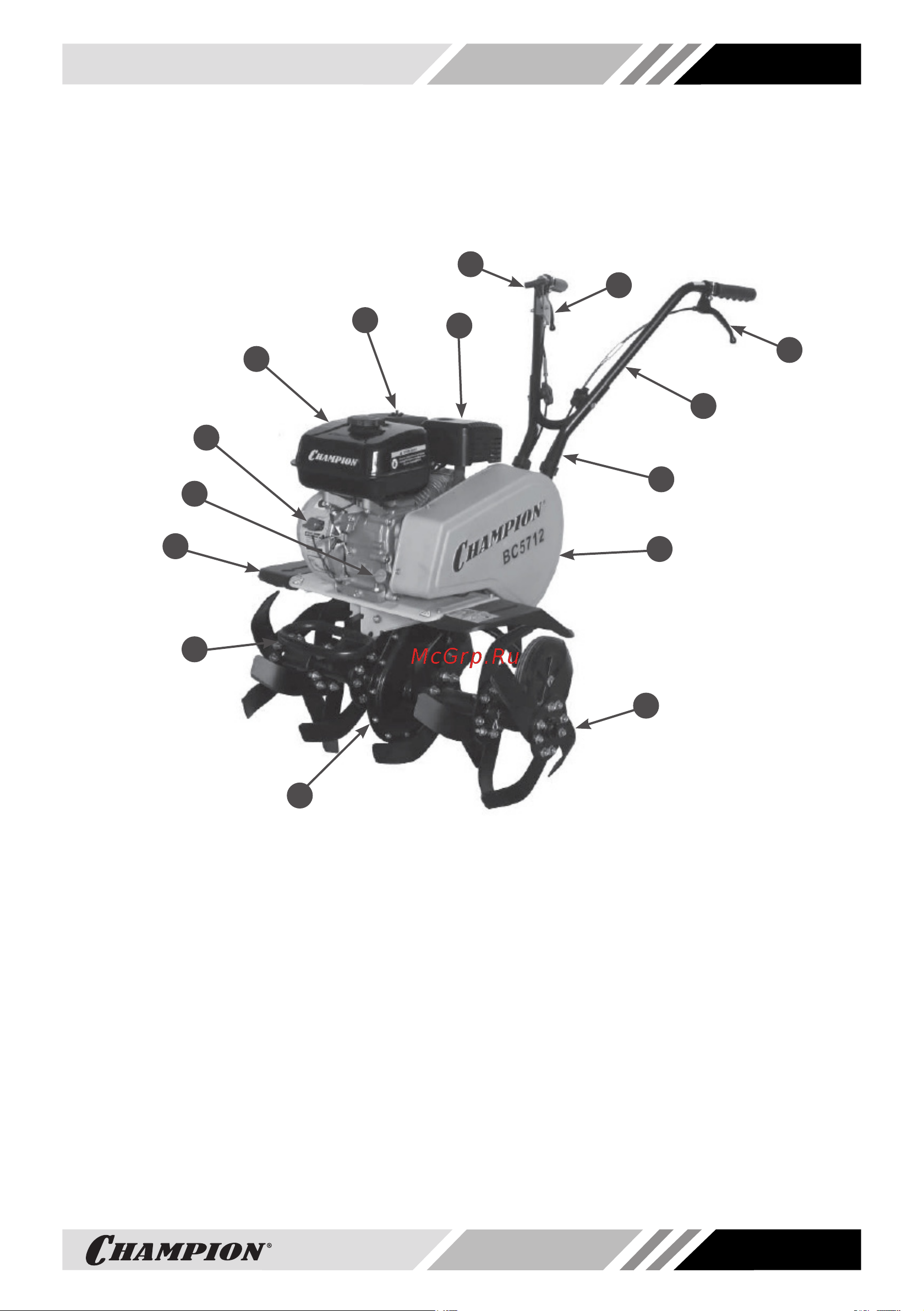

Основные узлы и органы управления представлены на Рис. 1.
Рис. 1 Основные узлы и органы управления
1. Редуктор
2. Рукоятка транспортировочная
3. Крыло защитное
4. Крышка-щуп маслозаливной горловины
5. Выключатель зажигания
6. Бак топливный
7. Корпус воздушного фильтра
8. Глушитель
9. Рычаг газа
ПРИНЦИП РАБОТЫ МОТОКУЛЬТИВАТОРА
Принцип работы мотокультиватора заключается в следующем: вращение коленчатого вала
двигателя через ведущие и ведомые шкивы ременной передачи передается на входной
вал редуктора. Далее, через цепную передачу, крутящий момент передается на ведомый
вал редуктора. Ведомый вал редуктора приводит в действие фрезы мотокультиватора. Из-
менение направления вращения фрез происходит за счет натяжения ремня переднего или
заднего хода.
10. Рычаг включения переднего хода (черного
цвета)
11. Рычаг включения заднего хода (красного
цвета)
12. Рукоятки рабочие
13. Стойка рабочих рукояток
14. Кожух защитный ремней
15. Фрезы
