26

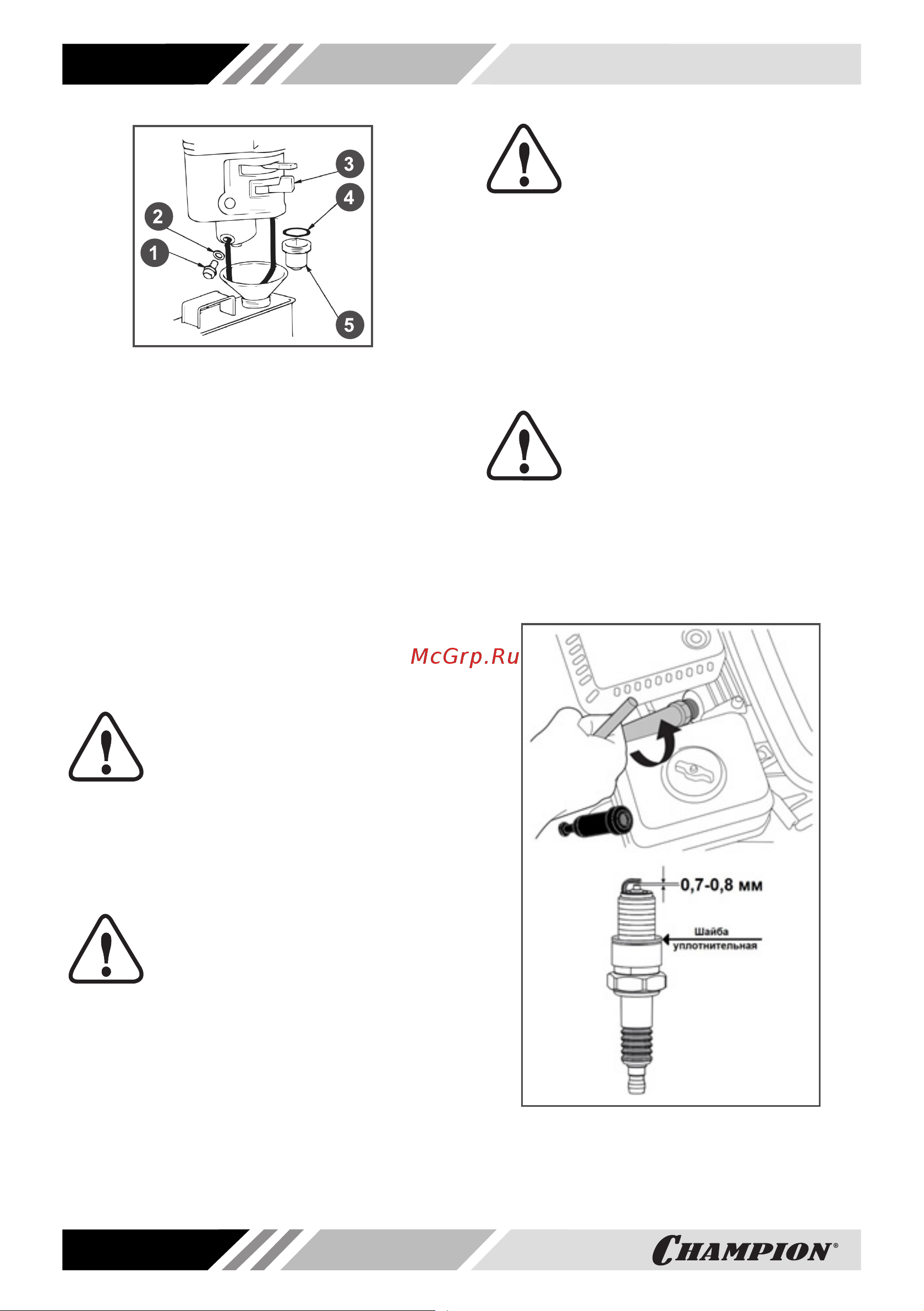

Рис. 22 Обслуживание фильтра-
отстойника
1. Болт 2. Шайба 3. Рычаг топливного крана
4. Кольцо уплотнительное 5. Стакан
отстойника
4. Открутите стакан отстойника 5, вы-
лейте из него топливо в заранее
подготовленную емкость (Рис. 22).
5. Промойте стакан отстойника.
6. Закрутите стакан отстойника и болт
сливного отверстия.
РЕГУЛИРОВКА ЗАЗОРОВ
КЛАПАНОВ
ВНИМАНИЕ!
Зазоры клапанов необходимо
проверять через каждые 300
часовработы.
Зазор впускного клапана: 0,1± 0,02 мм (хо-
лодный двигатель).
Зазор выпускного клапана: 0,15 ± 0,02 мм
(холодный двигатель).
ВНИМАНИЕ!
Данная операция должна вы-
полнятьсятольковавторизо-
ванномсервисномцентре.
ОБСЛУЖИВАНИЕ СВЕЧИ
ЗАЖИГАНИЯ
Рекомендованная свеча зажигания F7RTC
или ее аналоги (CHAMPION- RN7YC,
NGK- BPR7ES, DENSO- W22EPR-U).
ВНИМАНИЕ!
Использование свечи зажига-
ния, отличной по своим пара-
метрам от рекомендованной,
можетпривестиквыходудвигателяиз
строя.Двигательвэтомслучаенепод-
лежитремонтупогарантии.
1. Снимите колпачок высоковольтного
провода со свечи зажигания и удали-
те грязь вокруг свечи зажигания.
2. Открутите свечу зажигания свечным
ключом.
ВНИМАНИЕ!
Никогданеоткручивайтесве-
чу,покадвигательполностью
неостыл—существуетопас-
ностьповреждениярезьбовойчастиго-
ловкицилиндра.
3. Проверьте свечу зажигания, если
электроды изношены или поврежде-
на изоляция, замените свечу.
Рис. 23 Обслуживание свечи
зажигания
