Champion BC5712 [29/36] Регулировка тросов

4. Снимите ремень 2 заднего хода со

шкивов шестерни 3 заднего хода и ре-

дуктора 5 (Рис. 26).

5. Установку ремней привода произве-

дите в обратной последовательности.

При необходимости, произведите

регулировку тросов включения перед-

него и заднего хода.

6. Установите кожух защитный ремней.

РЕГУЛИРОВКА ТРОСОВ

Тросы включения переднего и заднего

хода должны быть отрегулированы так,

чтобы при полностью нажатом рычаге

включения переднего или заднего хода

пружина 1 троса включения переднего

хода и пружина 2 троса включения задне-

го хода были растянуты на 0,5-1 см (Рис.

28).

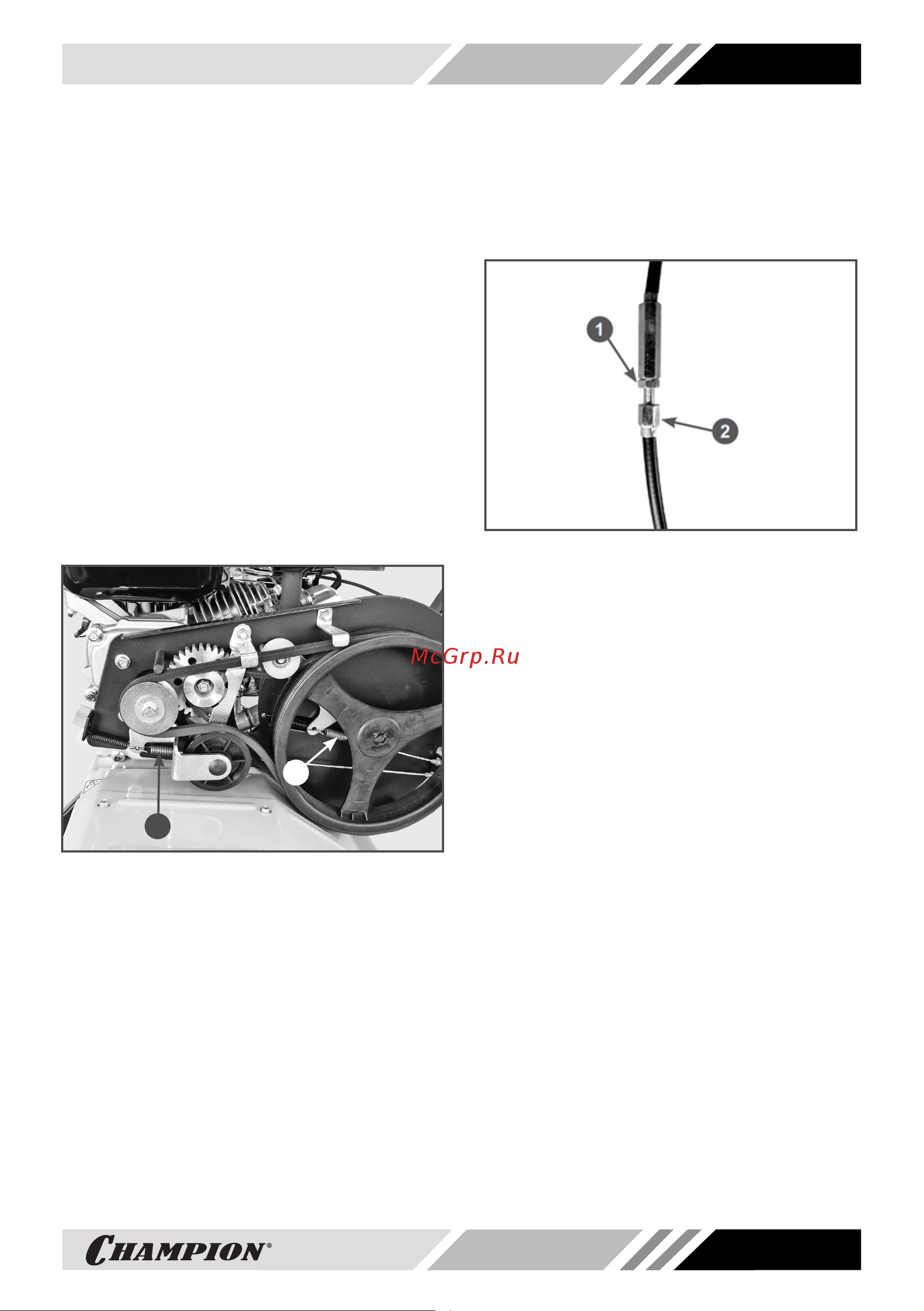

Рис. 28 Проверка регулировки тросов

1. Пружина троса включения переднего хода

2. Пружина троса включения заднего хода

Если данное требование не выполняет-

ся, необходимо выполнить регулировку.

Для этого, ослабьте стопорную гайку 1

и закрутите или открутите регулировоч-

ный винт 2 при необходимости (Рис. 29).

Затяните стопорную гайку.

Рис. 29 Регулировка тросов

включения хода

1. Гайка стопорная 2. Винт регулировочный
