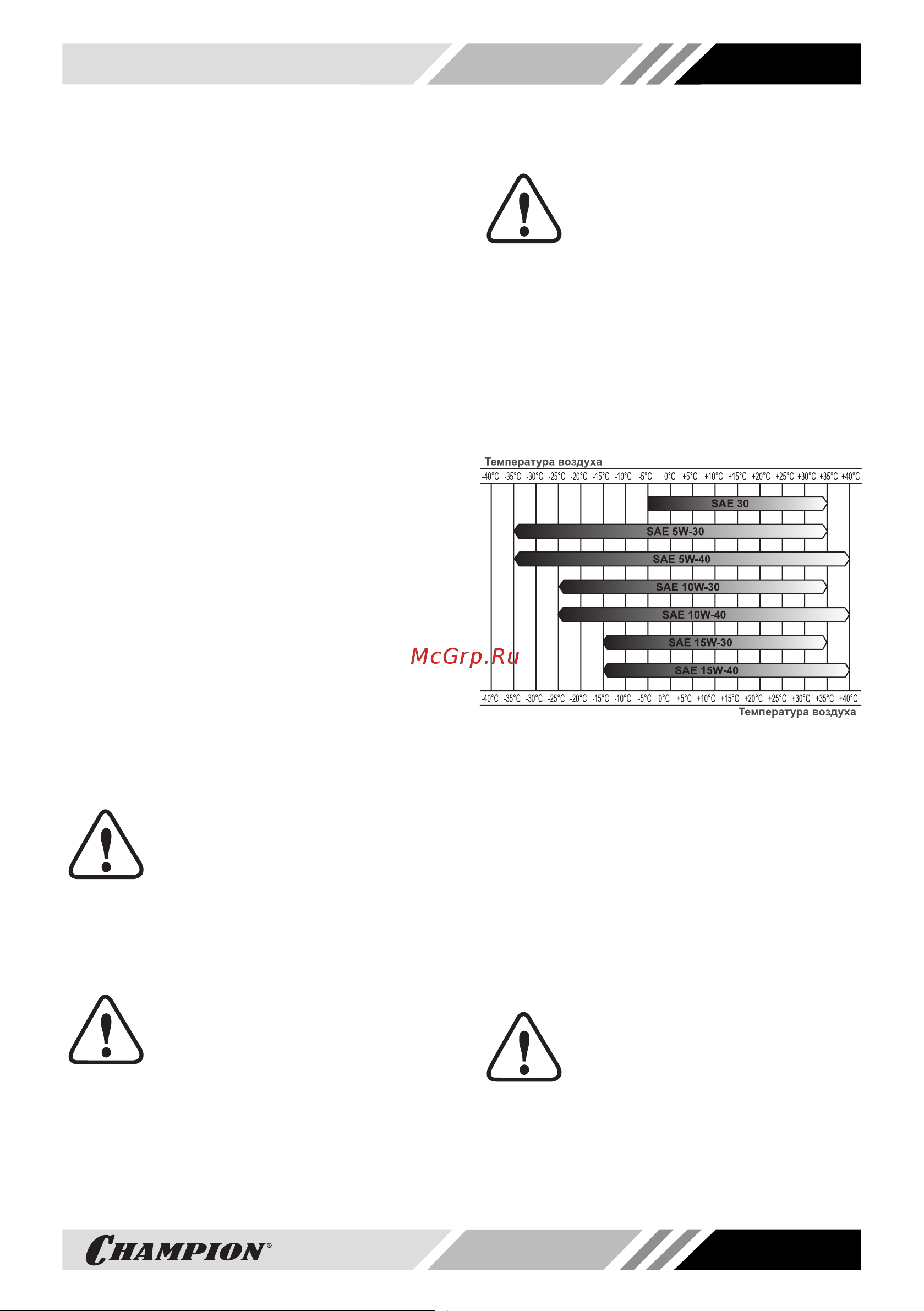

![Champion BC5712 [15/36] Подготовка к работе и эксплуатация](/views2/1917103/page15/bgf.png)
15
9. ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ
К эксплуатации допускается персонал
первого квалификационного уровня (не
требующий специальной квалификации).
ПОДГОТОВКА К РАБОТЕ
Перед началом работы необходимо сде-
лать следующее:
1. Приготовить моторное масло,
заправить двигатель нового мото-
культиватора маслом или проверить
уровень масла и долить его при
необходимости.
2. Приготовить топливо и заправить то-
пливный бак.
3. Проверить затяжку резьбовых соеди-
нений крепежных элементов.
4. Проверить исправность органов
управления и предохранительных
элементов.
5. Проверить исправность навесного
или дополнительного оборудования.
6. Подготовить рабочую зону, при
необходимости оградить ее пред-
упреждающими табличками.
МОТОРНОЕ МАСЛО
ВНИМАНИЕ!
Мотокультиватор постав-
ляется с завода без масла
в картере двигателя. Перед
запуском в работу необходимо залить
необходимое количество чистого мо-
торного масла для четырехтактных
двигателей.
ВНИМАНИЕ!
Каждый раз перед запуском
двигателя необходимо прове-
рятьуровеньмаславкартере,
при необходимости доливать. Мотор-
ноемаслоявляетсяважнымфактором,
влияющим на срок службы двигателя.
Необходимосвоевременнопроизводить
заменумаславдвигателе.
ВНИМАНИЕ!
Нельзя применять масло для
двухтактных двигателей.
Рекомендуется применять
моторноемаслодлячетырехтактного
бензинового двигателя категории SL
ивышепосистемеклассификацииAPI.
ВязкостьмаслапоклассификацииSAE
выбираетсяв зависимости от темпе-
ратуры окружающего воздуха, при ко-
торойбудетработатьдвигатель.При
выборе вязкости масла пользуйтесь
таблицей,показаннойнаРис.9.
Рис. 9 Определение вязкости масла
При температуре воздуха выше +5°С реко-
мендуется применять масло CHAMPION
SAE30. При температуре воздуха ниже
+5°С рекомендуется применять масло
CHAMPION SAE 5W30 (CHAMPION SAE
10W40). Допускается применение масла
других производителей, соответствующе-
го категории SL и выше по классификации
API и соответствующего вязкости по клас-
сификации SAE в зависимости от темпе-
ратуры окружающего воздуха.
ВНИМАНИЕ!
Несвоевременная замена мас-
ла, работана масле, отрабо-
тавшем свой ресурс, работа
на постоянно пониженном уровне мас-
ла,работанамасле,несоответствую-
щем температуре окружающей среды,
приведетквыходудвигателяизстроя.
Двигательвэтомслучаенеподлежит
ремонтупогарантии.
