25
ОБСЛУЖИВАНИЕ ФИЛЬТРОВ
ТОПЛИВНОГО БАКА
В топливном баке установлены два сет-
чатых топливных фильтра. Один фильтр
устанавливается в заливной горловине
топливного бака. Второй фильтр кон-
структивно объединен со штуцером то-
пливного бака и установлен внутри бака
(Рис. 20).

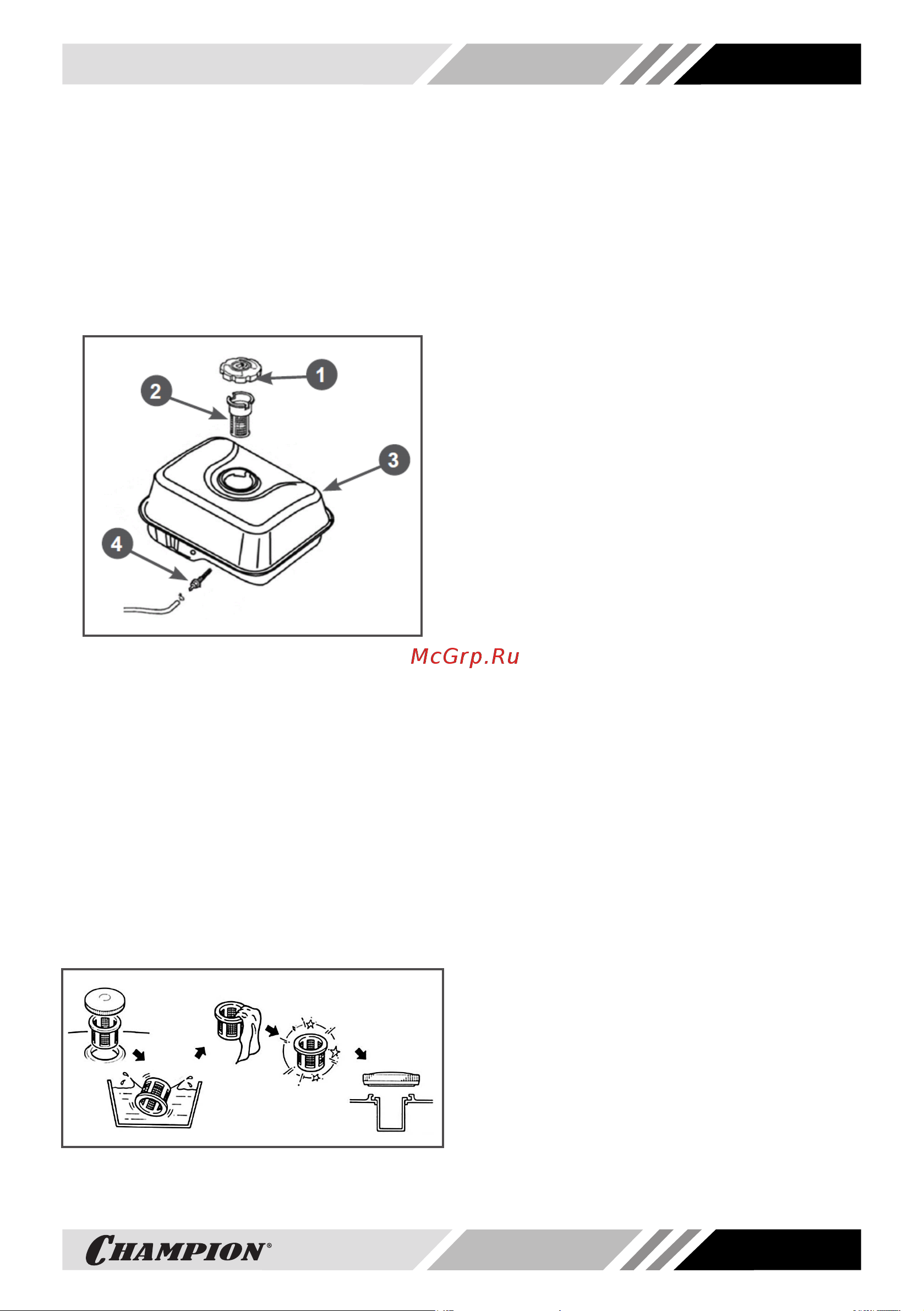

Рис. 20 Топливные фильтры
1. Крышка топливного бака 2. Фильтр
сетчатый в горловине топливного бака
3. Бак топливный 4. Штуцер топливного бака
с фильтром
Топливный фильтр 2, установленный
в горловине бака, проверяйте при каж-
дой заправке бака топливом. При необ-
ходимости вынимайте сетчатый фильтр
из бака и производите его очистку (Рис.
21). Регулярно проверяйте целостность
сетчатого фильтра, при обнаружении ме-
ханических повреждений замените сет-
чатый фильтр.
Рис. 21 Обслуживание фильтра
топливного бака
Через каждые 300 часов работы необ-
ходимо производить очистку топливного
бака от грязи и конденсата. Одновре-
менно с очисткой топливного бака не-
обходимо проверять и очищать фильтр
4, установленный внутри бака (Рис. 20).
Поврежденный или сильно загрязненный
фильтр необходимо заменить.
Порядок очистки топливного бака
1. Открутите гайки и болты крепления
топливного бака.
2. Извлеките топливный бак из поса-
дочного места и снимите топливный
шланг с выходного штуцера топлив-
ного бака.
3. Выкрутите из топливного бака вы-
ходной штуцер 4 и произведите
его очистку (Рис. 20). Внимательно
осмотрите сетчатый фильтр. При
обнаружении механических повреж-
дений замените штуцер топливного
бака.
4. Промойте топливный бак чистым
бензином.
5. Установку топливного бака
и фильтров произведите в обратной
последовательности.
ОБСЛУЖИВАНИЕ ФИЛЬТРА-
ОТСТОЙНИКА КАРБЮРАТОРА
1. Установите рычаг топливного крана 3
в положение «ЗАКРЫТО» (Рис. 22).
2. Установите под карбюратор подходя-
щую емкость.
3. Открутите болт 1 сливного отверстия
и слейте топливо из поплавковой ка-
меры карбюратора (Рис. 22).
