16
ВНИМАНИЕ!
Помните, что датчик уровня
масла(приегоналичии)нега-
рантирует на 100% останов-
ку двигателя при пониженном уровне
маславкартере.
ВНИМАНИЕ!
При запуске в работу нового
мотокультиватораперваяза-
менамаславдвигателепроиз-
водитсячерез5часовработы.Вторая
замена масла через 25 часов работы.
Все последующие замены масла в дви-
гателе производятся через каждые 50
часовработымотокультиватора.
ЗАПРАВКА ДВИГАТЕЛЯ НОВОГО
МОТОКУЛЬТИВАТОРА МАСЛОМ
1. Установите мотокультиватор так,
чтобы двигатель находился в гори-
зонтальной плоскости.
2. Открутите крышку-щуп маслозалив-
ной горловины и извлеките щуп (Рис.
10).

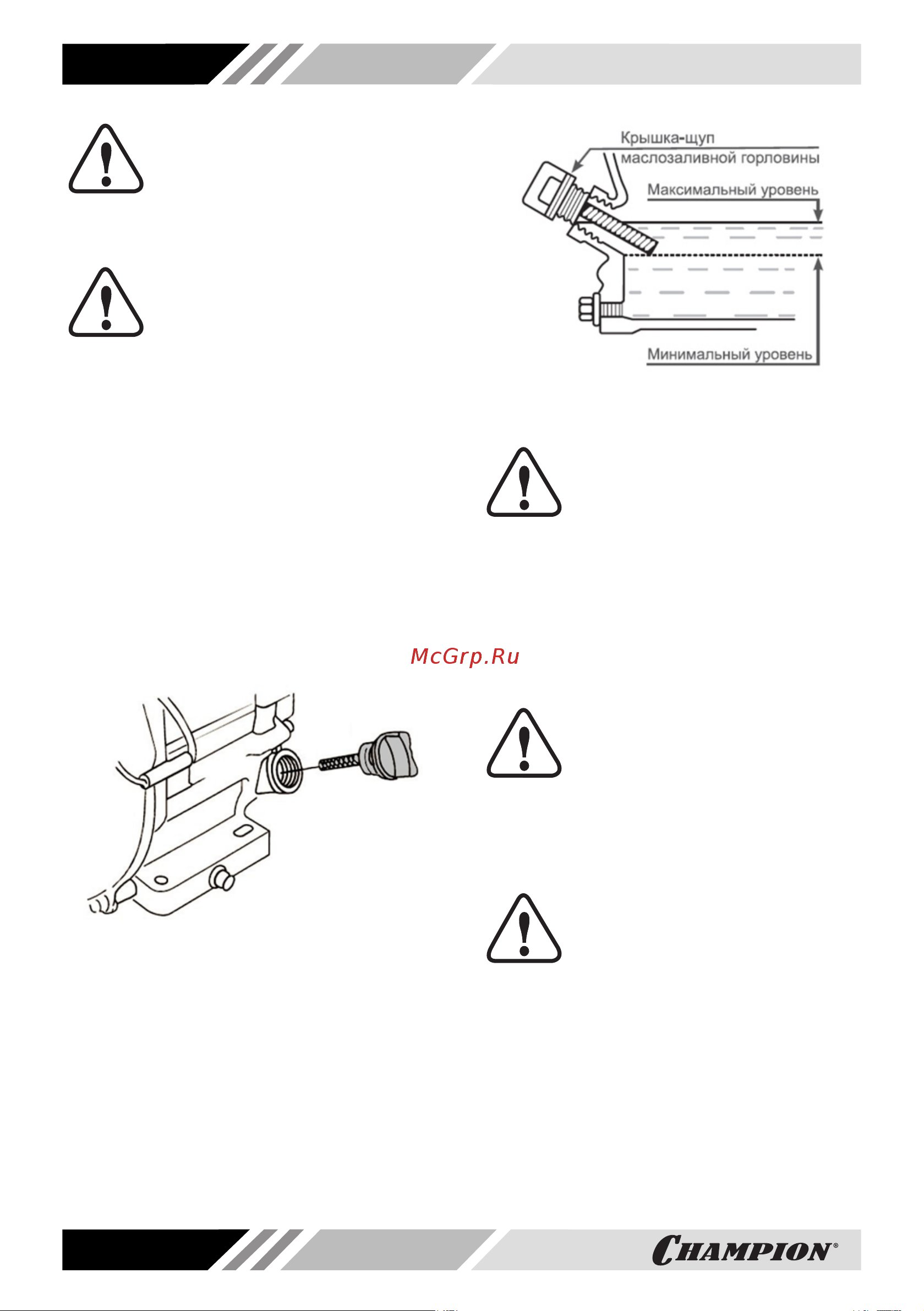

Рис. 10 Крышка-щуп маслозаливной
горловины
3. Залейте необходимый объём масла
рекомендованной категории и вязко-
сти, соответствующей температуре
окружающего воздуха.
4. Установите крышку-щуп в отверстие
горловины, не закручивая (Рис. 11).
5. Аккуратно вытащите щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
Рис. 11 Проверка уровня масла в
картере
ПРИМЕЧАНИЕ!
Максимальный уровень масла
в картере соответствует
нижней кромке заливного от-
верстия(Рис.11).
При недостаточном уровне масла в кар-
тере необходимо долить чистое масло
до верхней отметки на щупе, что соот-
ветствует нижней кромке заливного от-
верстия (Рис. 11).
6. Плотно закрутите крышку-щуп.
ВНИМАНИЕ!
После заправки, замены или
проверки уровня масла визу-
альнымосмотромпроверяйте
отсутствиепротечекмаслаизкарте-
ра.Проверяйтенадежностьустановки
крышки-щупамаслозаливнойгорловины
передкаждымзапускомдвигателя.
ВНИМАНИЕ!
Не допускайте долговре-
менного контакта кожи рук
с маслом. Всегда тщательно
мойтерукичистойводойсмылом.Хра-
нитеотработанноемасловспециаль-
ной емкости. Запрещается выливать
отработанноемаслоназемлюиливка-
нализацию.
Перед запуском двигателя необходимо
проверить уровень масла в картере:
1. Установите мотокультиватор так,
чтобы двигатель находился в гори-
зонтальной плоскости.
