20
КУЛЬТИВАЦИЯ
1. Установите мотокультиватор в начале
обрабатываемого участка.
2. С усилием потяните за стопор 1
вилки колес и вытяните его из рамы
мотокультиватора. Поднимите
транспортировочные колеса 2 в мак-
симально верхнее положение, после
чего отпустите отпустите стопор 1,
колеса должны остаться в поднятом
положении (Рис. 17). При необходи-
мости, пошатайте колёса вверх-вниз
для того, чтобы стержень стопора во-
шел в отверстие в вилке колёс.
2
1

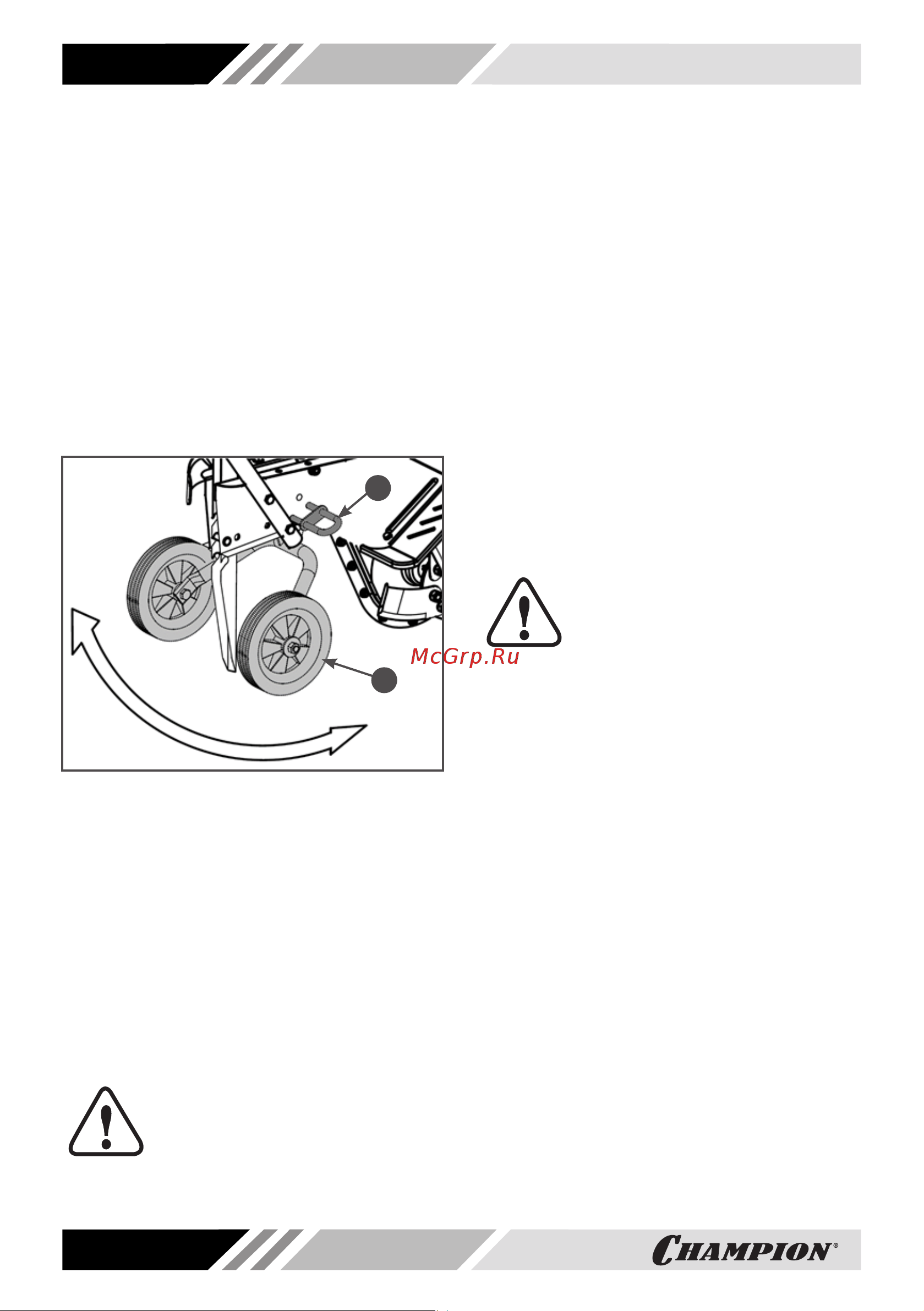

Рис. 17 Подъём транспортировочных
колёс
1. Стопор 2. Колеса транспортировочные
3. Запустите двигатель и прогрейте
его в течение 1-3 минут на холостых
оборотах.
4. Переведите рычаг газа в положение
1 максимальных оборотов двигателя
(Рис. 15).
5. Нажмите полностью рычаг 8 включе-
ния переднего хода (Рис. 1). При этом
фрезы начнут вращаться.
ВНИМАНИЕ!
Наклон двигателя во время
работынедолженпревышать
15° в каждом направлении.
Недостаточная смазка может стать
причиной выхода двигателя из строя,
что не будет являться гарантийным
случаем.Такжевозможнаутечкатопли-
ва.
Глубина обработки почвы зависит от по-
ложения сошника, чем глубже сошник
входит в землю, тем больше глубина об-
работки. Обработку почвы рекомендуется
начинать, вставив палец в среднее отвер-
стие сошника.
Если происходит увеличение частоты
вращения фрез с одновременным умень-
шением глубины обработки, нажатием на
рукоятки управления заглубите сошник.
Если мотокультиватор не движется впе-
ред, а фрезы «зарываются» в землю, от-
пустите рычаг включения переднего хода,
и, нажав на рычаг включения заднего
хода, вытащите мотокультиватор из по-
чвы.
ОСТОРОЖНО!
При движении задним ходом
соблюдайте особую осторож-
ность,чтобыне споткнуться
инеупасть.
Уменьшите глубину обработки, пере-
ставив сошник в кронштейне на одно от-
верстие выше, после этого продолжите
культивацию. При необходимости, слегка
приподнимайте мотокультиватор за ра-
бочие рукоятки. На твердых почвах и це-
линных участках обработку производите
в несколько приёмов, каждый раз увели-
чивая глубину обработки заглублением
сошника. Этим достигается хорошее дро-
бление комков почвы и обеспечивается
наиболее равномерная ее структура. При
обработке рыхлой почвы следите, чтобы
фрезы не углублялись полностью в почву,
вызывая перегрузку двигателя.
В процессе обработки почвы простран-
ство между фрезами и корпусом редукто-
ра может забиваться камнями, проволо-
кой и другими предметами. В этом случае
во избежание повреждения мотокульти-
ватора необходимо заглушить двигатель
и удалить застрявшие во фрезах пред-
меты.
