12
КОМПЛЕКТНОСТЬ
Комплектность мотокультиватора приве-
дена в Таблице 1.
Таблица 1. Комплектность
Наименование Кол-во
Мотокультиватор 1 шт.
Руководство по эксплуатации 1 шт.
Рукоятки рабочие с рычагами в
сборе
1 шт.
Стойка рабочих рукояток 2 шт.
Фрезы 1 к-т
Сошник 1 шт.
Крыло защитное 2 шт.
Ключ свечной с воротком 1 шт.
Ключ шестигранный 5 мм 1 шт.
Ключ рожковый 10 х 12 мм 1 шт.
Рукоятка транспортировочная
передняя
1 шт.
Пакет с крепежом 1 к-т
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
ситьизменениявкомплектность.
Мотокультиватор поставляется в практи-
чески собранном состоянии.
Для окончательной сборки мотокультива-
тора выполните следующее:
1. Извлеките из упаковки содержимое.
2. Установите фрезы на выходной вал
редуктора, закрепите их пальцами 1
и шплинтами 2 (Рис. 2).
Для примера на Рис. 2 показана установ-
ка левых фрез.
8. СБОРКА
1
2
A
B
C

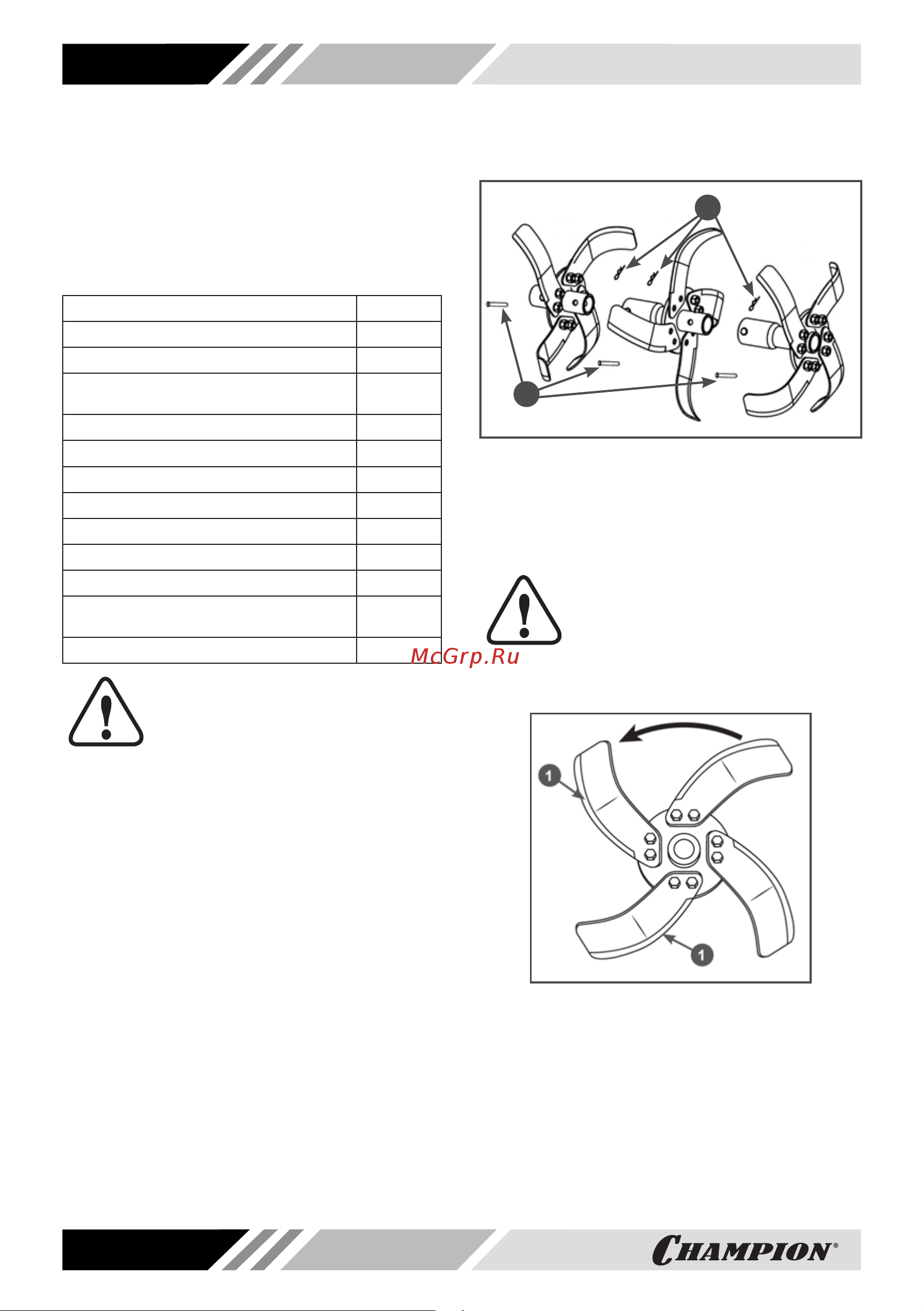

Рис. 2 Установка фрез
А. Внутренняя левая фреза
В. Средняя левая фреза
С. Внешняя левая фреза
1. Палец 2. Шплинт
ПРИМЕЧАНИЕ!
Фрезы должны быть уста-
новлены так, чтобы лезвия 1
ножейврезалисьв землюпри
движении мотокультиватора вперед
(Рис.3).
Рис. 3 Правильная установка фрез
(вид слева)
1. Лезвие ножа
3. Установите сошник 3 в раму мото-
культиватора (Рис. 4). Совместите
паз в сошнике и отверстие в раме
и вставьте в отверстие палец 1 (Рис.
4). Зафиксируйте палец шплинтом 2
(Рис. 4).
