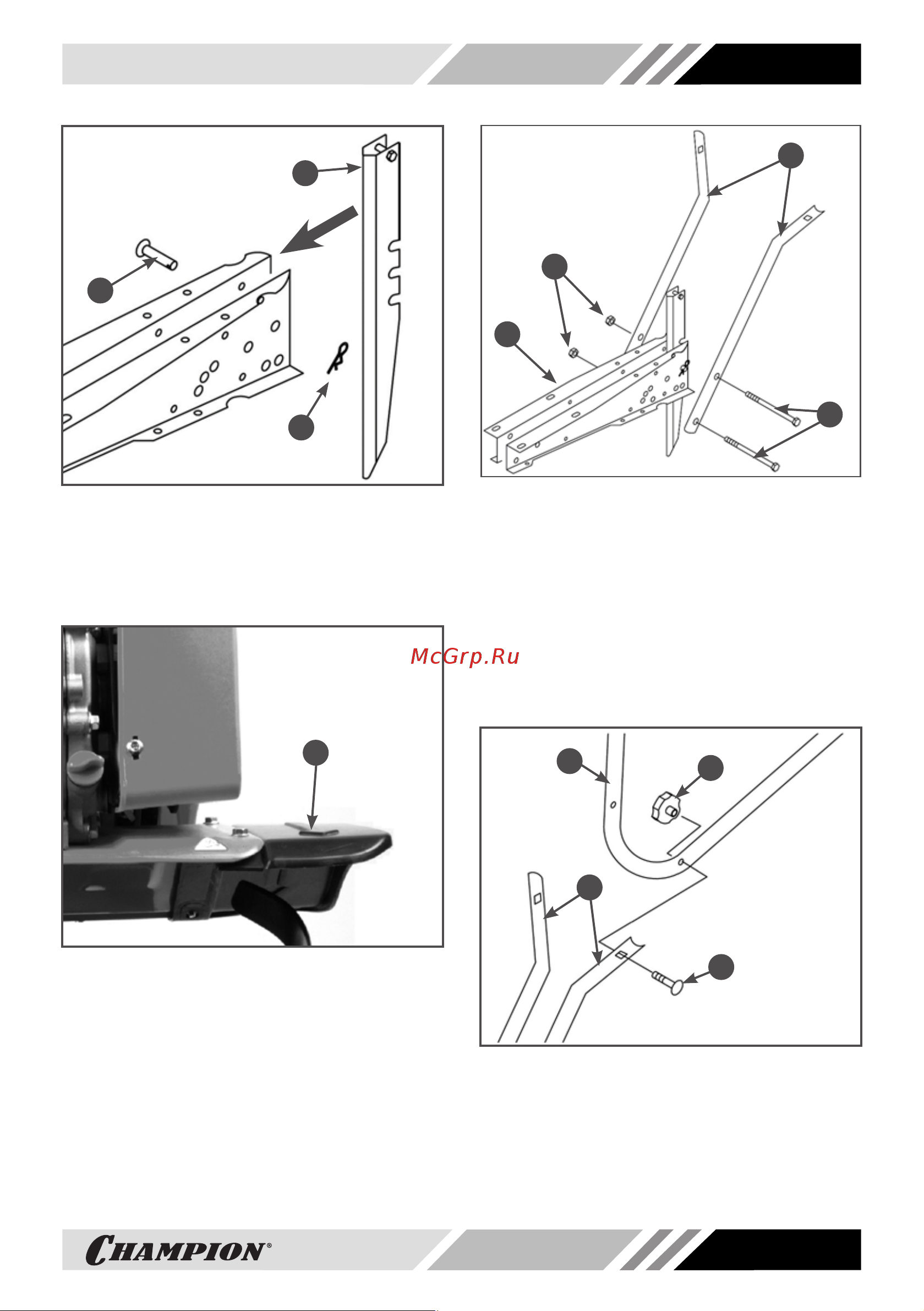

Рис. 4 Установка сошника

1. Палец 2. Шплинт 3. Сошник

4. Установите на мотокультиватор за-

щитные крылья 1 и закрепите их

с помощью болтов и гаек (Рис. 5).

Рис. 5 Установка защитных крыльев

1. Крыло защитное

5. Установите стойки 3 рабочих рукояток

на раму 1 (Рис. 6). Совместите от-

верстия в раме 1 и стойках 3 рабочих

рукояток и вставьте в отверстия бол-

ты 4 и закрутите гайки 3 (Рис. 6).

Рис. 6 Установка стоек рабочих

рукояток

1. Рама 2. Гайки

3. Стойка рабочих рукояток

4. Болты

6. Установите на стойки 2 рабочие руко-

ятки 1 (Рис 7). Совместите отверстия

в стойках 2 и рукоятках 1, вставьте

в отверстия болты 4 и закрутите ба-

рашковые гайки 3 (Рис. 7).

Рис. 7 Установка рабочих рукояток

1. Рукоятки рабочие

2. Стойки рабочих рукояток

3. Гайка барашковая

4. Болт крепления рукояток
