7. Установите на правую рабочую ру-
коятку рычаг 2 газа (Рис. 8). Для
установки рычага газа выполните
следующее: совместите отверстия
в правой рабочей рукоятке и корпусе
рычага 2 газа, вставьте в отверстие
болт 3 и закрутите гайку 1 до упора
(Рис. 8).
1
2
3

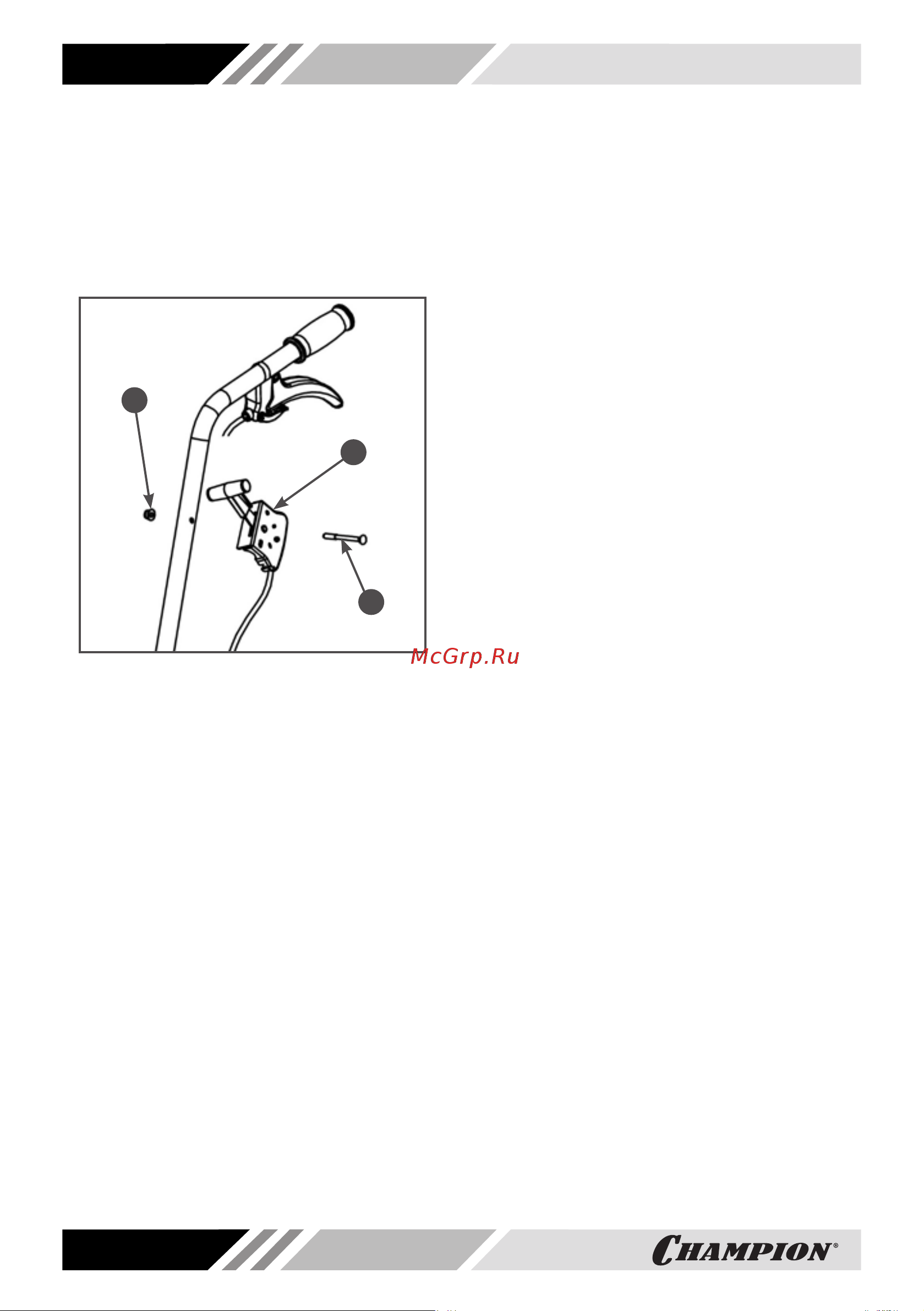

Рис. 8 Установка рычага газа
1. Скоба крепления кронштейна
2. Кронштейн с рычагами включения
переднего и заднего хода
3. Гайка крепления рычага газа
4. Рычаг газа
5. Болт крепления рычага газа
8. Вставьте транспортировочную ру-
коятку в раму мотокультиватора,
совместите отверстия в раме и транс-
портировочной рукоятке и вставьте
в отверстия пальцы. Закрепите паль-
цы шплинтами.
