27
4. Измерьте зазор между электродами
свечи зажигания специальным щу-
пом. Зазор должен быть 0,7-0,8 мм
(Рис. 23). При увеличении или
уменьшении требуемого зазора,
рекомендуется заменить свечу,
так как регулировка зазора
может привести к изменению каче-
ства искрообразования.
5. Аккуратно закрутите свечу зажигания
руками.
6. После того, как свеча зажигания
установлена на место, затяните её
свечным ключом.
ВНИМАНИЕ!
Приустановкеновойсвечиза-
жиганиядляобеспечениятре-
буемой затяжки, закрутите
свечу ключом еще на 1/2 оборота после
посадки буртика свечи на уплотнитель-
нуюшайбу.Приустановкебывшейвэкс-
плуатациисвечизажигания,дляобеспече-
ниятребуемойзатяжкизакрутитесвечу
ключомещена1/4-1/8оборотапослепо-
садкибуртикасвечинауплотнительную
шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не затяну-
таядолжнымобразомиличрез-
мернозатянутаясвечазажиганияможет
привестикповреждениюдвигателя.
7. Установите на свечу зажигания колпа-
чок высоковольтного провода.
ОБСЛУЖИВАНИЕ РЕДУКТОРА
Редуктор нового мотокультиватора сма-
зан на заводе-изготовителе. В процессе
эксплуатации через каждые 6 месяцев
или 100 часов работы (в зависимости от
того, что наступит раньше) добавляйте
50 г смазки в корпус редуктора. В каче-
стве смазки используйте универсальную
смазку CHAMPION EP-0.
Для добавления смазки в редуктор вы-
полните следующее:
1 Установите мотокультиватор на ров-
ной горизонтальной поверхности.
2. Извлеките из корпуса редуктора
пробку 1 (Рис. 24).
1

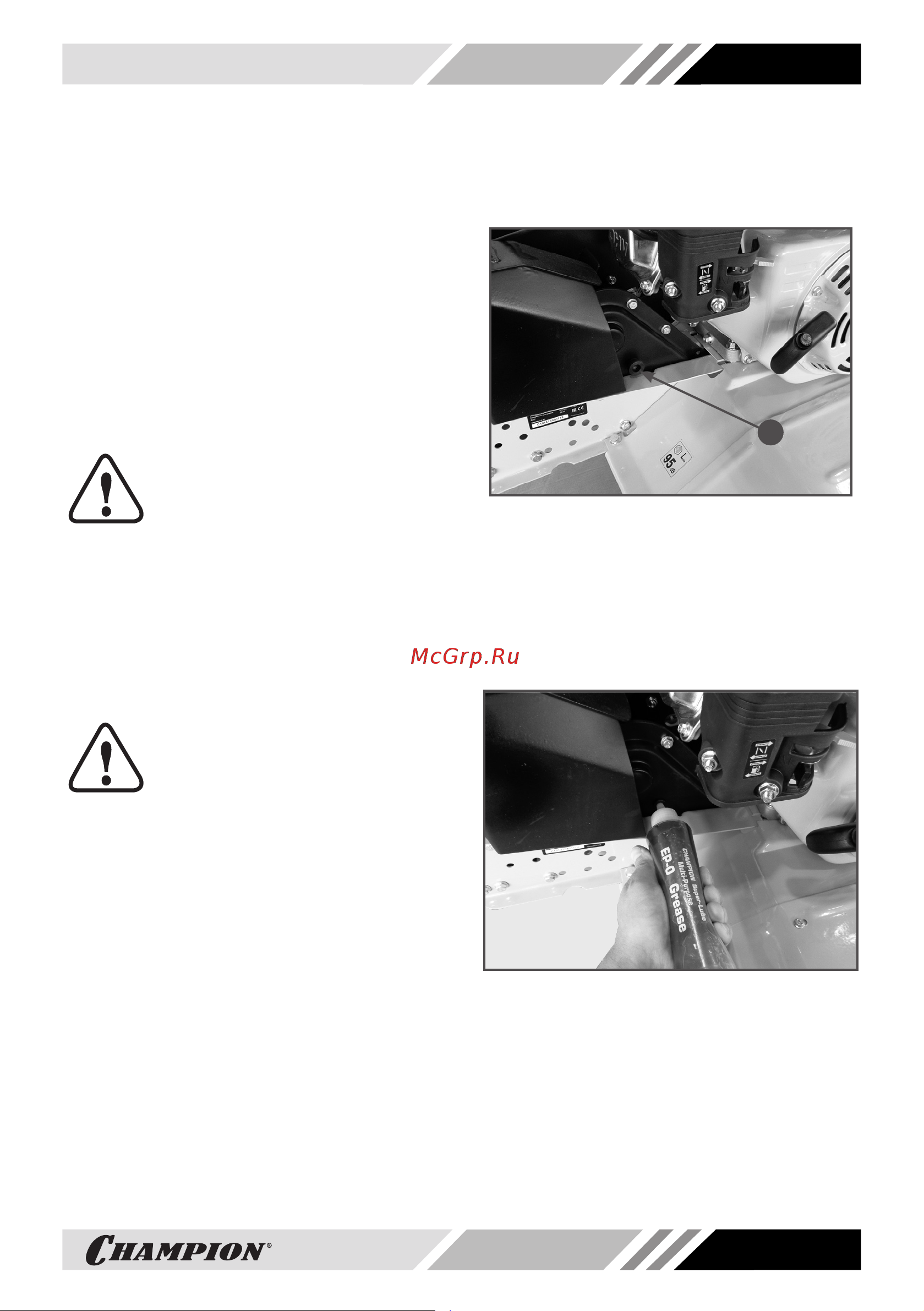

Рис. 24 Расположение пробки
отверстия для добавления смазки в
редуктор
1. Пробка
3. Через отверстие в корпусе редуктора
добавьте в редуктор около 50 г смазки
CHAMPION EP-0 (Рис. 25).
Рис. 25 Добавление смазки в
редуктор
4. Установите обратно в корпус редукто-
ра пробку отверстия для добавления
смазки.
