ОБСЛУЖИВАНИЕ ПРИВОДНЫХ
РЕМНЕЙ
ПРЕДУПРЕЖДЕНИЕ!
Никогда не пытайтесь про-
верить клиновые ремни при
работающем двигателе.
В случае попадания рук между клино-
вымиремнямиишкивамивозможнысе-
рьезные травмы. Всегда используйте
защитныеперчатки.
ПРИМЕЧАНИЕ!
Ремни привода необходимо
проверять через каждые 50
часовработы.
Проверка клиновых ремней:
1. Открутите болты крепления
и снимите кожух 13 защитный ремней
(Рис. 1).
2. Проверьте состояние ремней. Если
ремни протерты, надорваны или
заметны иные повреждения, они
должны быть незамедлительно
заменены.
Замена клиновых ремней:
Для замены приводных ремней выполни-
те следующее:
1. Открутите болты и гайки крепления
кожуха и снимите кожух 13 защитный
ремней (Рис. 1).
2. Снимите ремень 1 переднего хода со
шкивов вала двигателя 7 и редуктора
5 (Рис. 26).
1
7
2
6
3
5
4

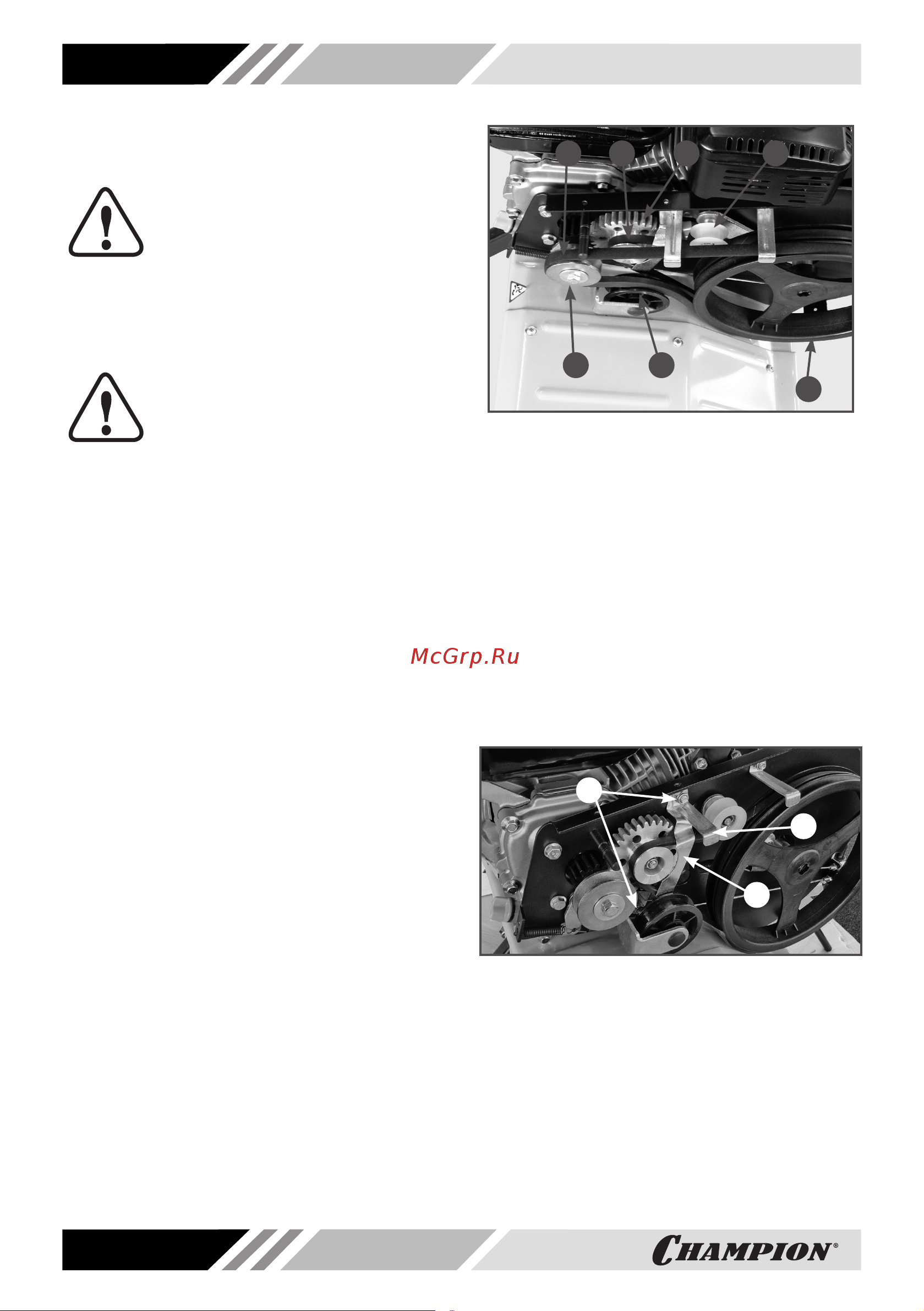

Рис. 26 Обслуживание ремней
привода
1. Ремень клиновой переднего хода
2. Ремень клиновой заднего хода
3. Шестерня заднего хода
4. Ролик натяжной ремня заднего хода
5. Шкив ведомый (вала редуктора)
6. Ролик натяжной ремня переднего хода
7. Шкив ведущий (вала двигателя)
3. Открутите болты и гайки 1 крепления
успокоителя 2 ремня переднего хода
и ограничительной пластины 3 ремня
заднего хода и снимите успокоитель 2
и пластину 3 (Рис. 27).
1
3
2
Рис. 27 Снятие ремня заднего хода
1. Гайка крепления (2 шт.)
2. Успокоитель ремня переднего хода
3. Пластина ограничительная ремня
заднего хода
