< 2. Подключение > 2-5

YOKOGAWA IM 01C25T01-06RU

2.5 Соединение между DPharp и

HART-конфигуратором

HART-конфигуратор может осуществлять интерфейсную

связь с датчиком из диспетчерской, с места расположе-

ния датчика, и с любых других мест подключения прово-

дов к контуру. Для осуществления связи конфигуратор

должен подключаться к сигнальной линии параллельно

датчику; соединения не имеют полярности. Цифровой

сигнал HART накладывается на аналоговый сигнал. На

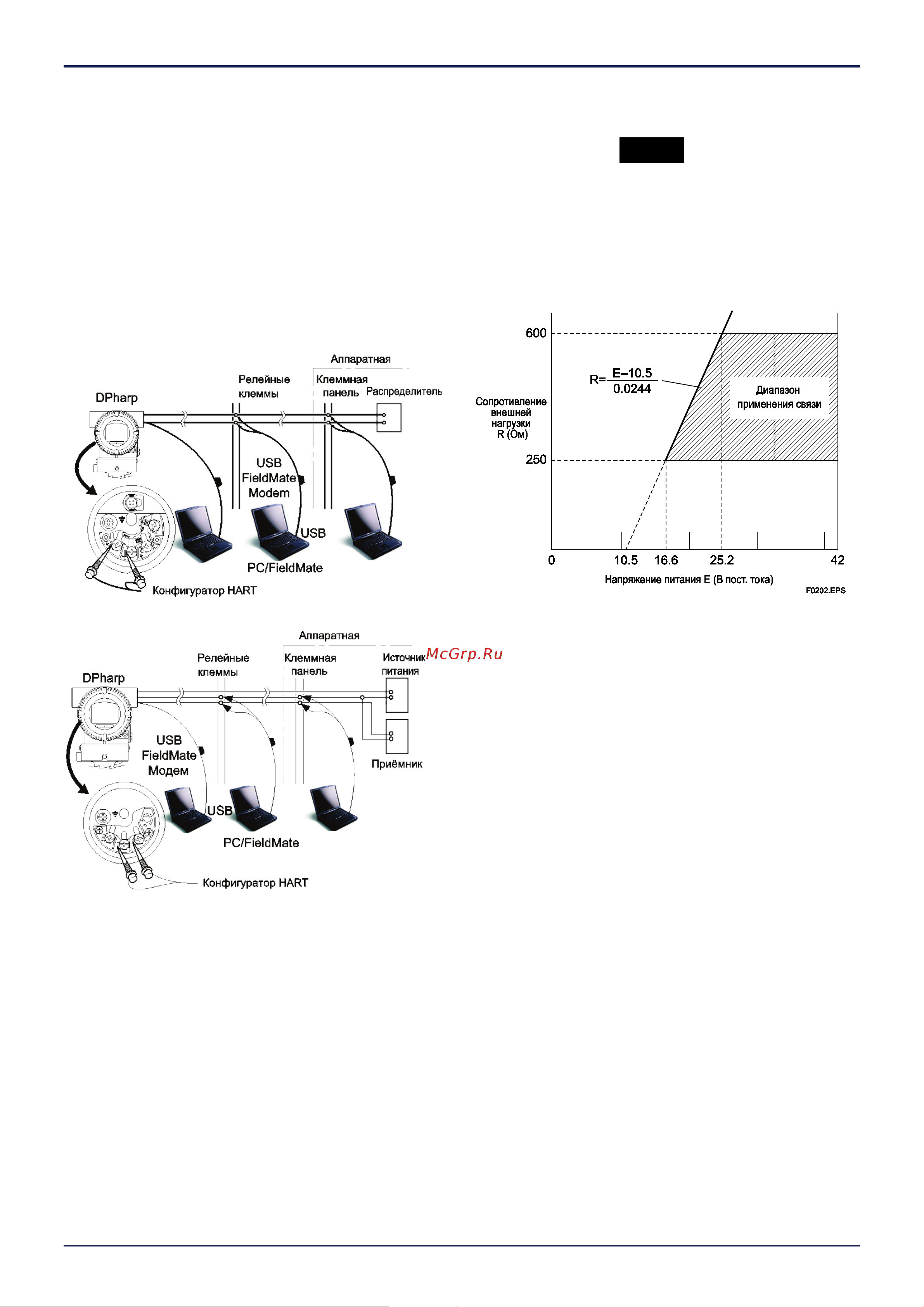

Рис. 2.2 показано подключение проводов DPharp для

прямого интерфейса с места расположения датчика.

HART-конфигуратор можно также использовать для лю-

бого удалённого доступа с любой клеммной колодки.

 Выход 4-20 мА

 Выход 1-5В (3-проводной)

Рисунок 2.2 Подключение конфигуратора

2.6 Напряжение источника

питания и сопротивления

нагрузки 4-20мА

При выполнении конфигурирования контура убедитесь,

что сопротивление внешней нагрузки соответствует диа-

пазону, показанному на приведённом ниже рисунке.

(Примечание) В случае применения датчиков искробез-

опасного исполнения в сопротивление внешней нагрузки

следует включать и сопротивление барьера безопасно-

сти.

Рисунок 2.3 Зависимость между напряжением питания и со-

противлением внешней нагрузки
