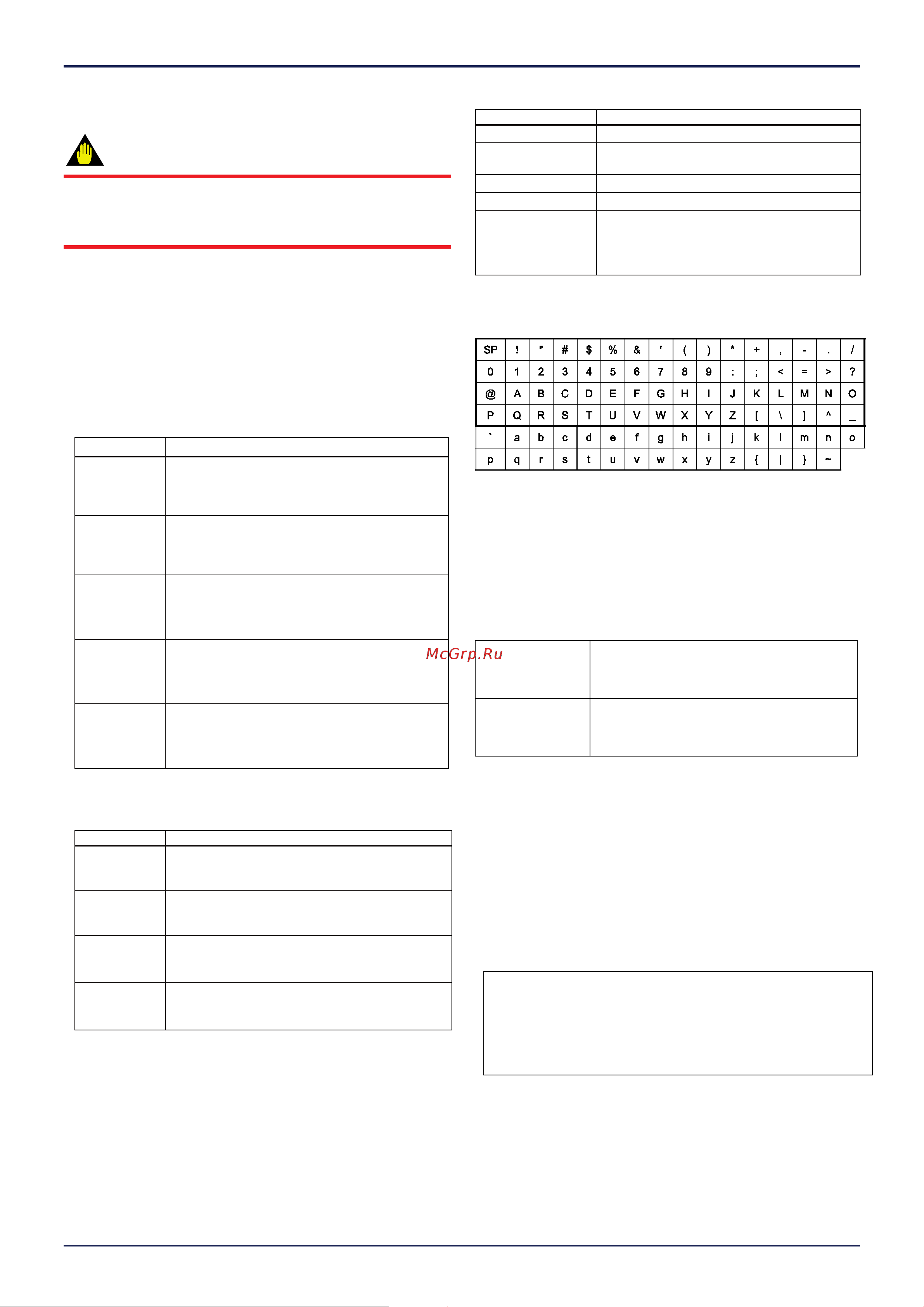

< 3. Установка параметров > 3-10
YOKOGAWA IM 01C25T01-06RU
3.2 Базовые установки
ВАЖНО
После установки и передачи данных с помощью конфигу-
ратора HART подождите 30 секунд, прежде чем выклю-
чать преобразователь. Если отключить его слишком рано,
установки не сохранятся.
3.2.1 Информация о тэге и устройстве
Номер тега и информация об устройстве устанавлива-
ются в заводских условиях перед отправкой, если они
были указаны при заказе. Для проверки номера тега и ин-
формации об устройстве выполните представленную
ниже процедуру.
Процедура вызова экрана с помощью DD и DTM
(кроме EJX HART 5 DTM на основе FDT1.2)
Параметр
Процедура
Тег
[Корневое меню] → Device setup/Настройка
прибора → Basic setup/Базовые настройки →
Device information/Информация об устройстве
→ Tag/Тег → Tag
Длинный тег
(только
HART 7)
[Корневое меню] → Device setup/Настройка
прибора → Basic setup/Базовые настройки →
Device information/Информация об устройстве
→ Tag/Тег → Long Tag/Длинный тег
Описатель
[Корневое меню] → Device setup/Настройка
прибора → Basic setup/Базовые настройки →
Device information/Информация об устройстве
→ Descriptor/Описатель
Сообщение
[Корневое меню]
→ Device setup/Настройка
прибора → Basic setup/Базовые настройки →
Device information/Информация об устройстве
→ Message/Сообщение
Дата
[Корневое меню] → Device setup/Настройка
прибора → Basic setup/Базовые настройки →
Device information/Информация об устройстве
→ Date/Дата
Процедура вызова экрана с помощью EJX HART 5
DTM на основе FDT1.2
Параметр
Процедура
Тег
Easy Setup/Быстрая настройка → Tag or
Configuration/Теги и конфигурация → HART →
Tag/Тег
Описатель
Configuration/Конфигурация → Device
information 1/Информация об устройстве 1→
Descriptor/Описатель
Сообщение
Configuration/Конфигурация → Device
information 1/Информация об устройстве 1→
Message/Сообщение
Дата
Configuration/Конфигурация → Device
information 1/Информация об устройстве 1→
Date/Дата
При изменении номера тега и информации об устройстве
следует учитывать следующие ограничения.
Параметр
Ограничения
Тег
До 8 символов или цифр*1
Длинный тег
(только HART 7)
До 32 символов или цифр *2
Описатель
До 16 символов или цифр *1
Сообщение
До 32 символов или цифр *1
Дата
мм/дд/гггг
- мм: месяц (2 цифры)
- дд: день (2 цифры)
- гггг: год (4 цифры)
*1: Можно использовать любые символы, выделенные жирной линией в
следующей таблице.
*2: Можно использовать все символы из следующей таблицы.
*: SP – однобайтовый пробел
3.2.2 Единицы измерения
Единицы измерения устанавливаются в заводских усло-
виях перед отправкой, если они были указаны при заказе.
Для изменения единиц измерения выполните представ-
ленную ниже процедуру.
Процедура вызова экрана
DD и DTM
(кроме EJX_
HART 5[1.2])
[Корневое меню] → Device
setup/Настройка прибора → Basic
setup/Базовые настройки → Units/Единицы
→ Unit
EJX_HART 5[1.2]
DTM
Easy Setup/Быстрая настройка → Unit/Еди-
ницы или Configuration/Конфигурация →
Analog Output/Аналоговый выход→
Unit/Единицы
Заметьте, что принимаемая по умолчанию установка
Yokogawa для стандартной температуры соответствует
4°C (39,2°F). При использовании единиц измерения мм
вод. ст., дюймы вод. ст. и футы вод. ст. давление варьи-
руется в зависимости от определения стандартной тем-
пературы. Если требуется стандартная температура, рав-
ная 20°C (68°F), выбирайте соответствующую этой темпе-
ратуре единицу, отмеченную (68°F).
Ниже приведены возможные единицы измерения давле-
ния.
дюймы вод.ст. (68°F)
дюймы рт.ст.
фут вод.ст. (68°F)
мм вод.ст. (68°F)
мм рт.ст.
фунт на кв. дюйм
бар
мбар
гс/см
2
кгс/см
2
Па
кПа
торр
атм
Мпа
дюймы вод.ст.
мм вод.ст.
футы вод.ст.
ГПа
