< 4. Диагностика > 4-12
YOKOGAWA IM 01C25T01-06RU
4.2.2.5 Установки сигнализации и
предупреждений
При обнаружении засорений при определении блоки-
ровки и высокой/низкой температуры фланца (мониторинг
теплотрассы) генерируется аналоговое предупреждение
или на ЖКД отображается состояние сигнализации.
Прежде, чем выполнять операцию ILBD, необходимо сде-
лать установки сигнализации и предупреждений, как пока-
зано далее.

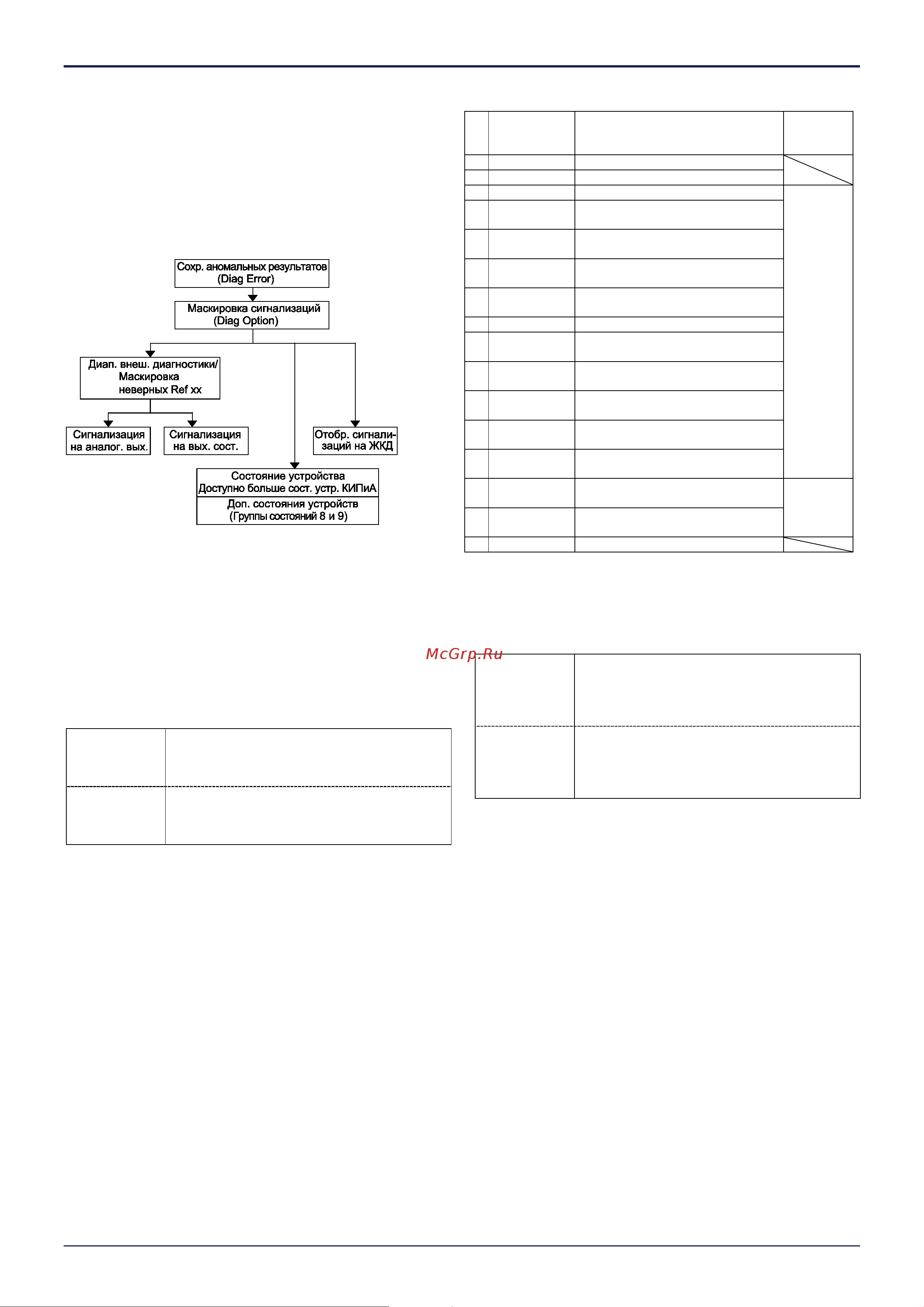

Рисунок 4.6 Установки сигнализации и предупреждений
Состояние сигнализации
Если алгоритм ILBD и мониторинга теплотрассы выяв-
ляют отклонения, результаты сохраняются в списке Diag
Error, и отображается состояние сигнализации на основе
выявленных отклонений. (Для выявления блокировки им-
пульсной линии и теплотрассы для DTM(HART 5))
Процедура вызова экрана
DD и DTM
(кроме EJX_
HART 5[1.2])
[Корневое меню] → → Diag/Service (Диагно-
стика/Обслуживание) → Diag Parameters/Пара-
метры диагностики → Diag Error/Обнаружение
ошибок →
EJX_HART
5[1.2] DTM
Diag and Service/Диагностика и обслуживание
→ Advanced DiagAlerts/Предупреждения расши-
ренной диагностики → Diag Error/Обнаружение
ошибок
Bit
DD (HART
5/HART 7)
DTM (HART 7)
DTM (HART 5)
Категория
0
Не используется
Не используется
1
Не используется
Не используется
2
Блокировка A
Блокировка A
ILBD
3
Большие флукту-
ации L
Большие флуктуации на стороне низкого
давления
4
Большие флукту-
ации H
Большие флуктуации на стороне высокого
давления
5
Блокировка на
стороне L locking
Блокировка на стороне низкого давления
6
Блокировка на
стороне Н
Блокировка на стороне высокого давления
7
Блокировка B
Блокировка B
8
Ref F недосто-
верно
Ref BlkF недостоверно
9
Ref SPH недо-
стоверно
Ref fSPh недостоверно
10
Ref SPL недосто-
верно
Ref fSPl недостоверно
11
Ref DP недосто-
верно
Ref fDP недостоверно
12
ILBD вне диапа-
зона
Вне диапазона диагностики
13
Сигнализация
низкой FT
Сигнализация низкой темп. фланца
Мониторинг
теплотрассы
14
Сигнализация
высокой FT
Сигнализация высокой темп.
фланца
15
Не используется
Не используется
Примечание: FT – температура фланца.
Выход за пределы диапазона ILBD (Выход за
пределы диапазона диагностики)
Процедура вызова экрана
DD и DTM
(кроме EJX_
HART 5[1.2])
[Корневое меню] → Diag/Service (Диагно-
стика/Обслуживание) → Diag Parameters/Пара-
метры диагностики → ILBD Parameters/Пара-
метры ILBD → Configuration/Конфигурация →
Diag Lim/Пределы диагностики →
EJX_HART
5[1.2] DTM
Diag and Service/Диагностика и обслуживание
→ Advanced Diag Configurations/Конфигурация
расширенной диагностики → Impulse Line
Blockage Detection/Определение блокировки
импульсной линии → Threshold/Порог →
1) Lim DPAvgmax
Lim DPAvgmax – это верхний предел диапазона диа-
гностики. Предельное значение можно изменять в ре-
жиме остановки диагностики (“Stop”).
DPAvg – это отношение среднего перепада давления
к максимальной шкале EJX, которую считают за 1.
Если DPAvg превышает заданный предел, возникает
ошибка “ILBD over range” и определение блокировки
становится невозможным.
2) Lim DPAvgmin
Lim DPAvgmin – это нижний предел диапазона диа-
гностики. Предельное значение можно изменять в ре-
жиме остановки диагностики (“Stop”).
Если DPAvg опускается ниже заданного предела,
“возникает ошибка “ILBD over range” и определение
блокировки становится невозможным.
