< 2. Подключение > 2-1
YOKOGAWA IM 01C25T01-06RU
2. Подключение
2.1 Экран встроенного
индикатора при включении

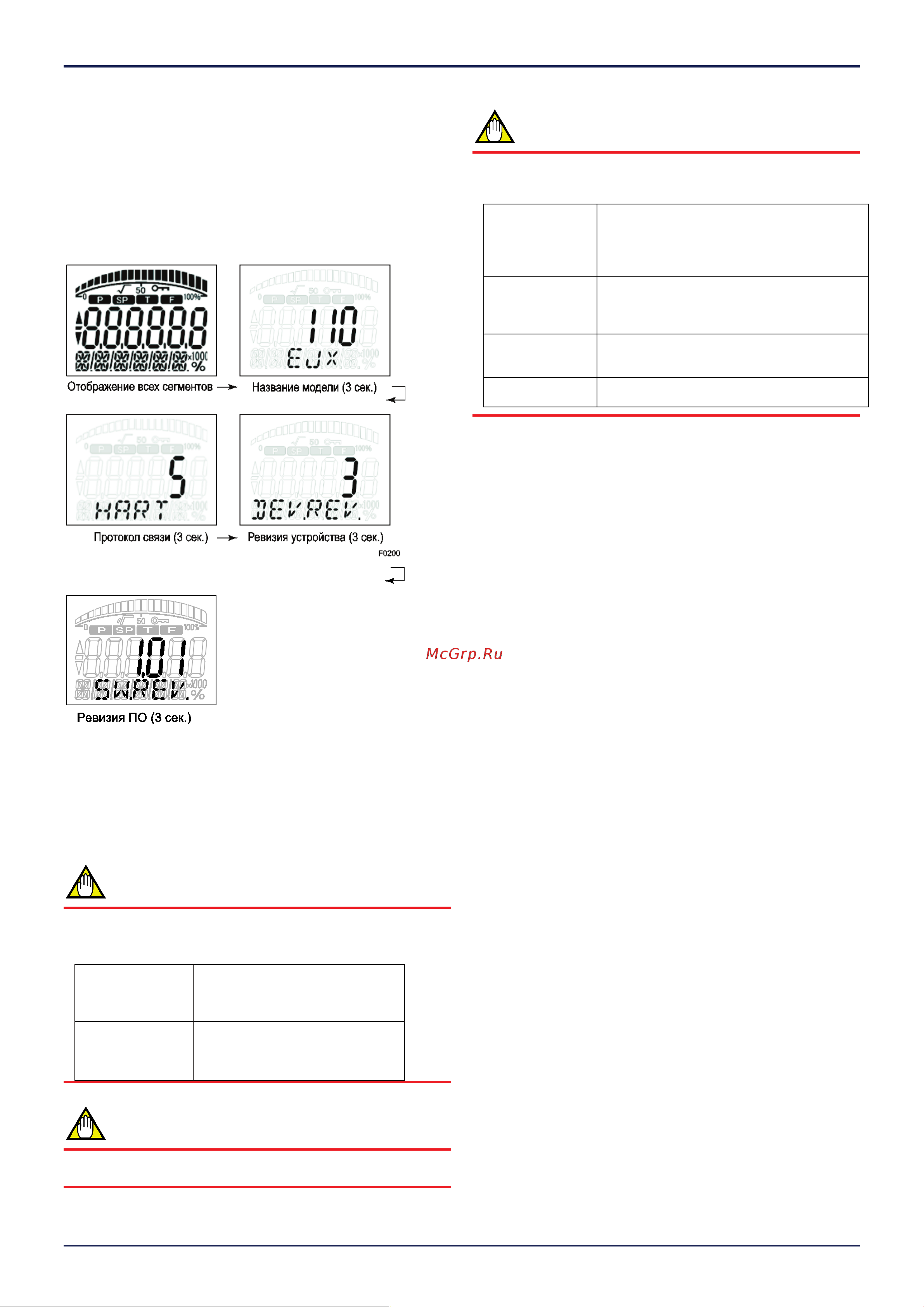

Для моделей с кодом встроенного индикатора “D” и “Е“,
на экране отображаются все сегменты ЖКД, после чего
последовательно переключаются следующие экраны:
Для “протокола связи” отображается “5” или “7” в зависи-
мости от версии протокола HART, после чего на экране
“версия устройства” отображается номер версии устрой-
ства. Версия программного обеспечения может отобра-
жаться после версии устройства, в зависимости от про-
дукта.
ПРИМЕЧАНИЕ
Данная функция доступна только для версий ПО 2.02 и
выше.
Версии ПО проверяются следующим образом.
DD и DTM (кроме
EJX_ HART 5[1.2])
[Корневое меню](см. раздел 3.1)
→ Review/Обзор → Software
rev/Версия ПО
EJX_HART 5[1.2]
DTM
Configuration/Конфигурация →
Device information1/Информация об
устройстве1 → Software rev/ Вер-
сия ПО
ПРИМЕЧАНИЕ
В данном руководстве версии протокола HART 5 и 7 обо-
значаются как HART 5 и HART 7, соответственно.
ПРИМЕЧАНИЕ
ЖКД может быть установлен только на “Отображение
всех сегментов”.
• Вызов экрана
DD (HART 5/7)
DTM (HART 7
/EJA:HART 5)
[Корневое меню] (См. подраздел 3.1) →
Detailed setup/Подробные настройки → Dis-
play condition/Состояние экрана → Chg
power on info/Изменение информации при
включении
DTM
(EJX:HART 5)
Configuration/Конфигурация → Local
Display/Локальный экран → Chg power on
info/Изменение информации при включе-
нии
ON
Экраны отображения всех сегментов,
названия модели, протокола связи и верси
устройства при включении.
OFF
При включении отображается экран отобра-
жения всех сегментов.
