< 3. Установка параметров > 3-17
YOKOGAWA IM 01C25T01-06RU
3.3.6 Единицы измерения для
выводимой на дисплей
температуры
При отправке прибора единицы измерения температуры
устанавливаются на “C” (Шкала Цельсия).
Для изменения этой установки выполните указанную
ниже процедуру.
Установка данного параметра приводит также к измене-
нию единиц измерения температуры для позиции Snsr
temp (Температура сенсорного устройства) в Process
variables (Переменные процесса) и позиции Amp temp
(Температура усилителя) в Temp sensor (Температурные
сенсорные устройства).
Процедура вызова экрана
DD и DTM
(кроме EJX_
HART 5[1.2])
[Корневое меню] → Device
setup/Настройка прибора →Detailed
setup/Подробная настройка →
Sensors/Датчики → Temp sensor/Дат-
чик температуры →
EJX_HART 5[1.2]
DTM
Configuration/Конфигурация →
Process Input/Входы процесса →
→ Temp Unit
Выбор единиц температуры (°C, °F,
Кельвин(K))
3.3.7 Подстройка сенсорного
устройства
Преобразователь имеет заводские характеристики. Сня-
тие характеристик в заводских условиях это процесс
сравнения известного входного давления с выходом сен-
сорного модуля каждого датчика на всем рабочем диапа-
зоне давления и температуры. Во время процесса снятия
характеристик полученная информация сравнения сохра-
няется в ППЗУ датчика. Во время работы датчик исполь-
зует эту сохранённую на заводе кривую для выдачи вы-
ходного значения переменной процесса (PV) в техниче-
ских единицах измерения, зависящих от входа давления.
Процедура подстройки сенсорного устройства позволяет
вам выполнять необходимую регулировку в соответствии
с местными условиями, корректируя способ вычисления
датчиком значений переменных процесса. Существует
два способа подстройки сенсорного устройства: под-
стройка нуля и полная подстройка сенсорного устройства.
Подстройка нуля - это процесс настройки по одной точке,
обычно используемый для компенсации влияния положе-
ния монтажа или смещений нуля, вызванных влиянием
статического давления. Полная подстройка сенсорного
устройства - это процесс работы с двумя точками, когда
подаётся два точных значения давления в конечные
точки (равные или превышающие значения диапазона), и
все выходные значения линеаризуются между этими точ-
ками.
(1) Подстройка нуля
a. Обнуление – Pres Zero trim
Pres Zero trim обеспечивает выполнение подстройки нуля
и автоматически устанавливает «нулевые» значения
входа для «нулевого» значения выхода, сохраняя изме-
рительную шкалу постоянной. Используйте эту установку
в случае, когда известно, что LRV составляет 0 мм H
2
O
Процедура вызова экрана
DD и DTM
(кроме EJX_
HART 5[1.2])
[Корневое меню] → Maintenance/Обслу-
живание→ Diag/Service (Диагностика/об-
служивание) → Calibration/Калибровка →
Pres Sensor trim/Подстр. датч. давл. →
EJX_HART
5[1.2]
DTM
Calibration/Калибровка →
→ Pres Zero trim
Регулировка нижней точки

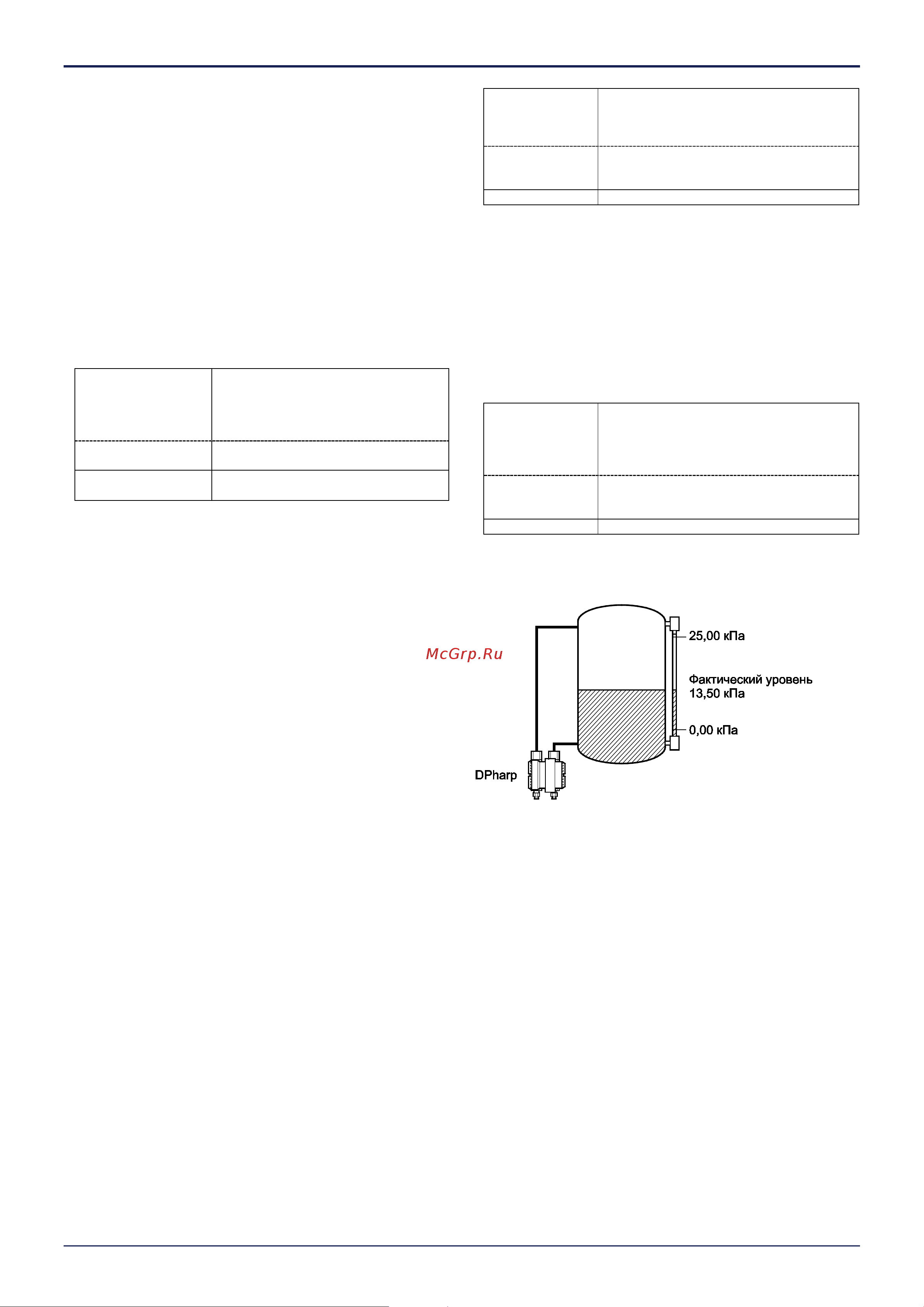

b. Подстройка уровня – Auto, Lower Pt
Такая подстройка нуля обеспечивает выполнение калиб-
ровки выхода датчика в соответствии с фактическим
уровнем жидкости в резервуаре. Чтобы выполнить эту
подстройку, используйте сначала указательное стекло
или подобное устройство для определения фактического
уровня жидкости в резервуаре, а затем, как показано
ниже, введите корректирующие данные.
Процедура вызова экрана
DD и DTM
(кроме EJX_
HART 5[1.2])
[Корневое меню] → Maintenance/Обслу-
живание → Diag/Service (Диагностика/об-
служивание) → Calibration/Калибровка →
Pres Sensor trim/ Подстр. датч. давл. →
Pres trim/ Подстр. давл. →
EJX_HART
5[1.2]
DTM
Calibration/Калибровка → Pres trim/ Под-
стр. давл. →
→ Auto, Lower Pt
Автоподстройка для точки 0%
Шкала DPharp: 0…25,00 кПа
Фактический уровень: 13,50 кПа
Выход преобразователя: 13,83 кПа
c. Использование внешнего винта настройки нуля
Этот метод позволяет выполнить регулировку нуля без
использования HART – конфигуратора. Для вращения
винта настройки нуля используйте плоскую отвёртку. По-
дробное описание процедуры содержится в руководстве
по использованию аппаратуры.
Заметьте, что при выполнении этой регулировки пара-
метр Ext SW должен быть активизирован (Enabled). Соот-
ветствующая процедура описана в параграфе 3.3.9.
(2) Полная подстройка сенсорного устройства – Auto
Trim и Manual Trim
Полная подстройка сенсорного устройства осуществля-
ется посредством выполнения ряда процедур в режимах
Auto, Lower Pt и Auto, Upper Pt . Используя режимы
Manual, Lower Pt и Manual, Upper Pt, можно также вы-
полнить процедуру подстройки ручным методом.
Полная подстройка сенсорного устройства - это процесс
работы с двумя точками, и настройка нижней точки всегда
должна выполняться прежде настройки верхней точки
